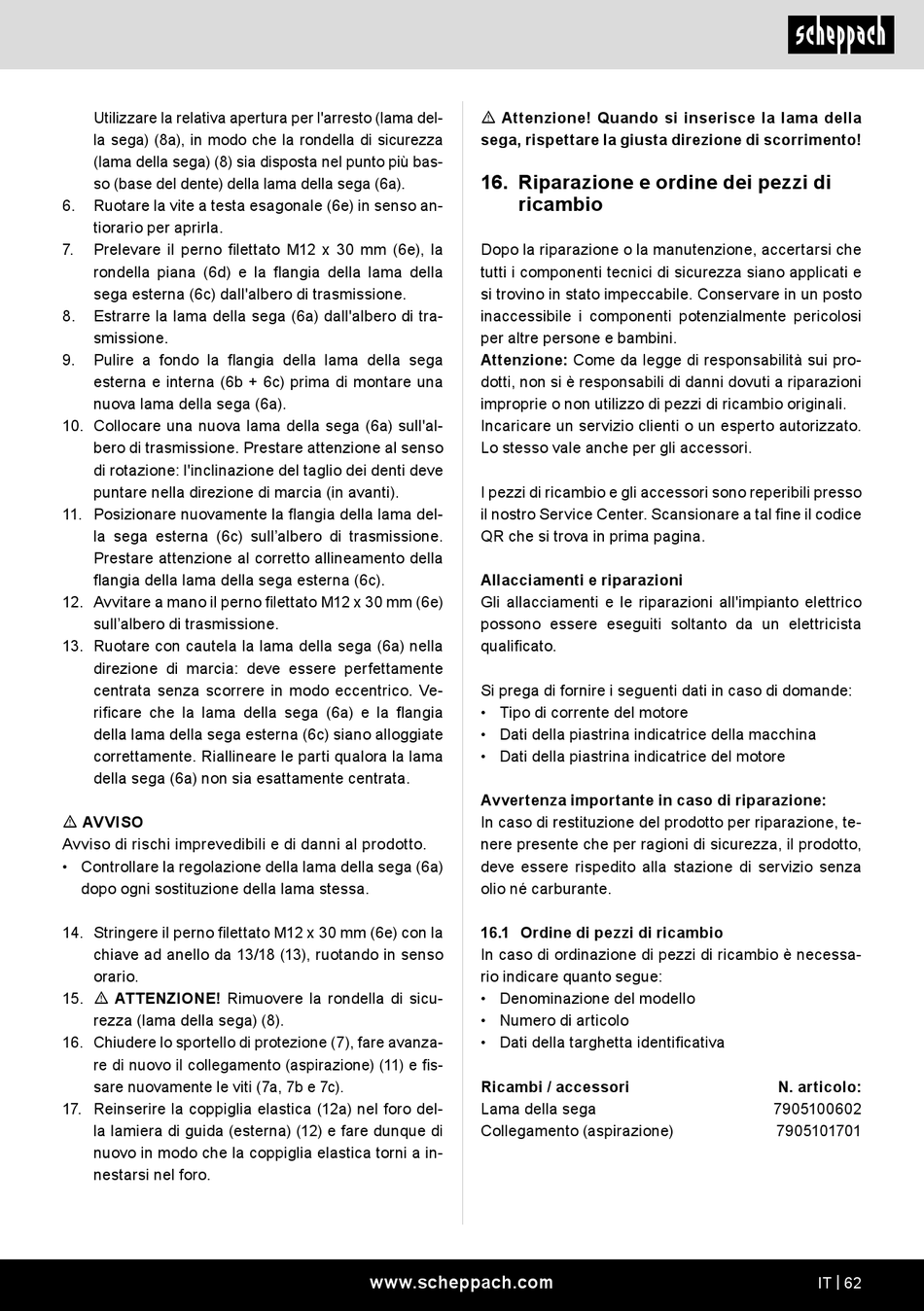

Utilizzare la relativa apertura per l'arresto (lama del-
la sega) (8a), in modo che la rondella di sicurezza
(lama della sega) (8) sia disposta nel punto più bas-
so (base del dente) della lama della sega (6a).
6. Ruotare la vite a testa esagonale (6e) in senso an-
tiorario per aprirla.
7. Prelevare il perno filettato M12 x 30 mm (6e), la
rondella piana (6d) e la flangia della lama della
sega esterna (6c) dall'albero di trasmissione.
8. Estrarre la lama della sega (6a) dall'albero di tra-
smissione.
9. Pulire a fondo la flangia della lama della sega
esterna e interna (6b + 6c) prima di montare una
nuova lama della sega (6a).
10. Collocare una nuova lama della sega (6a) sull'al-
bero di trasmissione. Prestare attenzione al senso
di rotazione: l'inclinazione del taglio dei denti deve
puntare nella direzione di marcia (in avanti).
11. Posizionare nuovamente la flangia della lama del-
la sega esterna (6c) sull'albero di trasmissione.
Prestare attenzione al corretto allineamento della
flangia della lama della sega esterna (6c).
12. Avvitare a mano il perno filettato M12 x 30 mm (6e)
sull'albero di trasmissione.
13. Ruotare con cautela la lama della sega (6a) nella
direzione di marcia: deve essere perfettamente
centrata senza scorrere in modo eccentrico. Ve-
rificare che la lama della sega (6a) e la flangia
della lama della sega esterna (6c) siano alloggiate
correttamente. Riallineare le parti qualora la lama
della sega (6a) non sia esattamente centrata.
m AVVISO
Avviso di rischi imprevedibili e di danni al prodotto.
• Controllare la regolazione della lama della sega (6a)
dopo ogni sostituzione della lama stessa.
14. Stringere il perno filettato M12 x 30 mm (6e) con la
chiave ad anello da 13/18 (13), ruotando in senso
orario.
15. m ATTENZIONE! Rimuovere la rondella di sicu-
rezza (lama della sega) (8).
16. Chiudere lo sportello di protezione (7), fare avanza-
re di nuovo il collegamento (aspirazione) (11) e fis-
sare nuovamente le viti (7a, 7b e 7c).
17. Reinserire la coppiglia elastica (12a) nel foro del-
la lamiera di guida (esterna) (12) e fare dunque di
nuovo in modo che la coppiglia elastica torni a in-
nestarsi nel foro.
m Attenzione! Quando si inserisce la lama della
sega, rispettare la giusta direzione di scorrimento!
16. Riparazione e ordine dei pezzi di
ricambio
Dopo la riparazione o la manutenzione, accertarsi che
tutti i componenti tecnici di sicurezza siano applicati e
si trovino in stato impeccabile. Conservare in un posto
inaccessibile i componenti potenzialmente pericolosi
per altre persone e bambini.
Attenzione: Come da legge di responsabilità sui pro-
dotti, non si è responsabili di danni dovuti a riparazioni
improprie o non utilizzo di pezzi di ricambio originali.
Incaricare un servizio clienti o un esperto autorizzato.
Lo stesso vale anche per gli accessori.
I pezzi di ricambio e gli accessori sono reperibili presso
il nostro Service Center. Scansionare a tal fine il codice
QR che si trova in prima pagina.
Allacciamenti e riparazioni
Gli allacciamenti e le riparazioni all'impianto elettrico
possono essere eseguiti soltanto da un elettricista
qualificato.
Si prega di fornire i seguenti dati in caso di domande:
• Tipo di corrente del motore
• Dati della piastrina indicatrice della macchina
• Dati della piastrina indicatrice del motore
Avvertenza importante in caso di riparazione:
In caso di restituzione del prodotto per riparazione, te-
nere presente che per ragioni di sicurezza, il prodotto,
deve essere rispedito alla stazione di servizio senza
olio né carburante.
16.1 Ordine di pezzi di ricambio
In caso di ordinazione di pezzi di ricambio è necessa-
rio indicare quanto segue:
• Denominazione del modello
• Numero di articolo
• Dati della targhetta identificativa
Ricambi / accessori
Lama della sega
Collegamento (aspirazione)
www.scheppach.com
N. articolo:
7905100602
7905101701
