Daikin KRP413A1S-1 Installationsanleitung
Quicklinks
Installationsanleitung KRP413A1S-1

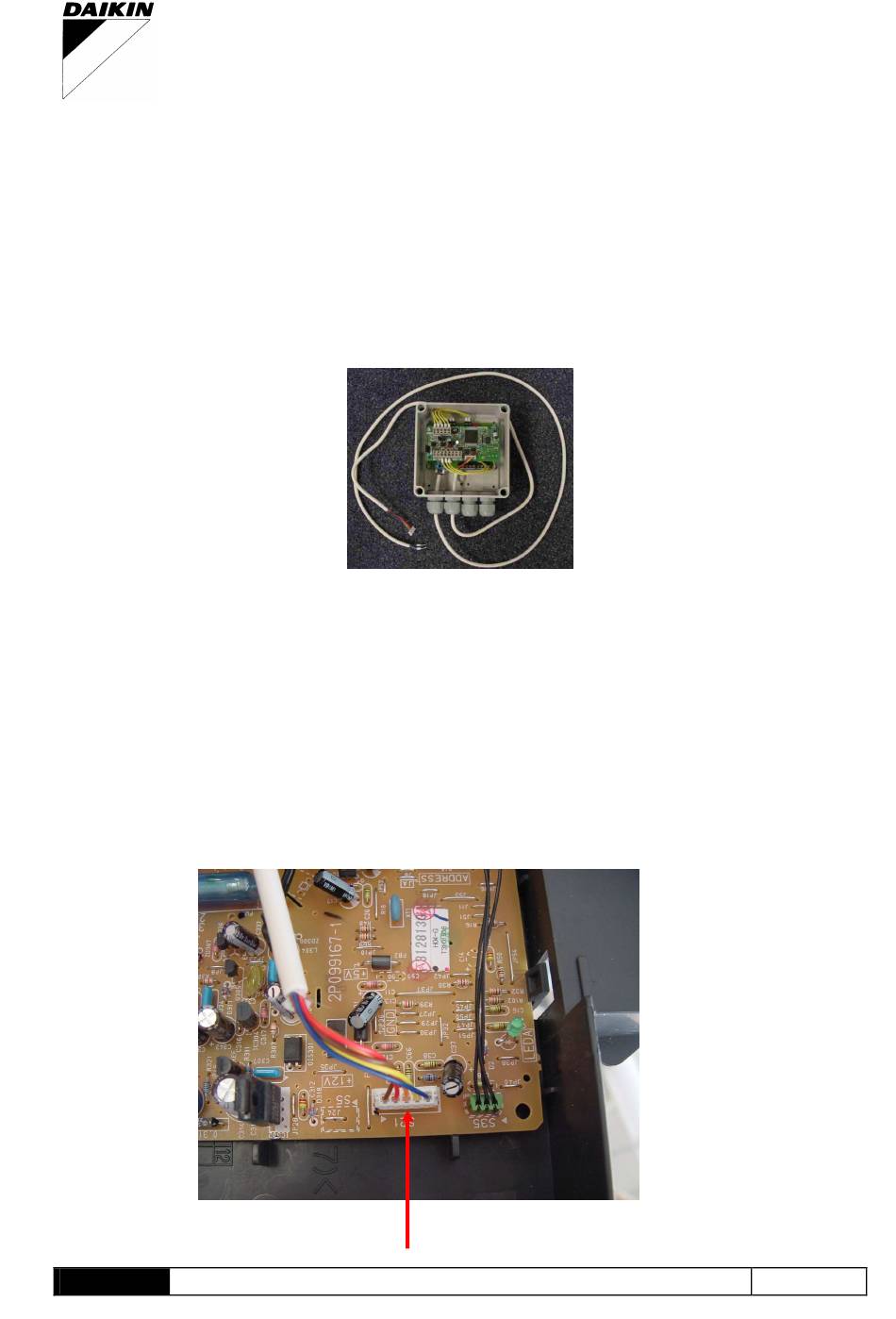

Die folgenden Teile gehören zum Lieferumfang:
•
KRP 413 A1S
•
Zusatzplatine incl. Trafo
•
Gehäuse
•
Anschlussleitung Spannungsversorgung
•
Kommunikationsleitung
•
Brücken bei Brandmeldung und extern Ein/Aus
Die Platine ist ausgelegt für Extern Ein/Aus. Dieses Signal ist der Fernbedienung
Sollten beide Funktionen gewünscht sein bitte Zusatzanleitung beachten.
Nachfolgend werden die einzelnen Schritte zum Einbau der KRP413A1S-1 beschrieben:
1.
Montieren Sie das Gehäuse auf oder neben dem Innengerät.
2.
Schalten Sie die Anlage spannungslos
3.
Entfernen Sie die vordere Abdeckung des Innengerätes,
4.
Öffnen Sie den Schaltkasten des Innengerätes
5.
Stecken Sie das Kommunikationskabel an S21
DAIKIN
DAIKIN
DAIKIN
DAIKIN
Abbildung 1
übergeordnet.
Abbildung 2
S21
Klima vom Besten.
Seite 1
Verwandte Anleitungen für Daikin KRP413A1S-1
Inhaltszusammenfassung für Daikin KRP413A1S-1
- Seite 1 Die Platine ist ausgelegt für Extern Ein/Aus. Dieses Signal ist der Fernbedienung übergeordnet. Sollten beide Funktionen gewünscht sein bitte Zusatzanleitung beachten. Nachfolgend werden die einzelnen Schritte zum Einbau der KRP413A1S-1 beschrieben: Montieren Sie das Gehäuse auf oder neben dem Innengerät. Schalten Sie die Anlage spannungslos Entfernen Sie die vordere Abdeckung des Innengerätes,...
- Seite 2 Installationsanleitung KRP413A1S-1 Schließen Sie den Schaltkasten des Innengerätes und befestigen Ihn wieder Klemmen Sie die Spannungsversorgung der Zusatzplatine an. Abbildung 3 Spannungsversorgung der Zusatzplatine 230V Split/Multi Geräte bis Baugröße 60 werden auf Klemme 1 u. 2 angeschlossen Bevor Sie nun weiterarbeiten, empfehlen wir Ihnen, sich das untenstehende Anschlussschema anzuschauen.
- Seite 3 Installationsanleitung KRP413A1S-1 Abbildung 4 Betriebs LED Brandmelde -reset KRP413A1S-1 IG-Platine 9 10 Störmeldung Betriebsmeldung Potentialfrei Potentialfrei Klemmleiste Innengerät Split-Multi Inverter bis Bgr.60 A+B Serie Spannungsversorgung 230V vom Innengerät Bauseitige Ausgänge: Störmeldung wird auf 1 und 2 bzw. 3 angeschlossen je nach Kontaktart (Drahtbruchsicherheit beachten) Betriebsmeldung wird auf 4 und 5 bzw.6 angeschlossen je nach Kontaktart...
- Seite 4 Geschlossen Geschlossen Geöffnet Die Klemmennummern finden Sie auf der Abbildung 4 wieder. Spezifikationen der Platine (KRP413A1S-1) Abschaltung im Brandfall (Wiedereinschaltung über Resetknopf auf der Platine oder wahlweise über bauseitigen Taster Klemme11/12) Extern Ein/Aus über bauseitigen Schließerkontakt Automatischer Wiederanlauf nach Spannungsausfall Kontakt für Betriebsmeldung (Wechsler, potentialfrei) max.
