14 Rohrinstallation

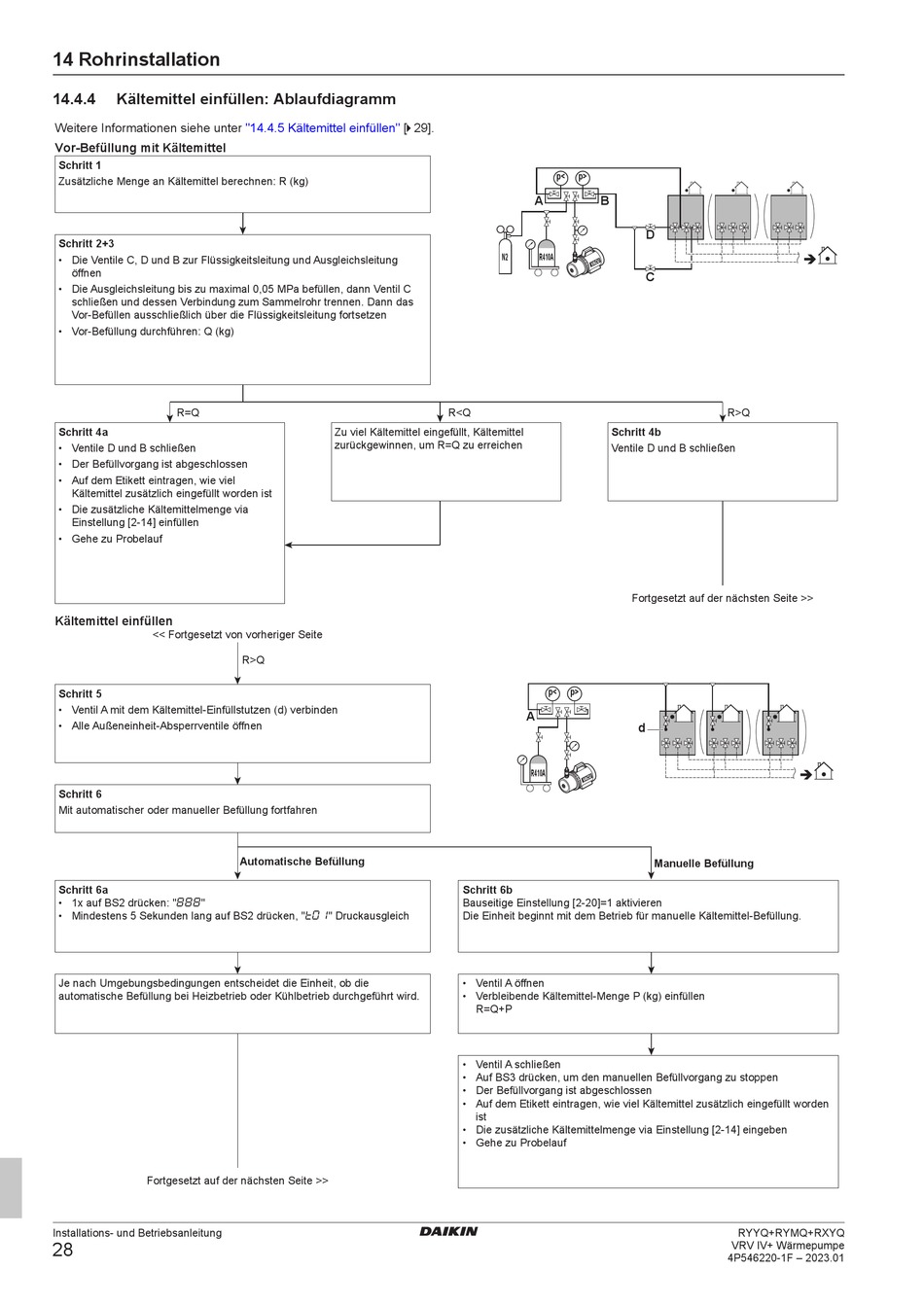

14.4.4 Kältemittel einfüllen: Ablaufdiagramm
Weitere Informationen siehe unter
Vor-Befüllung mit Kältemittel
Schritt 1
Zusätzliche Menge an Kältemittel berechnen: R (kg)
Schritt 2+3
• Die Ventile C, D und B zur Flüssigkeitsleitung und Ausgleichsleitung
öffnen
• Die Ausgleichsleitung bis zu maximal 0,05 MPa befüllen, dann Ventil C
schließen und dessen Verbindung zum Sammelrohr trennen. Dann das
Vor-Befüllen ausschließlich über die Flüssigkeitsleitung fortsetzen
• Vor-Befüllung durchführen: Q (kg)
R=Q
Schritt 4a
• Ventile D und B schließen
• Der Befüllvorgang ist abgeschlossen
• Auf dem Etikett eintragen, wie viel
Kältemittel zusätzlich eingefüllt worden ist
• Die zusätzliche Kältemittelmenge via
Einstellung [2-14] einfüllen
• Gehe zu Probelauf
Kältemittel einfüllen
<< Fortgesetzt von vorheriger Seite
Schritt 5
• Ventil A mit dem Kältemittel-Einfüllstutzen (d) verbinden
• Alle Außeneinheit-Absperrventile öffnen
Schritt 6
Mit automatischer oder manueller Befüllung fortfahren
Schritt 6a
• 1x auf BS2 drücken: "888"
• Mindestens 5 Sekunden lang auf BS2 drücken, "t01" Druckausgleich
Je nach Umgebungsbedingungen entscheidet die Einheit, ob die
automatische Befüllung bei Heizbetrieb oder Kühlbetrieb durchgeführt wird.
Fortgesetzt auf der nächsten Seite >>
Installations- und Betriebsanleitung
28
einfüllen" [ 4 29].
"14.4.5 Kältemittel
Zu viel Kältemittel eingefüllt, Kältemittel
zurückgewinnen, um R=Q zu erreichen
R>Q
Automatische Befüllung
p< p>
A B
N2 R410A
R<Q
Schritt 4b
Ventile D und B schließen
p< p>
A
R410A
Schritt 6b
Bauseitige Einstellung [2-20]=1 aktivieren
Die Einheit beginnt mit dem Betrieb für manuelle Kältemittel-Befüllung.
• Ventil A öffnen
• Verbleibende Kältemittel-Menge P (kg) einfüllen
R=Q+P
• Ventil A schließen
• Auf BS3 drücken, um den manuellen Befüllvorgang zu stoppen
• Der Befüllvorgang ist abgeschlossen
• Auf dem Etikett eintragen, wie viel Kältemittel zusätzlich eingefüllt worden
ist
• Die zusätzliche Kältemittelmenge via Einstellung [2-14] eingeben
• Gehe zu Probelauf
D
C
R>Q
Fortgesetzt auf der nächsten Seite >>
d
Manuelle Befüllung
RYYQ+RYMQ+RXYQ
VRV IV+ Wärmepumpe
4P546220-1F – 2023.01
