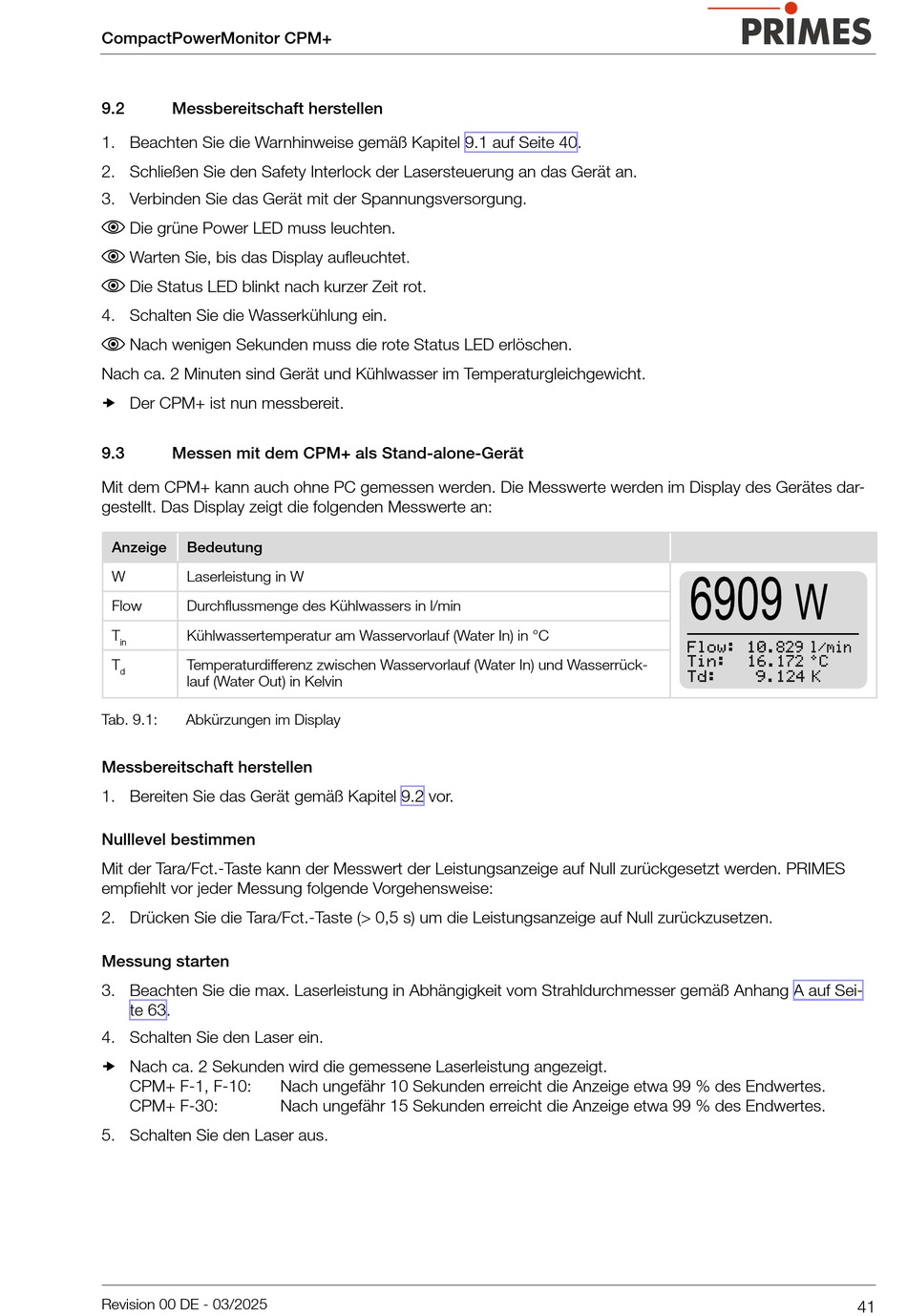

CompactPowerMonitor CPM+
9.2
Messbereitschaft herstellen
1. Beachten Sie die Warnhinweise gemäß Kapitel 9.1 auf Seite 40.
2. Schließen Sie den Safety Interlock der Lasersteuerung an das Gerät an.
3. Verbinden Sie das Gerät mit der Spannungsversorgung.
Die grüne Power LED muss leuchten.
Warten Sie, bis das Display aufleuchtet.
Die Status LED blinkt nach kurzer Zeit rot.
4. Schalten Sie die Wasserkühlung ein.
Nach wenigen Sekunden muss die rote Status LED erlöschen.
Nach ca. 2 Minuten sind Gerät und Kühlwasser im Temperaturgleichgewicht.
Der CPM+ ist nun messbereit.
9.3
Messen mit dem CPM+ als Stand-alone-Gerät
Mit dem CPM+ kann auch ohne PC gemessen werden. Die Messwerte werden im Display des Gerätes dar-
gestellt. Das Display zeigt die folgenden Messwerte an:
Anzeige
Bedeutung
W
Laserleistung in W
Flow
Durchflussmenge des Kühlwassers in l/min
T
Kühlwassertemperatur am Wasservorlauf (Water In) in °C
in
T
Temperaturdifferenz zwischen Wasservorlauf (Water In) und Wasserrück-
d
lauf (Water Out) in Kelvin
Tab. 9.1:
Abkürzungen im Display
Messbereitschaft herstellen
1. Bereiten Sie das Gerät gemäß Kapitel 9.2 vor.
Nulllevel bestimmen
Mit der Tara/Fct.-Taste kann der Messwert der Leistungsanzeige auf Null zurückgesetzt werden. PRIMES
empfiehlt vor jeder Messung folgende Vorgehensweise:
2. Drücken Sie die Tara/Fct.-Taste (> 0,5 s) um die Leistungsanzeige auf Null zurückzusetzen.
Messung starten
3. Beachten Sie die max. Laserleistung in Abhängigkeit vom Strahldurchmesser gemäß Anhang A auf Sei-
te 63.
4. Schalten Sie den Laser ein.
Nach ca. 2 Sekunden wird die gemessene Laserleistung angezeigt.
CPM+ F-1, F-10:
CPM+ F-30:
5. Schalten Sie den Laser aus.
Revision 00 DE - 03/2025
Nach ungefähr 10 Sekunden erreicht die Anzeige etwa 99 % des Endwertes.
Nach ungefähr 15 Sekunden erreicht die Anzeige etwa 99 % des Endwertes.
41
