CompactPowerMonitor CPM+
Beachten Sie je nach Gerätetyp (siehe Kapitel 14 „Technische Daten" auf Seite 58):
•
die max. Laserleistung in Abhängigkeit vom Strahldurchmesser gemäß Anhang A auf Seite 63
•
den max. Strahldurchmesser auf dem Absorber
•
die max. Leistungsdichte von 1 kW/cm² auf dem Absorber
•
die max. Toleranz zum mittigen Strahleinfall
•
den max. Einfallswinkel senkrecht zur Eintrittsapertur von ± 10°

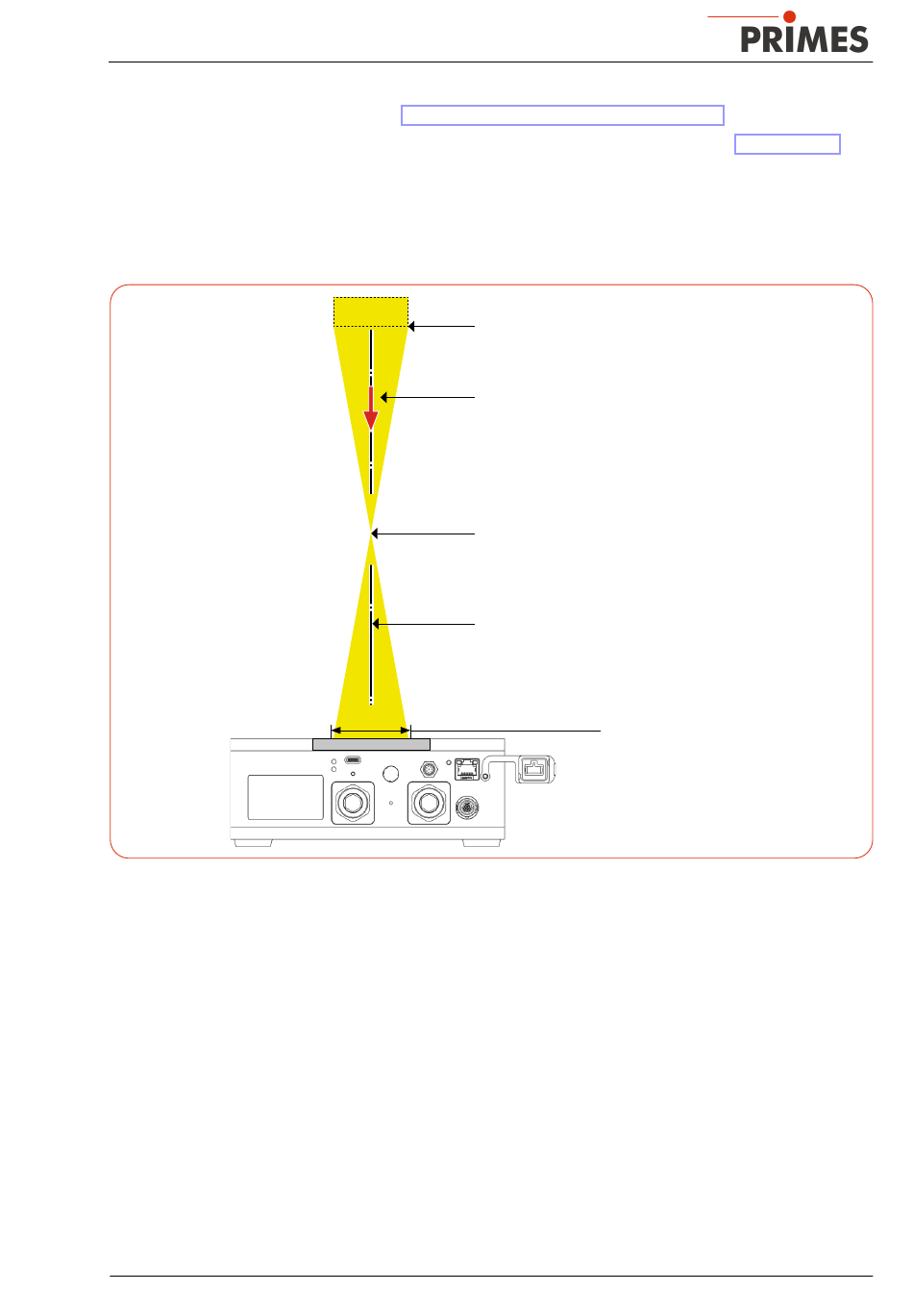

Abb. 6.2:
Ausrichtung des CPM+ zum Laserstrahl am Beispiel des CPM+ F-10 (schematisch)
Revision 00 DE - 03/2025
Fokussieroptik
Laserstrahl
Fokusebene
Strahlachse
zentriert in Eintrittsapertur
Max. Strahldurchmesser
je nach Gerätetyp
CPM+ F-1, F-10, F-30: 23, 50 oder 90 mm
