CompactPowerMonitor CPM+
7.2.4
Spannungsversorgung über Power over Ethernet (PoE)
und Kommunikation mit dem PC über Ethernet
Beim PoE-Anschluss kann die Spannungsversorgung zum Gerät auf zwei Arten erfolgen:
•
durch einen PoE-Injektor (Midspan Device)
•
durch einen PoE-fähigen Ethernet Port z. B. an einem Switch (Endspan Device)
Die Datenübertragung erfolgt über das Ethernet-Kabel.
Erforderliche Komponenten
Im Lieferumfang enthalten:
•
Ethernet-Kabel
Nicht im Lieferumfang enthalten:
•
PoE-Injektor (Midspan Device)
•
Zweites Ethernet-Kabel am PoE-injektor
CPM+ an einen PC anschließen
Schließen Sie die Kabel gemäß der Abb. 7.5 auf Seite 29 an.
Das Gerät startet nicht, wenn die beiden Stecker am PoE-Injektor vertauscht sind.

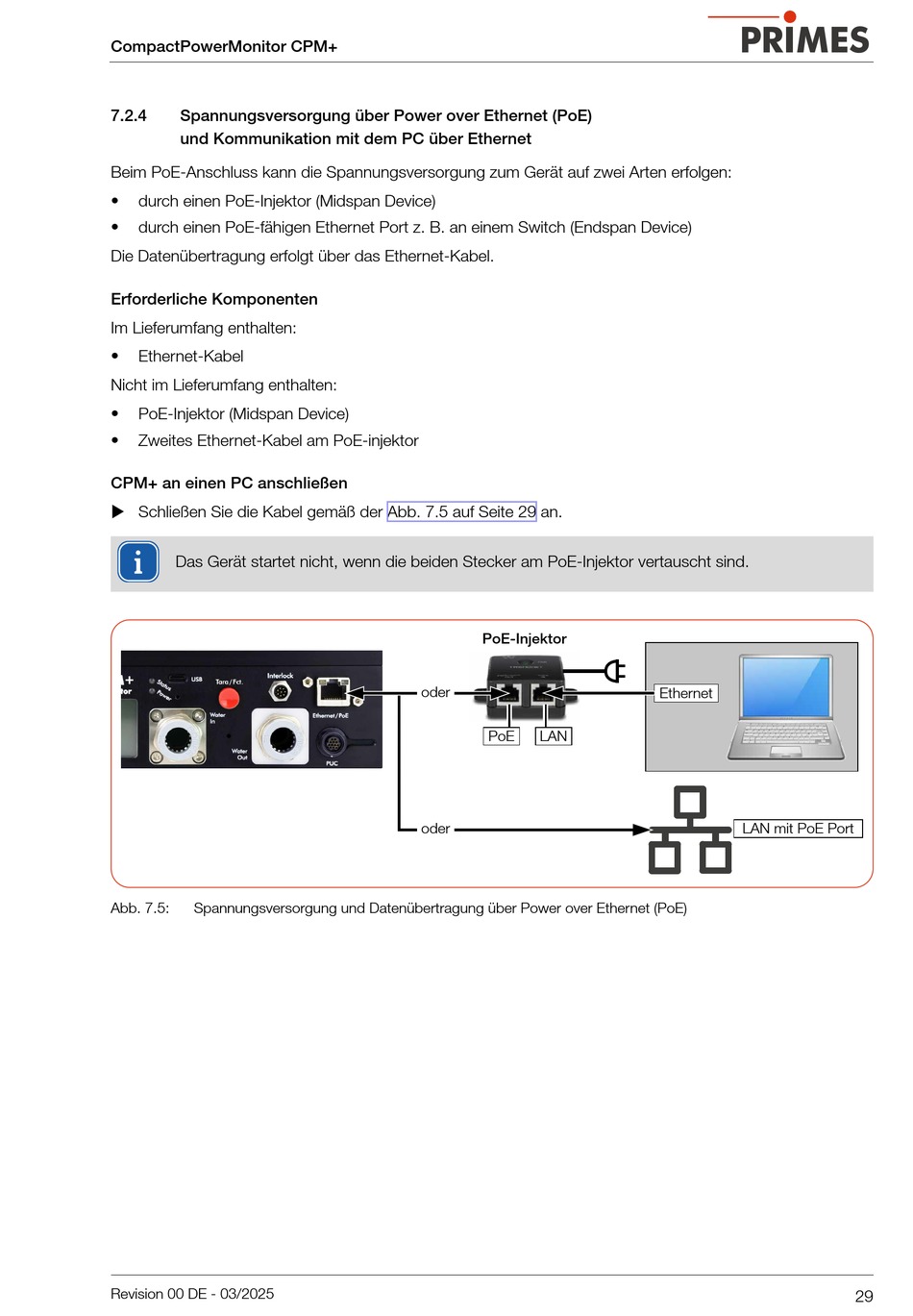

Abb. 7.5:
Spannungsversorgung und Datenübertragung über Power over Ethernet (PoE)
Revision 00 DE - 03/2025
PoE-Injektor
oder
PoE
LAN
oder
Ethernet
LAN mit PoE Port
29
