3
Über diese Betriebsanleitung
Diese Anleitung beschreibt die Installation und Bedienung des CompactPowerMonitor CPM+ und das
Durchführen von Messungen:
•
als Stand-alone-Gerät
•
mit der LaserDiagnosticsSoftware LDS ab der Version 4.0
In dieser Betriebsanleitung werden nachfolgend die Kurzbezeichnungen CPM+ und LDS verwendet.
Für den Messbetrieb mit einem PC muss die LDS auf dem PC installiert sein. Die LDS ist im Lieferumfang
enthalten. Gerne stellt PRIMES Ihnen auch einen aktuellen Downloadlink zur Verfügung.
Kontaktieren Sie dazu Ihren Vertriebspartner oder wenden Sie sich per E-Mail an: support@primes.de
Bei der Beschreibung der Software wird eine kurze Einführung in die Nutzung für den Messbetrieb gegeben.
Eine ausführliche Beschreibung der Softwareinstallation, der Dateiverwaltung und Auswertung der Messda-
ten entnehmen Sie bitte der gesonderten Anleitung zur LDS.
In dieser Betriebsanleitung wird die zum Zeitpunkt der Drucklegung gültige Softwareversion
beschrieben. Da die LDS laufend weiterentwickelt wird, ist es möglich, dass eine neuere Version
verfügbar ist.
4
Gerätebeschreibung
4.1
Übersicht über die Geräte-Typen
Die CPM+ können mit unterschiedlichen Durchflussmessern ausgestattet sein:
•
Turbine
•
Ultraschallsensoren
Die Geräte unterscheiden sich in der Größe der Eintrittsapertur, in der Absorbergröße und damit in den Ge-
samtabmessungen, im zulässigen Leistungsbereich und in der benötigten Durchflussrate des Kühlwassers.
4.1.1
Geräte mit Turbine

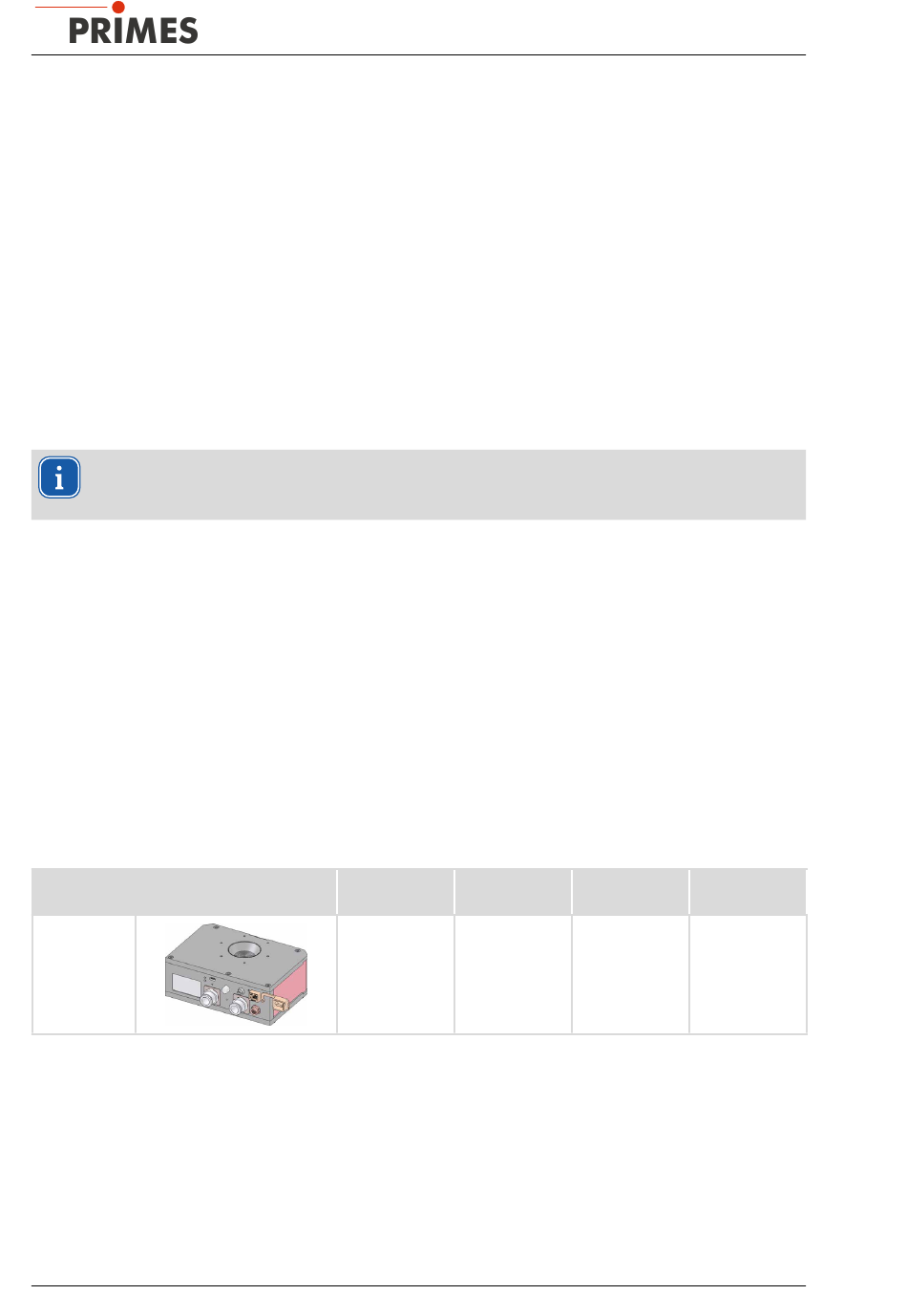

Typ
CPM+ F-1
Tab. 4.1:
Übersicht über die Geräte-Typen mit Turbine
10
Eintrittsaper-
Abmessung
tur in mm
in mm
45
180x143x71
CompactPowerMonitor CPM+
Leistungsbe-
Durchfluss-
reich in kW
rate (min/max)
0,1 – 1,4
0,5 – 2 l/min
Revision 00 DE - 03/2025
