CompactPowerMonitor CPM+
Im Fehlerfall sind Pin 1 und Pin 2, sowie Pin 4 und Pin 5 verbunden.
Entsprechen die Werte den Betriebsbedingungen, so sind Pin 1 und Pin 3, sowie Pin 4 und Pin 6 verbunden.
COM 1
COM 2

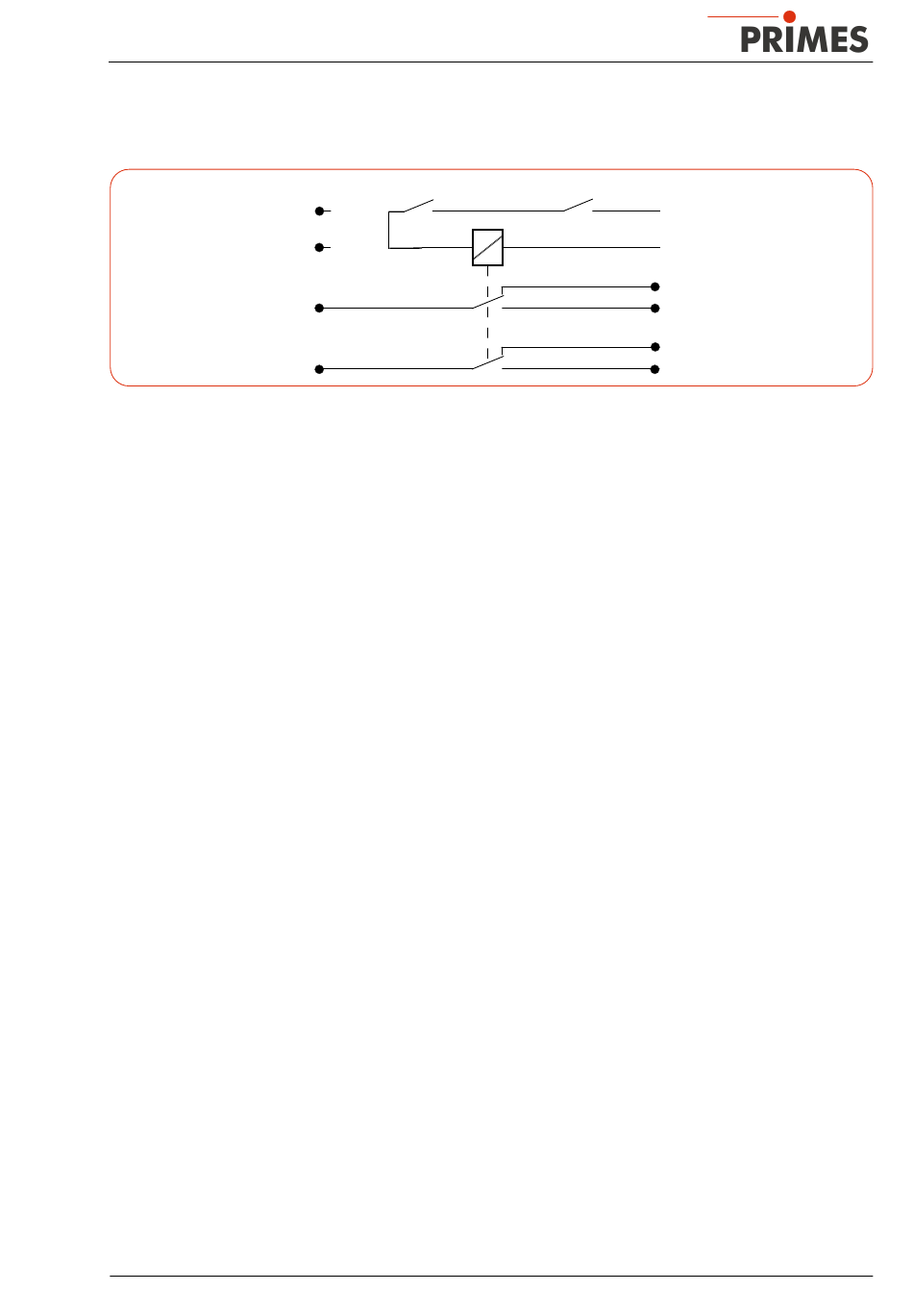

Abb. 7.7:
Schaltskizze: Überwachte Betriebsbedingungen (Interlockbedingungen)
Gerät nicht betriebsbereit, Laser ist aus
Erforderliche Komponente
Ein passendes Anschlusskabel mit einem Gerätestecker und freien Enden ist im Lieferumfang enthalten.
Revision 00 DE - 03/2025
Interlockbedingung 1
7
8
1
4
Interlockbedingung 2
+ 5 V intern
GND intern
2
NC
3
NO
5
NC
6
NO
33
