CompactPowerMonitor CPM+

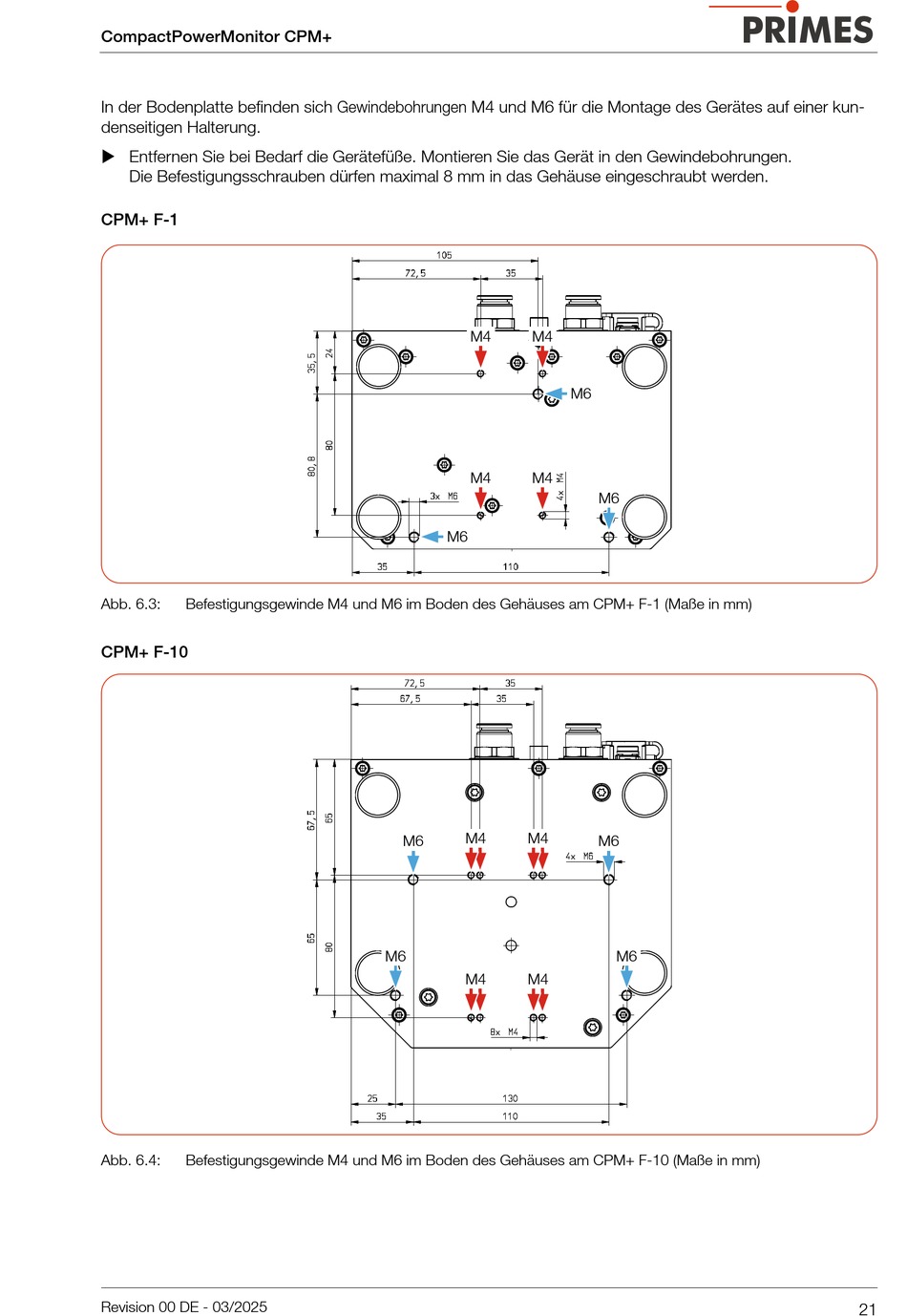

In der Bodenplatte befinden sich Gewindebohrungen M4 und M6 für die Montage des Gerätes auf einer kun-
denseitigen Halterung.
Entfernen Sie bei Bedarf die Gerätefüße. Montieren Sie das Gerät in den Gewindebohrungen.
Die Befestigungsschrauben dürfen maximal 8 mm in das Gehäuse eingeschraubt werden.
CPM+ F-1
Abb. 6.3:
Befestigungsgewinde M4 und M6 im Boden des Gehäuses am CPM+ F-1 (Maße in mm)
CPM+ F-10
Abb. 6.4:
Befestigungsgewinde M4 und M6 im Boden des Gehäuses am CPM+ F-10 (Maße in mm)
Revision 00 DE - 03/2025
M4
M4
M4
M4
M6
M4
M4
M6
M6
M4
M4
M6
M6
M6
M6
21
