CompactPowerMonitor CPM+
7.7.5

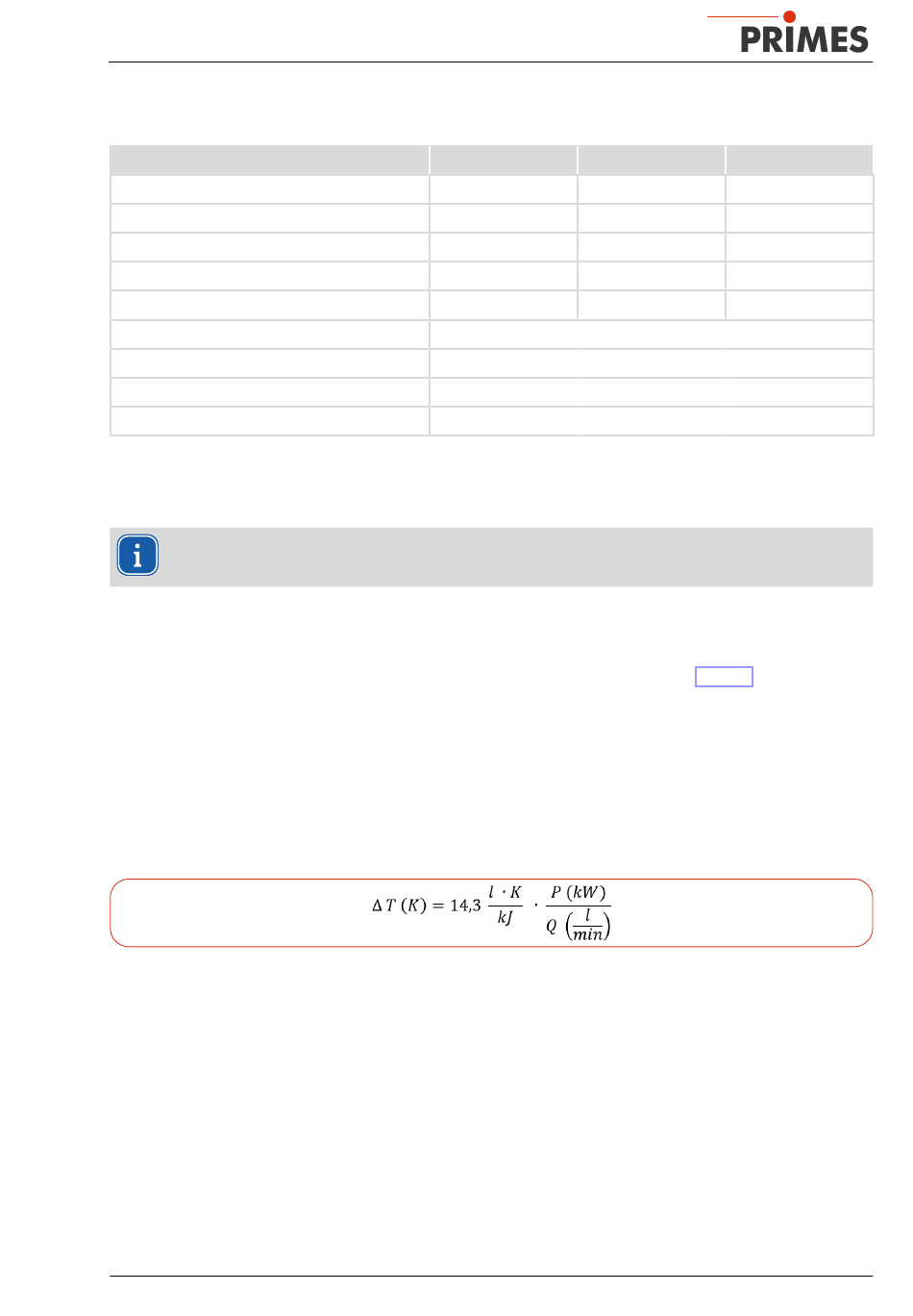

Parameter des Kühlwasseranschlusses
Versorgungsdaten
Schlauchdurchmesser
Durchflusswarnung (Warnschwelle)
Min. Kühlwasserdurchfluss (Interlockschwelle)
Max. Kühlwasserdurchfluss
Empfohlener Kühlwasserdurchfluss
Min. Kühlwasserdruck
Max. Kühlwasserdruck
Kühlwassertemperatur T
in
Stabilität der Kühlwassertemperatur
Tab. 7.5:
Parameter des Kühlwasseranschlusses nach Gerätetypen
Empfohlene Durchflussmenge (Faustregel)
Die folgende Faustregel kann zur Ermittlung des Kühlwasserdurchflusses verwendet werden:
Pro 1 kW Laserleistung wird eine Durchflussmenge von ca. 1 l/min Kühlwasser empfohlen.
Beispiel:
Bei 7 kW Laserleistung entspricht dies einer Durchflussmenge von 7 l/min.
Beachten Sie, dass der Kühlwasserdurchfluss nicht unter der Warnschwelle gemäß Tab. 7.5 liegen darf!
Temperaturerhöhung des Kühlwassers
Die Temperaturerhöhung des Kühlwassers in Abhängigkeit von der Laserleistung und der Durchflussmenge
errechnet sich wie folgt:
Temperaturerhöhung:
Verwendete Laserleistung:
Durchfluss:
Formel 7.1: Berechnung der Temperaturerhöhung des Kühlwassers
in Abhängigkeit von der Laserleistung und dem Durchfluss
Beispiel:
Bei 7 kW Laserleistung und einer Durchflussmenge von 9,5 l/min erhöht sich die Temperatur des Kühlwassers
um 10,5 °C.
Revision 00 DE - 03/2025
CPM+ F-1
12 mm
0,9 l/min
0,5 l/min
2 l/min
1 – 2 l/min
< 1,0 K pro Minute oder 0,08 K pro 5 Sekunden
∆ T [K])
P [kW])
Q [l/min]
CPM+ F-10
12 mm
6 l/min
4 l/min
10 l/min
7 – 10 l/min
2 bar
4 bar
Taupunkttemperatur < T
< 30 °C
in
CPM+ F-30
16 mm
10 l/min
9 l/min
30 l/min
20 – 30 l/min
37
