7.2.5
Spannungsversorgung über USB-C Netzteil
und Kommunikation mit dem PC über Ethernet
•
Die Spannungsversorgung erfolgt über das USB-C Netzteil.
•
Die Datenübertragung erfolgt über das Ethernet-Kabel.
Erforderliche Komponenten (im Lieferumfang)
•
Ethernet-Kabel
•
USB-C Netzteil
CPM+ an einen PC anschließen
Schließen Sie die Kabel gemäß der Abb. 7.6 auf Seite 30 an.
USB-C
Netzteil

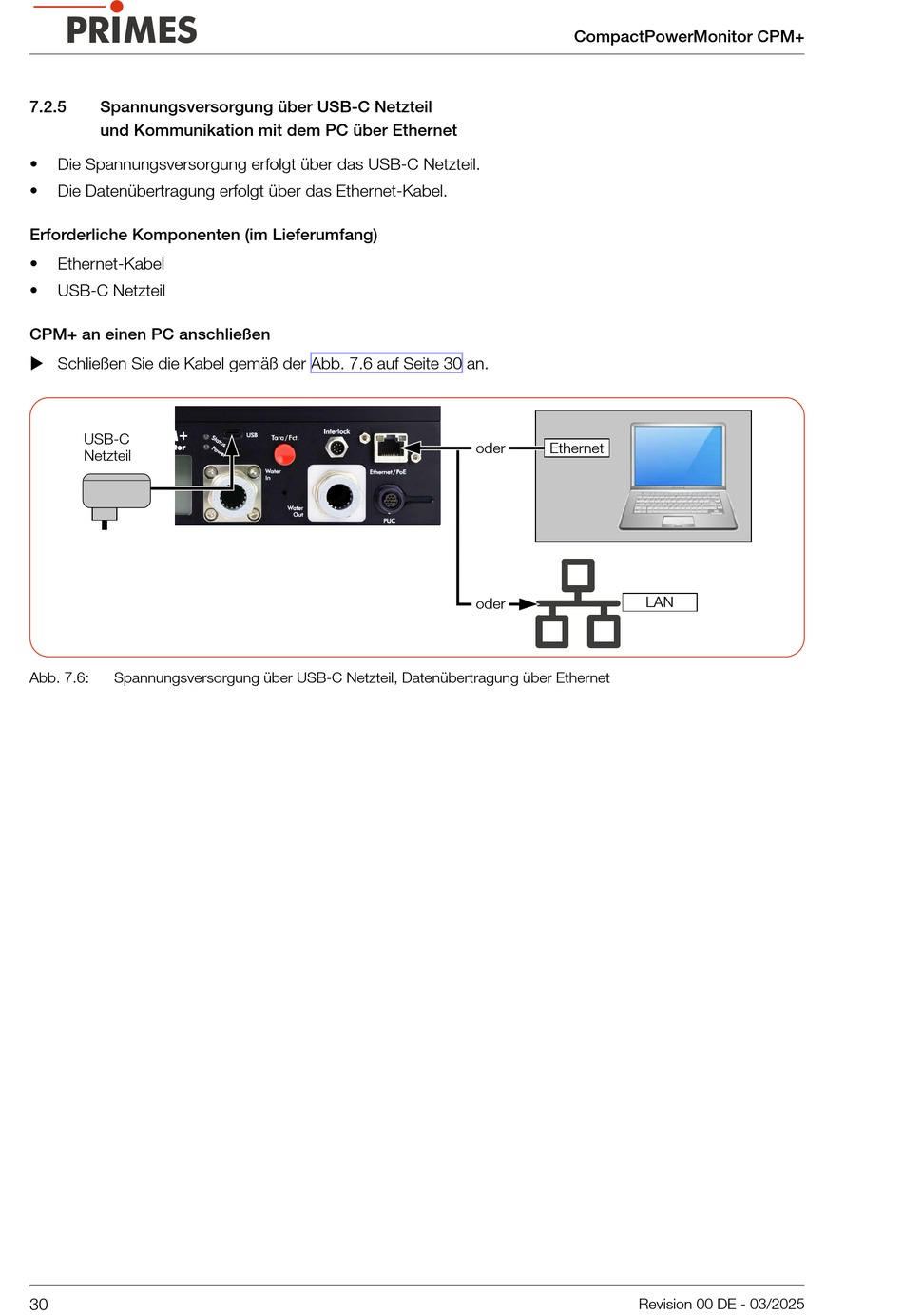

Abb. 7.6:
Spannungsversorgung über USB-C Netzteil, Datenübertragung über Ethernet
30
CompactPowerMonitor CPM+
oder
Ethernet
LAN
oder
Revision 00 DE - 03/2025
