CompactPowerMonitor CPM+
4.1.2
Geräte mit Ultraschallsensoren
Typ
CPM+ F-10
CPM+ F-30
Tab. 4.2:
Übersicht über die Geräte-Typen mit Ultraschallsensoren
4.2
Funktionsbeschreibung
Der CPM+ ist ein Messgerät zur Bestimmung der Leistung von Laserstrahlen im Multikilowattbereich mit
Wellenlängen im NIR- und VIS-Bereich.
Die Hauptanwendung liegt in der Überwachung der im Bearbeitungsbereich verfügbaren Laserleistung von
Festkörper-Lasern oder Hochleistungs-Diodenlasern.
Das Gerät ist sowohl zur Vermessung von kollimierten Laserstrahlen als auch zur Vermessung divergenter
und konvergenter Laserstrahlen geeignet.
LEDs
Display

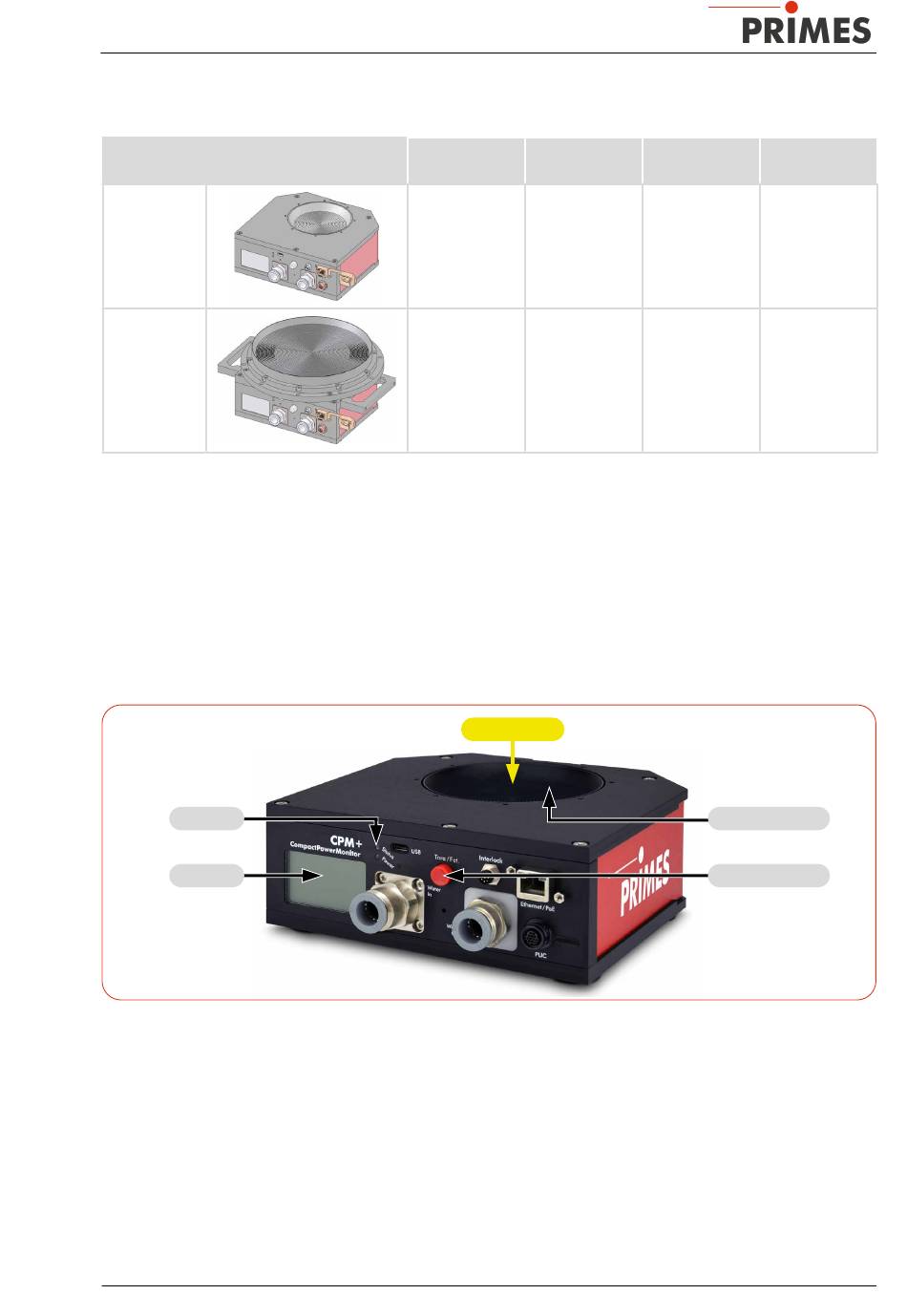

Abb. 4.1:
Funktionsbeschreibung (am Beispiel des CPM+ F-10)
4.3
Messprinzip
Der CPM+ bietet eine schnelle, aktiv gekühlte Leistungsmessung nach dem kalorimetrischen Messprinzip.
Die gesamte eingestrahlte Laserleistung wird im Gerät von einem wassergekühlten Absorber aufgenommen.
Die absorbierte Leistung wird durch Messung der Durchflussmenge des Kühlwassers und der Temperaturdif-
ferenz zwischen Wasservorlauf und Wasserrücklauf mit hoher Genauigkeit bestimmt.
Revision 00 DE - 03/2025
Eintrittsaper-
Abmessung
tur in mm
in mm
90
180x182x71
180
260×220x113
Laserstrahl
Leistungsbe-
Durchfluss-
reich in kW
rate (min/max)
0,5 – 10
4 – 10 l/min
2 – 30
9 – 30 l/min
Absorber
Tara/Fct.-Taste
11
