Dotazione di fornitura

3.1 Unità principale
La pompa di calore include i componenti elencati di seguito.
Il circuito frigorifero è "chiuso ermeticamente" e contiene il li-
quido refrigerante fluorurato R410A previsto dal Protocollo di
Kyoto. L'indicazione del valore GWP e del CO
liquido refrigerante si trova nel capitolo "Informazioni sull'appa-
recchio". Il liquido refrigerante è esente da CFC, non distrugge
l'ozono e non è infiammabile.
2
3

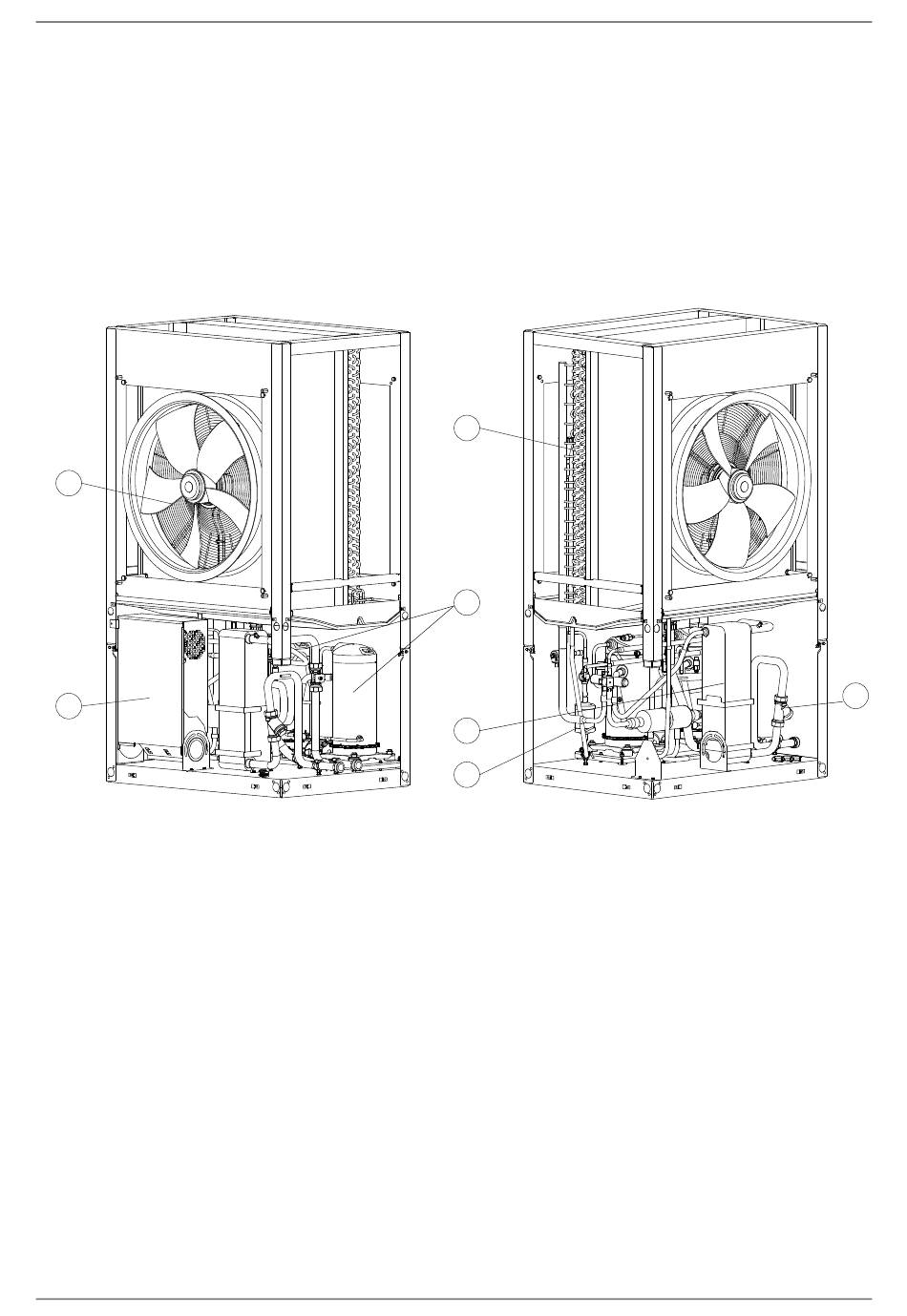

1) Evaporatore
2) Ventilatore
3)

Quadro di comando

4) Filtro
5) Condensatore
6) Filtro essiccatore
7) Compressore
3.2 Quadro di comando
Il quadro di comando presente nell'apparecchio può essere
estratto dopo aver rimosso la copertura frontale inferiore e al-
lentato le viti di fissaggio.
Nel quadro di comando si trovano i morsetti di connessione alla
rete, i contattori di potenza, le unità Softstarter e l'unità di rego-
lazione estesa (regolatore del circuito frigorifero). Il regolatore
del circuito frigorifero sorveglia e comanda tutti i segnali della
pompa di calore e comunica con il programmatore della pompa
di calore.
Le linee di comunicazione, comando o carico, che dovrebbero
essere posizionate separatamente l'una dall'altra, vengono fatte
passare attraverso l'area di ingresso dei cavi sulla lamiera late-
rale nel quadro di comando.
www.dimplex.de
equivalente del
2
1
7
5
6
3.3 Programmatore della pompa di
Per il funzionamento della pompa di calore aria/acqua occorre
utilizzare il programmatore della pompa di calore in dotazione di
fornitura.
Il programmatore della pompa di calore è una comoda apparec-
chiatura elettronica di regolazione e comando. Esso comanda e
sorveglia l'intero impianto di riscaldamento in funzione della
temperatura esterna, la produzione di acqua calda sanitaria e i
dispositivi di sicurezza.
I sensori da applicare a carico del committente per la tempera-
tura di riscaldamento, di richiesta ed esterna (incluso il mate-
riale di fissaggio) sono allegati al programmatore della pompa di
calore.
Il principio di funzionamento e l'uso del programmatore della
pompa di calore sono descritti nelle istruzioni d'uso allegate.
