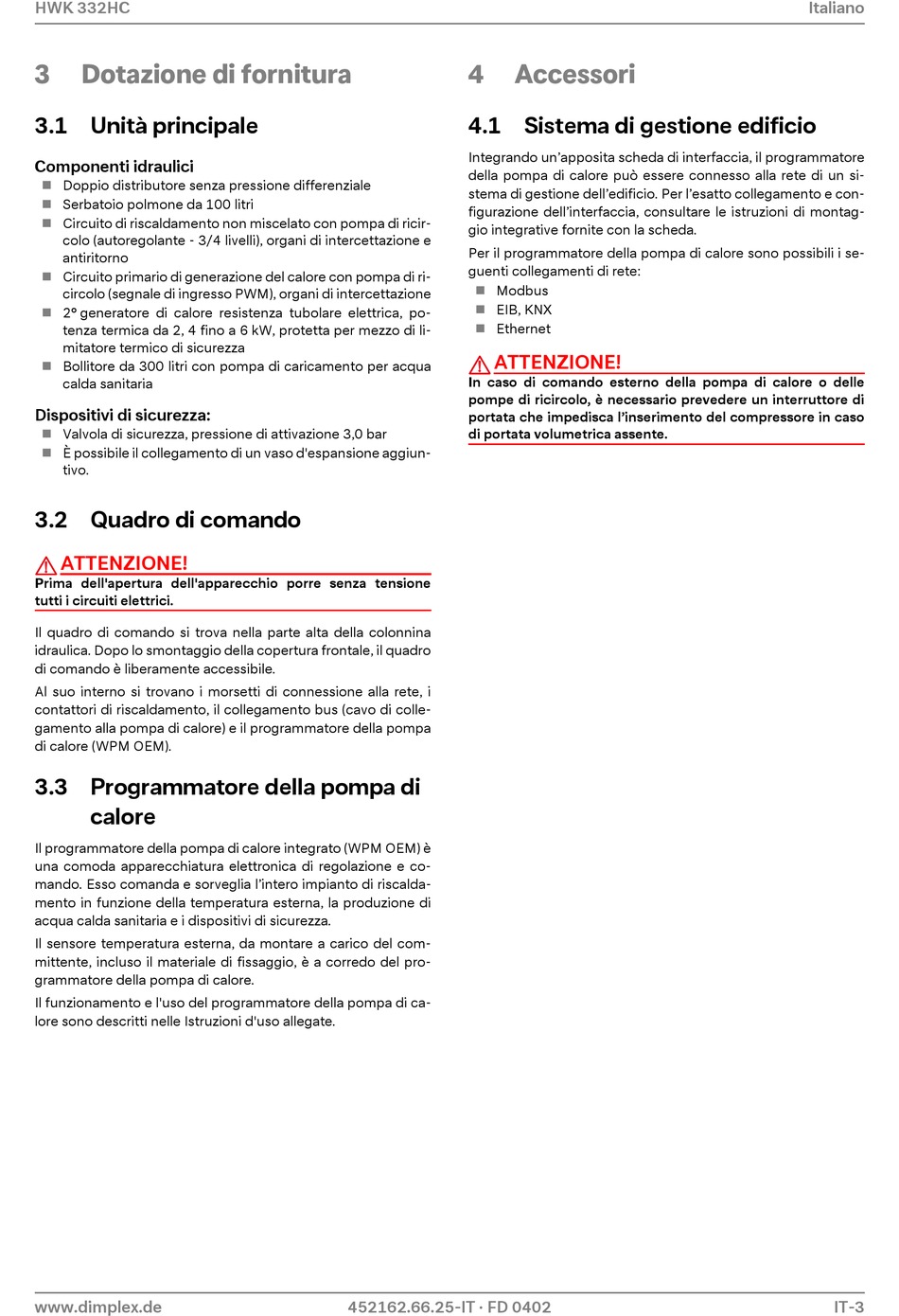

HWK 332HC
3
Dotazione di fornitura
3.1 Unità principale
Componenti idraulici
Doppio distributore senza pressione differenziale
Serbatoio polmone da 100 litri
Circuito di riscaldamento non miscelato con pompa di ricir-
colo (autoregolante - 3/4 livelli), organi di intercettazione e
antiritorno
Circuito primario di generazione del calore con pompa di ri-
circolo (segnale di ingresso PWM), organi di intercettazione
2° generatore di calore resistenza tubolare elettrica, po-
tenza termica da 2, 4 fino a 6 kW, protetta per mezzo di li-
mitatore termico di sicurezza
Bollitore da 300 litri con pompa di caricamento per acqua
calda sanitaria
Dispositivi di sicurezza:
Valvola di sicurezza, pressione di attivazione 3,0 bar
È possibile il collegamento di un vaso d'espansione aggiun-
tivo.
3.2 Quadro di comando
ATTENZIONE!
Prima dell'apertura dell'apparecchio porre senza tensione
tutti i circuiti elettrici.
Il quadro di comando si trova nella parte alta della colonnina
idraulica. Dopo lo smontaggio della copertura frontale, il quadro
di comando è liberamente accessibile.
Al suo interno si trovano i morsetti di connessione alla rete, i
contattori di riscaldamento, il collegamento bus (cavo di colle-
gamento alla pompa di calore) e il programmatore della pompa
di calore (WPM OEM).
3.3 Programmatore della pompa di
calore
Il programmatore della pompa di calore integrato (WPM OEM) è
una comoda apparecchiatura elettronica di regolazione e co-
mando. Esso comanda e sorveglia l'intero impianto di riscalda-
mento in funzione della temperatura esterna, la produzione di
acqua calda sanitaria e i dispositivi di sicurezza.
Il sensore temperatura esterna, da montare a carico del com-
mittente, incluso il materiale di fissaggio, è a corredo del pro-
grammatore della pompa di calore.
Il funzionamento e l'uso del programmatore della pompa di ca-
lore sono descritti nelle Istruzioni d'uso allegate.
www.dimplex.de
4
Accessori
4.1 Sistema di gestione edificio
Integrando un'apposita scheda di interfaccia, il programmatore
della pompa di calore può essere connesso alla rete di un si-
stema di gestione dell'edificio. Per l'esatto collegamento e con-
figurazione dell'interfaccia, consultare le istruzioni di montag-
gio integrative fornite con la scheda.
Per il programmatore della pompa di calore sono possibili i se-
guenti collegamenti di rete:
Modbus
EIB, KNX
Ethernet
ATTENZIONE!
In caso di comando esterno della pompa di calore o delle
pompe di ricircolo, è necessario prevedere un interruttore di
portata che impedisca l'inserimento del compressore in caso
di portata volumetrica assente.
452162.66.25-IT · FD 0402
Italiano
IT-3
