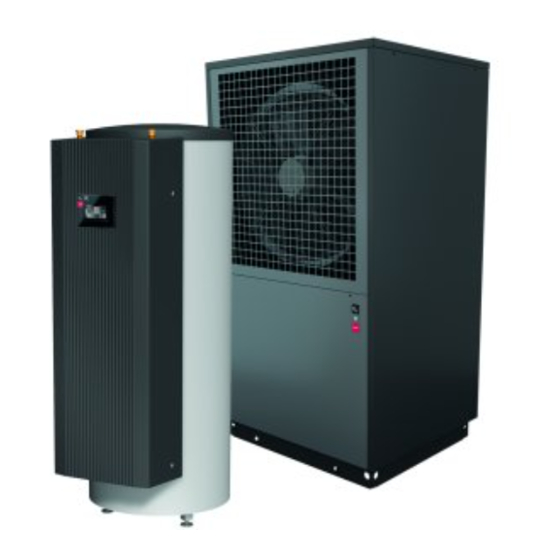

LA 1118BW
LA 1118BWC
Montage- und
Gebrauchsanweisung
Luft-Wasser-
Wärmepumpe
für Außenaufstellung
Bestell-Nr. | Order no. | No de commande: 452168.66.24
Installation and
Operating Instruction
Air-to-Water
Heat Pump for
Outdoor Installation
Glen
Dimplex
Deutschland
Instuctions d'installation
et d'utilisation
Pompe à chaleur
air-eau pour
installation estérieure
DE | EN | FR · FD 0206
Dimplex
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Dimplex LA 1118BW
Inhaltszusammenfassung für Dimplex LA 1118BW
- Seite 1 Glen Dimplex Deutschland Dimplex LA 1118BW LA 1118BWC Montage- und Installation and Instuctions d‘installation Gebrauchsanweisung Operating Instruction et d‘utilisation Luft-Wasser- Air-to-Water Pompe à chaleur Wärmepumpe Heat Pump for air-eau pour für Außenaufstellung Outdoor Installation installation estérieure Bestell-Nr. | Order no. | No de commande: 452168.66.24...
-
Seite 3: Inhaltsverzeichnis
LA 1118BW(C) Deutsch Inhaltsverzeichnis Sicherheitshinweise............................DE-2 1.1 Symbole und Kennzeichnung............................DE-2 1.2 Bestimmungsgemäßer Gebrauch ..........................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien.........................DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ....................DE-2 Verwendungszweck der Wärmepumpe ....................DE-3 2.1 Anwendungsbereich...............................DE-3 2.2 Arbeitsweise..................................DE-3 Lieferumfang ..............................DE-4 3.1 Grundgerät ..................................DE-4 3.2 Schaltkasten ..................................DE-4 3.3 Hydrotower mit Wärmepumpenmanager .......................DE-4... -
Seite 4: Sicherheitshinweise
Deutsch LA 1118BW(C) ACHTUNG! Sicherheitshinweise Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen Anforderungen des Landes einzuhalten, in dem 1.1 Symbole und Kennzeichnung Wärmepumpe betrieben wird. nach Kältemittelfüllmenge ist die Dichtheit der Wärmepumpe in Besonders wichtige Hinweise sind in dieser Anleitung mit ACH- regelmäßigen Abständen durch entsprechend geschultes... -
Seite 5: Verwendungszweck Der Wärmepumpe
LA 1118BW(C) Deutsch 2.2 Arbeitsweise Verwendungszweck der Wärmepumpe Heizen Umgebungsluft wird vom Ventilator angesaugt und dabei über 2.1 Anwendungsbereich den Verdampfer (Wärmetauscher) geleitet. Der Verdampfer kühlt die Luft ab, d.h. er entzieht ihr Wärme. Die gewonnene Die Luft/Wasser-Wärmepumpe ist ausschließlich zur Erwär- Wärme wird im Verdampfer auf das Arbeitsmedium (Kältemit-... -
Seite 6: Lieferumfang
Deutsch LA 1118BW(C) 3.3 Hydrotower mit Lieferumfang Wärmepumpenmanager 3.1 Grundgerät Für den Betrieb Ihrer (reversiblen) Luft/Wasser-Wärmepumpe ist der im Lieferumfang enthaltene Hydro-Tower mit Wärme- Die Wärmepumpe enthält unten aufgeführte Bauteile. pumpenmanager zu verwenden. Der Kältekreis ist „hermetisch geschlossen“ und enthält das Der Hydro-Tower bildet die Schnittstelle zwischen Wärme-... -
Seite 7: Transport
LA 1118BW(C) Deutsch Nach dem Transport ist die Transportsicherung im Gerät am Transport Boden beidseitig zu entfernen. ACHTUNG! Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45° (in jeder Richtung) gekippt werden. Der Transport zum endgültigen Aufstellungsort sollte mit der Palette erfolgen. -
Seite 8: Aufstellung
Deutsch LA 1118BW(C) ACHTUNG! Aufstellung Eine Aufstellung in Mulden oder Innenhöfen ist nicht zulässig, da sich die abgekühlte Luft am Boden sammelt und bei 6.1 Allgemein längerem Betrieb wieder von der Wärmepumpe angesaugt wird. Das Gerät ist grundsätzlich auf einer dauerhaft ebenen, glatten und waagerechten Fläche aufzustellen. -
Seite 9: Heizungsseitiger Anschluss
LA 1118BW(C) Deutsch 7.2 Heizungsseitiger Anschluss Mindestheizwasserdurchsatz Der Mindestheizwasserdurchsatz der Wärmepumpe ist in Die heizungsseitigen Anschlüsse an der Wärmepumpe sind im jedem Betriebszustand der Heizungsanlage sicherzustellen. Bei Geräteinneren herzustellen. Die jeweiligen Anschlussgrößen einer Unterschreitung des Mindestheizwasserdurchsatzes wird sind den Geräteinformationen zu entnehmen. Die anzuschlie- die Wärmepumpe gesperrt. -
Seite 10: Elektrischer Anschluss
Deutsch LA 1118BW(C) 7.3 Elektrischer Anschluss Inbetriebnahme Insgesamt sind zur Wärmepumpe 3 Leitungen/Kabel zu legen: 8.1 Allgemein Der Leistungsanschluss der Wärmepumpe erfolgt über ein handelsübliches 5-adriges Kabel. Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, Das Kabel ist bauseits beizustellen und der Leitungsquer- sollte diese von einem vom Werk autorisierten Kundendienst schnitt gemäß... -
Seite 11: Reinigung / Pflege
LA 1118BW(C) Deutsch 9.3 Reinigung Luftseite Reinigung / Pflege Verdampfer, Lüfter und Kondensatablauf sind vor der Heizperi- 9.1 Pflege ode von Verunreinigungen (Blätter, Zweige usw.) zu reinigen. Dazu ist die Wärmepumpe, wie im Kapitel 7.1 beschrieben, zu Vermeiden Sie zum Schutz des Lackes das Anlehnen und Able- öffnen. -
Seite 12: Geräteinformation
Deutsch LA 1118BW(C) 12 Geräteinformation Typ- und Verkaufsbezeichnung LA 1118BW Bauform Wärmequelle Luft Ausführung Universal mit Hydro Tower Regler integriert (Hydro Tower) Aufstellungsort Wärmepumpe / Hydrotower Außen / Innen Wärmemengenzählung integriert Leistungsstufen Einsatzgrenzen bis 60 ± 2 / ab 18 Heizwasser-Vorlauf / -Rücklauf... - Seite 13 LA 1118BW(C) Deutsch für Zirkulationsleitung Zoll 3/4“ IG für Membranausdehnungsgefäß Zoll 1“ AG/FL 6.12 Anoden Durchmesser 6.13 Anoden Länge 6.14 Anoden Anschlußgewinde Zoll 1 1/4“ IG 6.15 Gewicht der Transporteinheit(en) inkl. Verpackung Elektrischer Anschluss Lastspannung / Absicherung / RCD-Typ 3~/N/PE 400 V (50 Hz) / C13 A / B Steuerspannung / Absicherung über WPM...
- Seite 14 Deutsch LA 1118BW(C) Typ- und Verkaufsbezeichnung LA 1118BWC Bauform Wärmequelle Luft Ausführung Reversibel mit Hydro Tower Regler integriert (Hydro Tower) Aufstellungsort Wärmepumpe / Hydrotower Außen / Innen Wärmemengenzählung integriert Leistungsstufen Einsatzgrenzen bis 60 ± 2 / ab 18 Heizwasser-Vorlauf / -Rücklauf °C...
- Seite 15 LA 1118BW(C) Deutsch 6.11 Geräteanschlüsse für Wärmeerzeuger Zoll 1“ AG/FL ungemischten Heizkreis Zoll 1“ AG/FL für Warmwasser Zoll 1“ AG für Zirkulationsleitung Zoll 3/4“ IG für Membranausdehnungsgefäß Zoll 1“ AG/FL 6.12 Anoden Durchmesser 6.13 Anoden Länge 6.14 Anoden Anschlußgewinde Zoll 1 1/4“...
-
Seite 16: Heizleistung Leistungszahl
Deutsch LA 1118BW(C) 10 Heizleistung Leistungszahl 10.1 Wärmeleistung / Leistungszahl EN 14511 Leistungsstufe bei A-7 / W35 kW / --- 5,6 / 3,3 10,6 / 3,2 bei A2 / W35 kW / --- 7,3 / 4,3 12,3 /3,9 (4,0) bei A7 / W35... -
Seite 17: Produktinformationen Gemäß Verordnung (Eu) Nr.813/2013, Anhang Ii, Tabelle 2
Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ). - Seite 18 Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ).
-
Seite 19: Garantieurkunde
Kosten der Nachbesserung werden nicht übernommen. Der freie Die aktuellen Pauschalen und die damit verbundenen Leistungs- Gerätezugang muss durch den Kunden gestellt werden. Ausge- umfänge sind im Internet unter: https://glendimplex.de/dimplex- baute Teile, die wir zurücknehmen, gehen in unser Eigentum über. service-downloads hinterlegt. - Seite 20 Deutsch LA 1118BW(C) DE-18 452168.66.24 · FD 0206 www.glendimplex.de...
- Seite 21 LA 1118BW(C) English Table of contents Safety notes..............................EN-2 1.1 Symbols and markings ..............................EN-2 1.2 Intended use..................................EN-2 1.3 Legal regulations and guidelines ..........................EN-2 1.4 Energy-efficient use of the heat pump........................EN-2 Intended use of the heat pump .......................EN-3 2.1 Area of application................................EN-3 2.2 Operating principle................................EN-3...
-
Seite 22: Safety Notes
English LA 1118BW(C) 1.4 Energy-efficient use of the heat Safety notes pump 1.1 Symbols and markings By operating this heat pump, you are helping to protect the en- vironment. A prerequisite for energy-efficient operation is the Particularly important information in these instructions is correct design of the heat source system and heating system. -
Seite 23: Intended Use Of The Heat Pump
LA 1118BW(C) English 2.2 Operating principle Intended use of the heat pump Heating Surrounding air is drawn in by the fan and fed through the evap- 2.1 Area of application orator (heat exchanger). The evaporator cools the air, i.e. ex- tracts heat from it. -
Seite 24: Scope Of Supply
English LA 1118BW(C) 3.3 Heat pump manager Scope of supply The hydro-tower with heat pump manager included in the 3.1 Basic device scope of supply must be used to operate the (reversible) air-to- water heat pump. The heat pump contains the components listed below. -
Seite 25: Transport
LA 1118BW(C) English After transportation, the transport fastening in the device is to Transport be removed from both sides of the base. CAUTION! When transporting the heat pump, ensure that it is not tilted by more than 45° (in any direction). -
Seite 26: Installation
English LA 1118BW(C) CAUTION! Installation In cases of installation close to a wall, there may be more sediment in the air inlet and outlet areas due to the air current. 6.1 General The colder outside air outlet should discharge in such a way as to not increase the heat losses in heated neighbouring rooms. -
Seite 27: Connection On Heating Side
LA 1118BW(C) English 7.2 Connection on heating side Minimum heating water flow rate The minimum heating water flow rate through the heat pump The heating system connections on the heat pump are to be must be assured in all operating states of the heating system. If made inside the device. -
Seite 28: Electrical Connection
English LA 1118BW(C) 7.3 Electrical connection Commissioning 3 lines/cables must be routed to the heat pump in total: 8.1 General A standard 5-core cable is used to connect the heat pump to the power supply. To ensure that commissioning is performed correctly, it should The cable must be provided on-site. -
Seite 29: Cleaning / Maintenance
LA 1118BW(C) English 9.3 Cleaning the air system Cleaning / maintenance The evaporator, fan and condensate drain should be cleaned of 9.1 Maintenance contamination (leaves, twigs, etc.) before each new heating pe- riod. Do this by opening the heat pump as described in To protect the paintwork, avoid leaning anything against the Chapter 7.1. -
Seite 30: Device Information
English LA 1118BW(C) 12 Device information Type and order code LA 1118BW Design Heat source Model Universal with hydro tower Controller Integrated (hydro tower) Installation location Heat Pump / Hydro tower Outdoors / Indoors Thermal energy metering Integrated Performance levels Operating limits up to 60 ±... - Seite 31 LA 1118BW(C) English for expansion vessel inches 1“ AG/FL 6.12 Anode diameter 6.13 Anode length 6.14 Anode connection thread inches 1 1/4“ IG 6.15 Weight of the transport unit(s) incl. packaging Electrical connection Supply voltage / fusing / RCD type...
-
Seite 32: Operating Limits
English LA 1118BW(C) Type and order code LA 1118BWC Design Heat source Model Reversible with hydro tower Controller Integrated (hydro tower) Installation location Heat pump / Hydro tower Outdoors / indoors Thermal energy metering Integrated Performance levels Operating limits up to 60 ± 2 / from 18 Heating water flow / return °C... - Seite 33 LA 1118BW(C) English 6.10 Tilted dimension 2000 6.11 Device connections for heat generator inches 1“ AG/FL unmixed heating circuit inches 1“ AG/FL for domestic hot water inches 1“ AG for circulation pipe inches 3/4“ IG for expansion vessel inches 1“ AG/FL 6.12 Anode diameter...
- Seite 34 English LA 1118BW(C) 4 13 11 Cooling capacity / COP 11.1 Cooling capacity / COP EN 14511 Performance level at A27 / W18 kW / --- 8.2 / 4.5 15.4 / 3.7 at A27 / W9 kW / --- 12.7 / 3.2...
-
Seite 35: Product Information As Per Regulation (Eu) No 813/2013, Annex Ii, Table 2
Contact details Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) For heat pump space heaters and heat pump combination heaters, the rated output Prated is equal to the design load for heating Pdesignh , and the rated heat output of a supplementary capacity for heating sup(Tj ). - Seite 36 Contact details Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) For heat pump space heaters and heat pump combination heaters, the rated output Prated is equal to the design load for heating Pdesignh , and the rated heat output of a supplementary capacity for heating sup(Tj ).
- Seite 37 LA 1118BW(C) Français Table des matières Consignes de sécurité..........................FR-2 1.1 Symboles et identification ............................FR-2 1.2 Utilisation conforme................................ FR-2 1.3 Dispositions légales et directives..........................FR-2 1.4 Utilisation de la pompe à chaleur pour économiser de l’énergie ..............FR-2 Utilisation de la pompe à chaleur ......................FR-3 2.1 Domaine d’utilisation ..............................
-
Seite 38: Consignes De Sécurité
Français LA 1118BW(C) Vous trouverez plus d'informations à ce sujet dans le journal de Consignes de sécurité bord ci-joint. 1.1 Symboles et identification 1.4 Utilisation de la pompe à chaleur pour économiser de Les indications importantes dans ces instructions sont signa- lées par ATTENTION ! et REMARQUE. -
Seite 39: Utilisation De La Pompe À Chaleur
LA 1118BW(C) Français 2.2 Fonctionnement Utilisation de la pompe à chaleur Chauffage L’air ambiant est aspiré par le ventilateur puis amené à travers 2.1 Domaine d’utilisation l’évaporateur (échangeur thermique). L’évaporateur refroidit l’air par extraction de sa chaleur. La chaleur ainsi obtenue est La pompe à... -
Seite 40: Fournitures
Français LA 1118BW(C) 3.3 Gestionnaire de pompe à Fournitures chaleur 3.1 Appareil de base Le gestionnaire de pompe à chaleur et la tour hydraulique com- binée compris dans les fournitures doivent être utilisés pour le La pompe à chaleur contient les composants énumérés ci-des- fonctionnement de votre pompe à... -
Seite 41: Transport
LA 1118BW(C) Français Une fois le transport terminé, retirer les cales de transport des Transport deux côtés de l'appareil (au niveau du sol). ATTENTION ! Lors du transport, l’angle d’inclinaison de la pompe à chaleur ne doit pas dépasser 45° (quel que soit le sens). -
Seite 42: Installation
Français LA 1118BW(C) ATTENTION ! Installation En cas d'installation près d'un mur, le flux d'air peut causer d'importants dépôts dans les canaux d'aspiration et 6.1 Généralités d'évacuation d'air. L'air (plus) froid extérieur doit être évacué de manière à ne pas augmenter les pertes de chaleur dans les L'appareil doit être installé... -
Seite 43: Raccordement Côté Chauffage
LA 1118BW(C) Français 7.2 Raccordement côté chauffage REMARQUE Il est impératif de suivre les remarques et consignes et Les raccordements côté chauffage à la pompe à chaleur d’effectuer en conséquence les réglages mentionnés dans les doivent être effectués à l'intérieur de l'appareil. La taille des rac- instructions de service du gestionnaire de pompe à... -
Seite 44: Branchements Électriques
Français LA 1118BW(C) 7.3 Branchements électriques 7.3.1 Raccordement de la sonde de demande Au total, 3lignes/câbles doivent être posés pour la pompe à chaleur: La sonde de demande R2.2 (NTC 10) est livrée avec le gestion- naire de pompe à chaleur. Elle doit être intégrée en fonction du ... -
Seite 45: Procédure À Suivre
LA 1118BW(C) Français 8.3 Procédure à suivre 9.2 Nettoyage côté chauffage La mise en service de la pompe à chaleur est effectuée par le L’oxygène est susceptible d’entraîner la formation de produits biais du gestionnaire de pompe à chaleur. Les réglages doivent d’oxydation (rouille) dans le circuit d’eau de chauffage, notam-... -
Seite 46: Nettoyage Côté Air
Français LA 1118BW(C) 9.3 Nettoyage côté air 10 Défauts/recherche de L’évaporateur, le ventilateur et l’écoulement des condensats pannes doivent être nettoyés de leurs impuretés (feuilles, branches etc.) avant la période de chauffage. Pour ce faire, ouvrir la Cette pompe à chaleur est un produit de qualité et elle devrait pompe à... -
Seite 47: Informations Sur Les Appareils
LA 1118BW(C) Français 12 Informations sur les appareils Désignation technique et référence de commande LA 1118BW Design Source de chaleur Version Universelle avec tour hydraulique combinée Régulateur Intégrée (tour hydraulique combinée) Emplacement Pompe à chaleur / Tour hydraulique à l’extérieur / à l’intérieur Calorimètre... - Seite 48 Français LA 1118BW(C) pour conduite de bouclage Pouces 3/4“ IG pour vase d’expansion à membrane Pouces 1“ AG/FL 6.12 Diamètre d’anode 6.13 Longueur d’anode 6.14 Filet de raccordement d’anode Pouces 1 1/4“ IG 6.15 Poids de l’unité/des unités de transport avec emballage Branchements électriques...
- Seite 49 LA 1118BW(C) Français Désignation technique et référence de commande LA 1118BWC Design Source de chaleur Version Réversible avec tour hydraulique combinée Régulateur Intégrée (tour hydraulique combinée) Emplacement Pompe à chaleur / Tour hydraulique à l’extérieur / à l’intérieur Calorimètre intégré...
- Seite 50 Français LA 1118BW(C) pour générateur de chaleur Pouces 1“ AG/FL circuit de chauffage non mélangé Pouces 1“ AG/FL pour eau chaude sanitaire Pouces 1“ AG pour conduite de bouclage Pouces 3/4“ IG pour vase d’expansion à membrane Pouces 1“ AG/FL 6.12 Diamètre d’anode...
- Seite 51 LA 1118BW(C) Français 10 Puissance calorifique coefficient de performance 10.1 Capacité thermique / coefficient de performance EN 14511 Niveau de puissance pour A-7 / W35 kW / --- 5,6 / 3,3 10,6 / 3,2 pour A2 / W35 kW / ---...
-
Seite 52: Informations Sur Le
Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach Coordonnées de contact (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à... - Seite 53 Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach Coordonnées de contact (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à...
- Seite 54 Français LA 1118BW(C) FR-18 452168.66.24 · FD 0206 www.glendimplex.de...
-
Seite 55: Anhang · Appendix · Annexes
Diagramme / Diagrams / Diagrammes ....................A-III 2.1 Kennlinien Heizen / Characteristic curves for heating operation /Courbes caractéristiques mode chauffage LA 1118BW(C) ...............................A-III 2.2 Kennlinien Kühlen / Characteristic curves for cooling operation / Courbes caractéristiques mode rafraîchissement LA 1118BWC............................ A-IV 2.3 Einsatzgrenzendiagramm Heizen / Operating limits diagram heating / Diagramme des seuils d'utilisation... -
Seite 56: Maßbild / Dimension Drawing / Schéma Coté
Anhang · Appendix · Annexes LA 1118BW(C) 1 Maßbild / Dimension Drawing / Schéma coté 1.1 Maßbild Wärmepumpe / Dimension Drawing Heat Pump / Schéma coté Pompe à cahleur A-II 452168.66.24 · FD 0206 www.glendimplex.de... -
Seite 57: Diagramme / Diagrams / Diagrammes
LA 1118BW(C) Anhang · Appendix · Annexes 2 Diagramme / Diagrams / Diagrammes 2.1 Kennlinien Heizen / Characteristic curves for heating operation /Courbes caractéristiques mode chauffage LA 1118BW(C) Heizleistung in [kW] Heating capacity in [kW] Puissance de chauffage en [kW]... -
Seite 58: Kennlinien Kühlen / Characteristic Curves For Cooling Operation / Courbes Caractéristiques Mode Rafraîchissement La 1118Bwc
Anhang · Appendix · Annexes LA 1118BW(C) 2.2 Kennlinien Kühlen / Characteristic curves for cooling operation / Courbes caractéristiques mode rafraîchissement LA 1118BWC Kühlleistung in [kW] Wasseraustrittstemperatur in [°C] Cooling capacity in [kW] Water outlet temperature in [°C] Puissance de refroidissement en [kW] Température de sortie de l'eau en [°C]... -
Seite 59: Einsatzgrenzendiagramm Heizen / Operating Limits Diagram Heating / Diagramme Des Seuils D'utilisation Chauffage
LA 1118BW(C) Anhang · Appendix · Annexes 2.3 Einsatzgrenzendiagramm Heizen / Operating limits diagram heating / Diagramme des seuils d'utilisation chauffage Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) *Wassereintritt / *Water inlet / *Entrée d'eau Die maximalen Vorlauftemperaturen werden beim geforderten Mindestheizwasserdurchfluss erreicht. -
Seite 60: Einsatzgrenzendiagramm Kühlen / Operating Limits Diagram Cooling / Diagramme Des Seuils D'utilisation Tafraîchissement
Anhang · Appendix · Annexes LA 1118BW(C) 2.4 Einsatzgrenzendiagramm Kühlen / Operating limits diagram cooling / Diagramme des seuils d’utilisation tafraîchissement 2 Verdichterbetrieb 2 compressor mode Fonctionement à 2 compresseur 1 Verdichterbetrieb 1 compressor mode Fonctionement à 1 compresseur Die Angaben gelten bei Einhaltung des geforderten Mindestkühlwasserdurchflusses. -
Seite 61: Hydraulische Einbindungsschemen / Hydraulic Integration Diagrams / Schémas D'integration Hydraulique
LA 1118BW(C) Anhang · Appendix · Annexes 3 Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d’integration hydraulique 3.1 Monoenergetische Wärmepumpenheizungsanlage mit einem Heizkreis, Puffer- und Warmwasserspeicher / Mono energy heat pump heating system with one heating circuit, buffer tank and hot water cylinder / Installation de chauffage par pompe à... -
Seite 62: Monoenergetische Wärmepumpenheizungsanlage Mit Drei Heizkreise, Puffer- Und
Anhang · Appendix · Annexes LA 1118BW(C) 3.2 Monoenergetische Wärmepumpenheizungsanlage mit drei Heizkreise, Puffer- und Warmwasserspeicher / Mono energy heat pump heating system with three heating circuits, buffer tank and hot water cylinder / Installation de chauffage par pompe à chaleur mono-énergétique avec... -
Seite 63: Legende / Legend / Légende
LA 1118BW(C) Anhang · Appendix · Annexes 3.3 Legende / Legend / Légende Absperrventil Shutoff valve Vanne d’arrêt Sicherheitsventilkombination Safety valve combination Jeu de vannes de sécurité Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d’expansion Vanne commandée par température... -
Seite 64: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
Anhang · Appendix · Annexes LA 1118BW(C) 4 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité Die aktuelle CE-Konformitätserklärung finden sie als Download unter: You can find and download the current CE conformity declaration at: Vous pouvez télécharger la déclaration de conformité CE actuelle sous : https://glendimplex.de/la1118bw... - Seite 65 LA 1118BW(C) Anhang · Appendix · Annexes www.glendimplex.de 452168.66.24 · FD 0206 A-XI...
- Seite 66 Anhang · Appendix · Annexes LA 1118BW(C) A-XII 452168.66.24 · FD 0206 www.glendimplex.de...
- Seite 67 LA 1118BW(C) Anhang · Appendix · Annexes www.glendimplex.de 452168.66.24 · FD 0206 A-XIII...
- Seite 68 Glen Dimplex Deutschland Verkauf und Planung Service und Technischer Support Zentrale Projektierung Kundendienst, Technische Unter- stützung und Ersatzteile Glen Dimplex Deutschland GmbH Projektierung Ihrer Projekte und Hilfestellung vor und nach Installation Am Goldenen Feld 18 Planungsunterstützung. Ihrer Geräte D-95326 Kulmbach...
