Polski

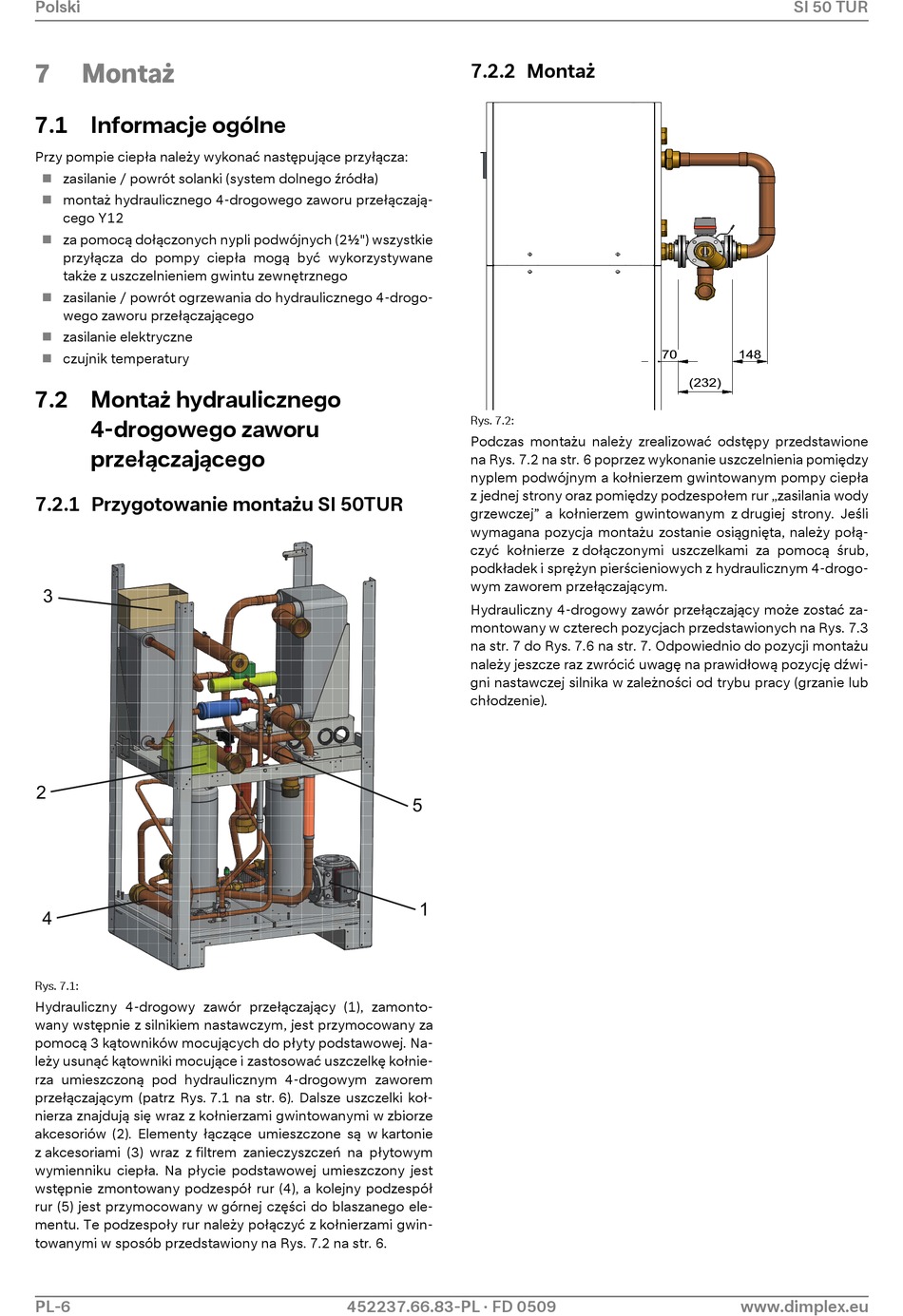

7 Montaż
7.1 Informacje ogólne
Przy pompie ciepła należy wykonać następujące przyłącza:
zasilanie / powrót solanki (system dolnego źródła)

montaż hydraulicznego 4-drogowego zaworu przełączają-

cego Y12
 za pomocą dołączonych nypli podwójnych (2½") wszystkie
przyłącza do pompy ciepła mogą być wykorzystywane
także z uszczelnieniem gwintu zewnętrznego
zasilanie / powrót ogrzewania do hydraulicznego 4-drogo-

wego zaworu przełączającego
zasilanie elektryczne

 czujnik temperatury
7.2 Montaż hydraulicznego
4-drogowego zaworu
przełączającego
7.2.1 Przygotowanie montażu SI 50TUR
3
2
4
Rys. 7.1:
Hydrauliczny 4-drogowy zawór przełączający (1), zamonto-
wany wstępnie z silnikiem nastawczym, jest przymocowany za
pomocą 3 kątowników mocujących do płyty podstawowej. Na-
leży usunąć kątowniki mocujące i zastosować uszczelkę kołnie-
rza umieszczoną pod hydraulicznym 4-drogowym zaworem
przełączającym (patrz Rys. 7.1 na str. 6). Dalsze uszczelki koł-
nierza znajdują się wraz z kołnierzami gwintowanymi w zbiorze
akcesoriów (2). Elementy łączące umieszczone są w kartonie
z akcesoriami (3) wraz z filtrem zanieczyszczeń na płytowym
wymienniku ciepła. Na płycie podstawowej umieszczony jest
wstępnie zmontowany podzespół rur (4), a kolejny podzespół
rur (5) jest przymocowany w górnej części do blaszanego ele-
mentu. Te podzespoły rur należy połączyć z kołnierzami gwin-
towanymi w sposób przedstawiony na Rys. 7.2 na str. 6.
PL-6
7.2.2 Montaż
Rys. 7.2:
Podczas montażu należy zrealizować odstępy przedstawione
na Rys. 7.2 na str. 6 poprzez wykonanie uszczelnienia pomiędzy
nyplem podwójnym a kołnierzem gwintowanym pompy ciepła
z jednej strony oraz pomiędzy podzespołem rur „zasilania wody
grzewczej" a kołnierzem gwintowanym z drugiej strony. Jeśli
wymagana pozycja montażu zostanie osiągnięta, należy połą-
czyć kołnierze z dołączonymi uszczelkami za pomocą śrub,
podkładek i sprężyn pierścieniowych z hydraulicznym 4-drogo-
wym zaworem przełączającym.
Hydrauliczny 4-drogowy zawór przełączający może zostać za-
montowany w czterech pozycjach przedstawionych na Rys. 7.3
na str. 7 do Rys. 7.6 na str. 7. Odpowiednio do pozycji montażu
należy jeszcze raz zwrócić uwagę na prawidłową pozycję dźwi-
gni nastawczej silnika w zależności od trybu pracy (grzanie lub
chłodzenie).
5
1
452237.66.83-PL · FD 0509
SI 50 TUR
70 148
( 232 )
