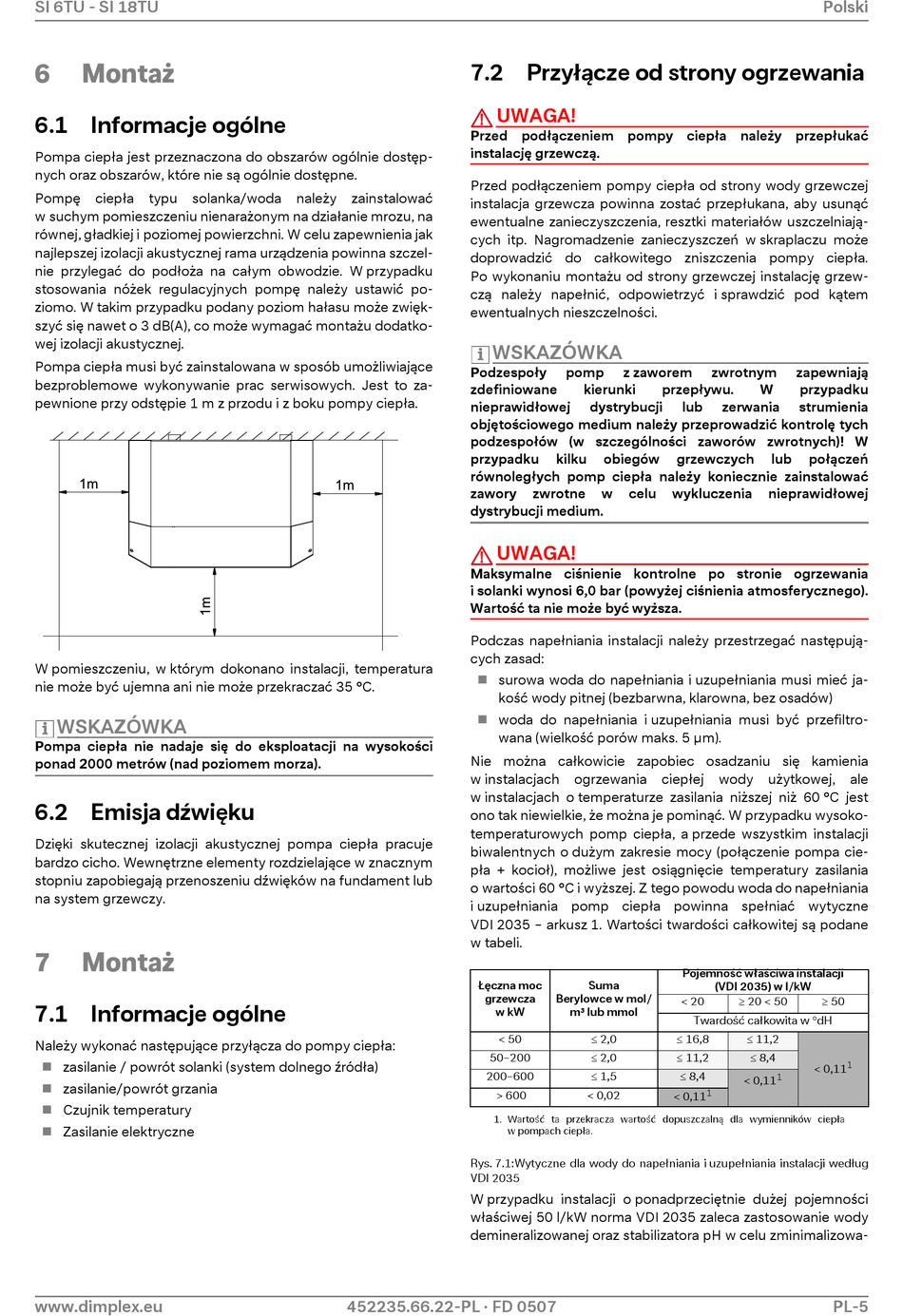

SI 6TU - SI 18TU
6 Montaż
6.1 Informacje ogólne
Pompa ciepła jest przeznaczona do obszarów ogólnie dostęp-
nych oraz obszarów, które nie są ogólnie dostępne.
Pompę ciepła typu solanka/woda
w suchym pomieszczeniu nienarażonym na działanie mrozu, na
równej, gładkiej i poziomej powierzchni. W celu zapewnienia jak
najlepszej izolacji akustycznej rama urządzenia powinna szczel-
nie przylegać do podłoża na całym obwodzie. W przypadku
stosowania nóżek regulacyjnych pompę należy ustawić po-
ziomo. W takim przypadku podany poziom hałasu może zwięk-
szyć się nawet o 3 dB(A), co może wymagać montażu dodatko-
wej izolacji akustycznej.
Pompa ciepła musi być zainstalowana w sposób umożliwiające
bezproblemowe wykonywanie prac serwisowych. Jest to za-
pewnione przy odstępie 1 m z przodu i z boku pompy ciepła.
W pomieszczeniu, w którym dokonano instalacji, temperatura
nie może być ujemna ani nie może przekraczać 35 °C.
WSKAZÓWKA
Pompa ciepła nie nadaje się do eksploatacji na wysokości
ponad 2000 metrów (nad poziomem morza).
6.2 Emisja dźwięku
Dzięki skutecznej izolacji akustycznej pompa ciepła pracuje
bardzo cicho. Wewnętrzne elementy rozdzielające w znacznym
stopniu zapobiegają przenoszeniu dźwięków na fundament lub
na system grzewczy.
7 Montaż
7.1 Informacje ogólne
Należy wykonać następujące przyłącza do pompy ciepła:
zasilanie / powrót solanki (system dolnego źródła)

 zasilanie/powrót grzania
Czujnik temperatury

 Zasilanie elektryczne
www.dimplex.eu
należy zainstalować
452235.66.22-PL · FD 0507
7.2 Przyłącze od strony ogrzewania
UWAGA!
Przed podłączeniem pompy ciepła należy przepłukać
instalację grzewczą.
Przed podłączeniem pompy ciepła od strony wody grzewczej
instalacja grzewcza powinna zostać przepłukana, aby usunąć
ewentualne zanieczyszczenia, resztki materiałów uszczelniają-
cych itp. Nagromadzenie zanieczyszczeń w skraplaczu może
doprowadzić do całkowitego zniszczenia pompy ciepła.
Po wykonaniu montażu od strony grzewczej instalację grzew-
czą należy napełnić, odpowietrzyć i sprawdzić pod kątem
ewentualnych nieszczelności.
WSKAZÓWKA
Podzespoły pomp z zaworem
zdefiniowane kierunki
nieprawidłowej dystrybucji
objętościowego medium należy przeprowadzić kontrolę tych
podzespołów (w szczególności zaworów zwrotnych)! W
przypadku kilku obiegów
równoległych pomp ciepła należy koniecznie zainstalować
zawory zwrotne w celu
dystrybucji medium.
UWAGA!
Maksymalne ciśnienie kontrolne po stronie ogrzewania
i solanki wynosi 6,0 bar (powyżej ciśnienia atmosferycznego).
Wartość ta nie może być wyższa.
Podczas napełniania instalacji należy przestrzegać następują-
cych zasad:
surowa woda do napełniania i uzupełniania musi mieć ja-

kość wody pitnej (bezbarwna, klarowna, bez osadów)
woda do napełniania i uzupełniania musi być przefiltro-

wana (wielkość porów maks. 5 µm).
Nie można całkowicie zapobiec osadzaniu się kamienia
w instalacjach ogrzewania
w instalacjach o temperaturze zasilania niższej niż 60 °C jest
ono tak niewielkie, że można je pominąć. W przypadku wysoko-
temperaturowych pomp ciepła, a przede wszystkim instalacji
biwalentnych o dużym zakresie mocy (połączenie pompa cie-
pła + kocioł), możliwe jest osiągnięcie temperatury zasilania
o wartości 60 °C i wyższej. Z tego powodu woda do napełniania
i uzupełniania pomp ciepła powinna spełniać wytyczne
VDI 2035 – arkusz 1. Wartości twardości całkowitej są podane
w tabeli.
Łęczna moc Suma
grzewcza Berylowce w mol/
w kW m³ lub mmol
2,0
< 50
2,0
50–200
200–600 1,5
> 600 < 0,02
1. Wartość ta przekracza wartość dopuszczalną dla wymienników ciepła
w pompach ciepła.
Rys. 7.1:Wytyczne dla wody do napełniania i uzupełniania instalacji według
VDI 2035
W przypadku instalacji o ponadprzeciętnie dużej pojemności
właściwej 50 l/kW norma VDI 2035 zaleca zastosowanie wody
demineralizowanej oraz stabilizatora pH w celu zminimalizowa-
Polski
zwrotnym zapewniają
przepływu. W przypadku
lub zerwania strumienia
grzewczych lub połączeń
wykluczenia nieprawidłowej
ciepłej wody użytkowej,
Pojemność właściwa instalacji
(VDI 2035) w l/kW
20 < 50 50
< 20
Twardość całkowita w °dH
16,8 11,2
 11,2 8,4
< 0,11
8,4
1
< 0,11
1
< 0,11
PL-5
