10
|
Betriebsfunktionen
10.9

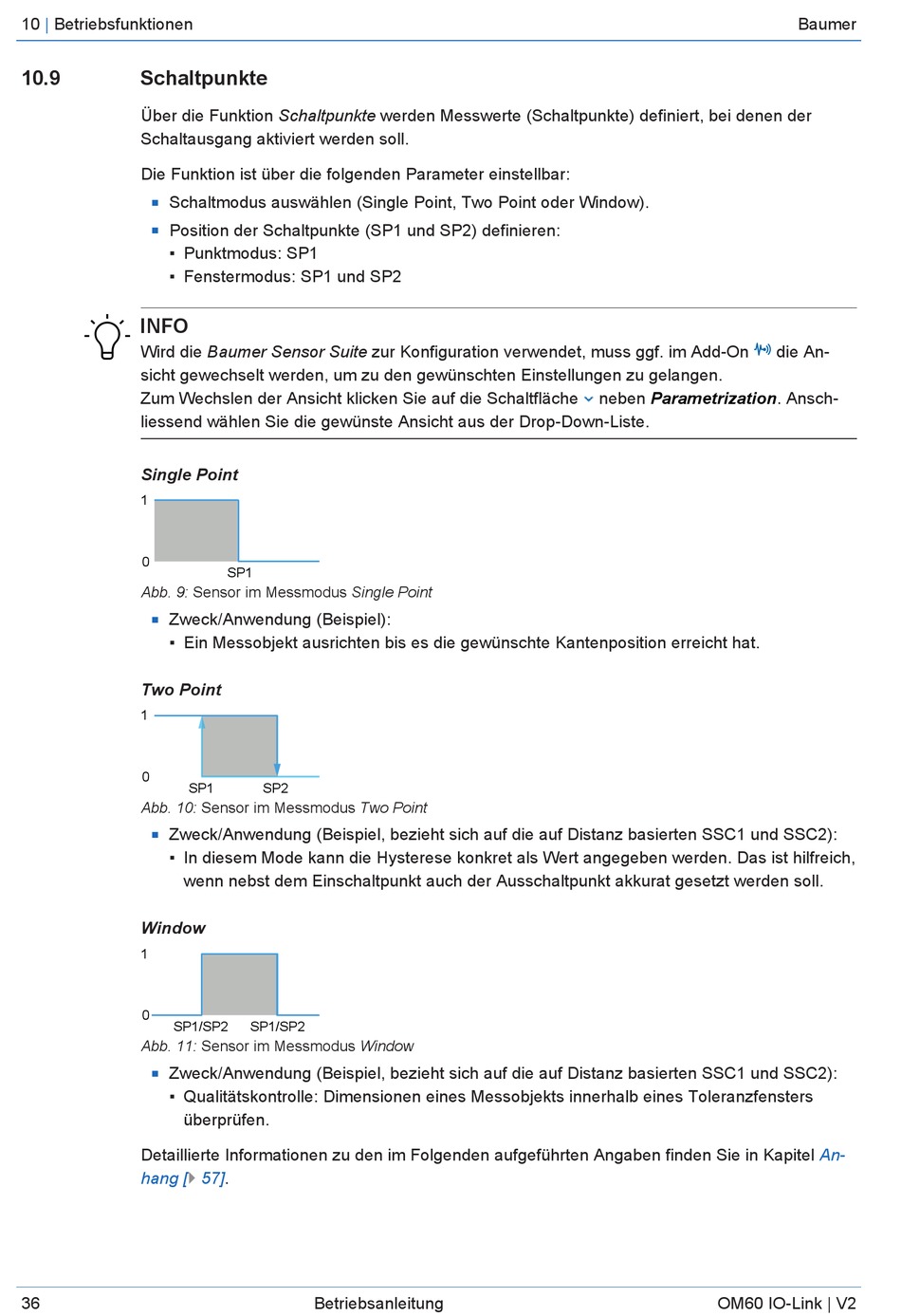

Schaltpunkte
Über die Funktion Schaltpunkte werden Messwerte (Schaltpunkte) definiert, bei denen der
Schaltausgang aktiviert werden soll.
Die Funktion ist über die folgenden Parameter einstellbar:
Schaltmodus auswählen (Single Point, Two Point oder Window).
n
Position der Schaltpunkte (SP1 und SP2) definieren:
n
▪ Punktmodus: SP1
▪ Fenstermodus: SP1 und SP2
INFO
Wird die Baumer Sensor Suite zur Konfiguration verwendet, muss ggf. im Add-On
sicht gewechselt werden, um zu den gewünschten Einstellungen zu gelangen.
Zum Wechslen der Ansicht klicken Sie auf die Schaltfläche
liessend wählen Sie die gewünste Ansicht aus der Drop-Down-Liste.
Single Point
1
0
Abb. 9: Sensor im Messmodus Single Point
Zweck/Anwendung (Beispiel):
n
▪ Ein Messobjekt ausrichten bis es die gewünschte Kantenposition erreicht hat.
Two Point
1
0
SP1
Abb. 10: Sensor im Messmodus Two Point
Zweck/Anwendung (Beispiel, bezieht sich auf die auf Distanz basierten SSC1 und SSC2):
n
▪ In diesem Mode kann die Hysterese konkret als Wert angegeben werden. Das ist hilfreich,
wenn nebst dem Einschaltpunkt auch der Ausschaltpunkt akkurat gesetzt werden soll.
Window
1
0
SP1/SP2
Abb. 11: Sensor im Messmodus Window
Zweck/Anwendung (Beispiel, bezieht sich auf die auf Distanz basierten SSC1 und SSC2):
n
▪ Qualitätskontrolle: Dimensionen eines Messobjekts innerhalb eines Toleranzfensters
überprüfen.
Detaillierte Informationen zu den im Folgenden aufgeführten Angaben finden Sie in Kapitel
hang
[} 57].
36
SP1
SP2
SP1/SP2
Betriebsanleitung
neben Parametrization. Ansch-
OM60 IO-Link | V2
Baumer
die An-
An-
