10
|
Betriebsfunktionen

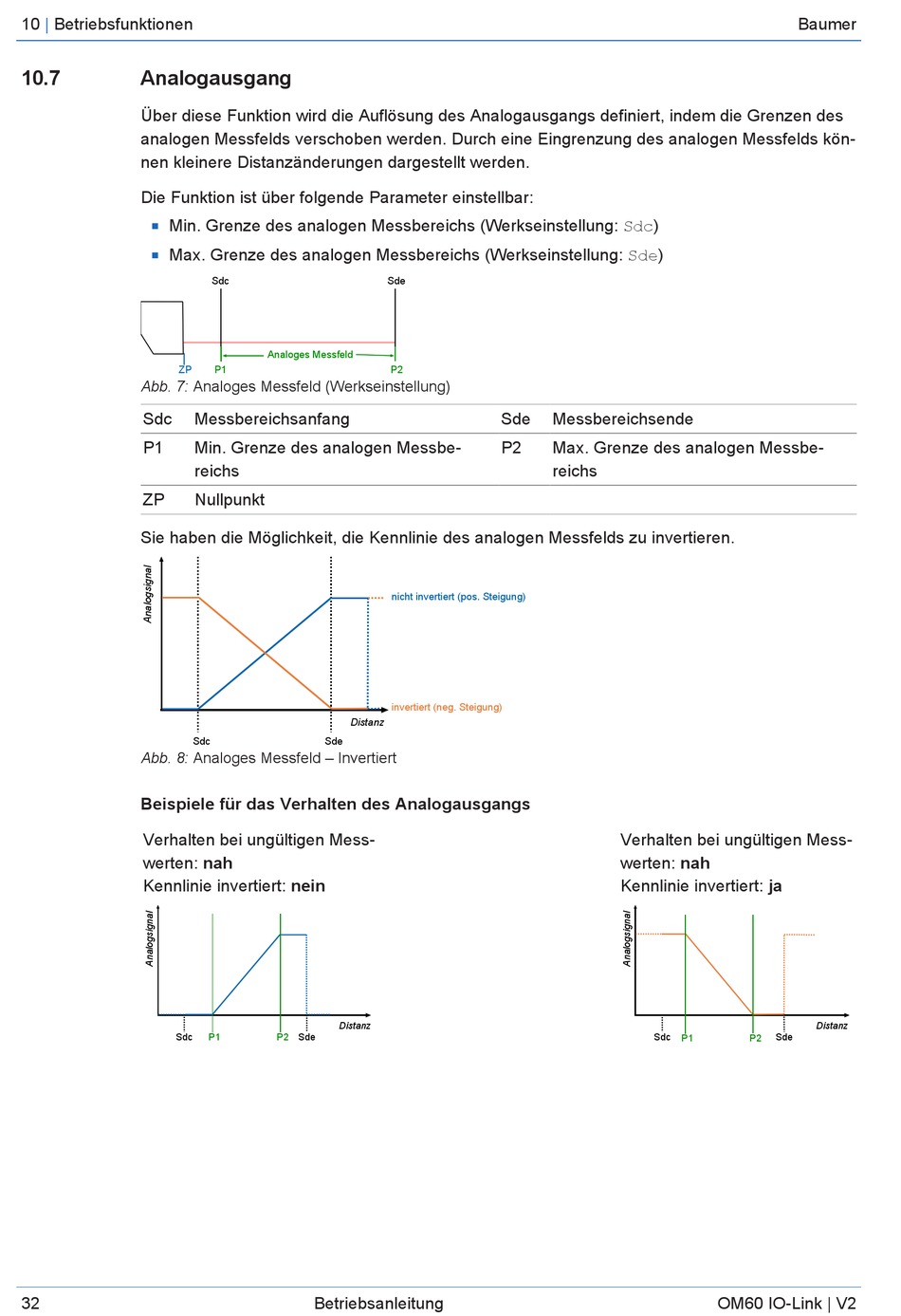

10.7
Analogausgang
Über diese Funktion wird die Auflösung des Analogausgangs definiert, indem die Grenzen des
analogen Messfelds verschoben werden. Durch eine Eingrenzung des analogen Messfelds kön-
nen kleinere Distanzänderungen dargestellt werden.
Die Funktion ist über folgende Parameter einstellbar:
Min. Grenze des analogen Messbereichs (Werkseinstellung: Sdc)
n
Max. Grenze des analogen Messbereichs (Werkseinstellung: Sde)
n
ZP
Abb. 7: Analoges Messfeld (Werkseinstellung)
Sdc
P1
ZP
Sie haben die Möglichkeit, die Kennlinie des analogen Messfelds zu invertieren.
Abb. 8: Analoges Messfeld – Invertiert
Beispiele für das Verhalten des Analogausgangs
Verhalten bei ungültigen Mess-
werten: nah
Kennlinie invertiert: nein
Sdc
32
Sdc
Analoges Messfeld
P1
Messbereichsanfang
Min. Grenze des analogen Messbe-
reichs
Nullpunkt
Distanz
Sdc
Sde
Distanz
P1
P2
Sde
Betriebsanleitung
Sde
P2
Sde
Messbereichsende
P2
Max. Grenze des analogen Messbe-
reichs
nicht invertiert (pos. Steigung)
invertiert (neg. Steigung)
Verhalten bei ungültigen Mess-
werten: nah
Kennlinie invertiert: ja
Sdc
Sde
P1
P2
OM60 IO-Link | V2
Baumer
Distanz
