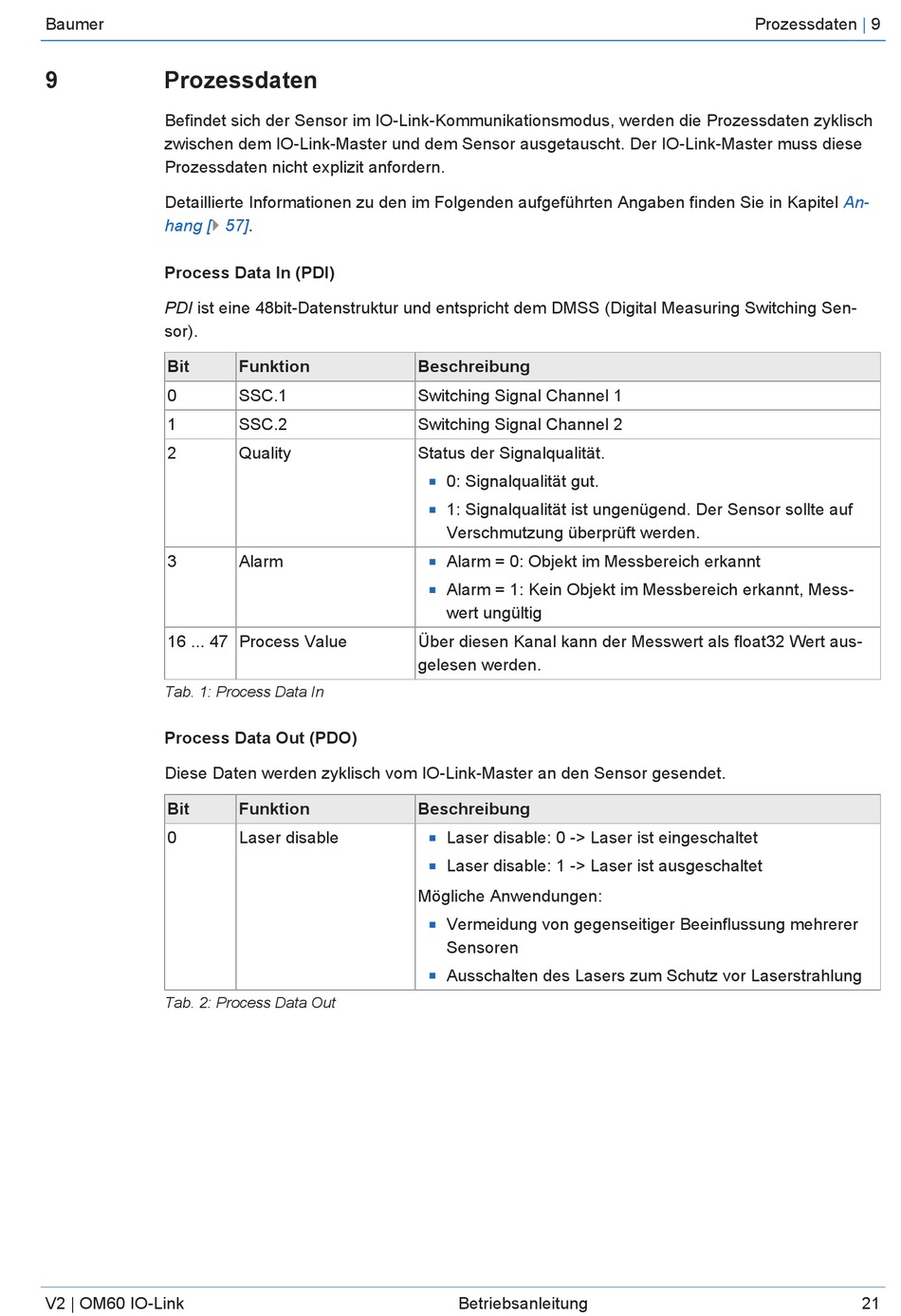

Prozessdaten
Befindet sich der Sensor im IO-Link-Kommunikationsmodus, werden die Prozessdaten zyklisch
zwischen dem IO-Link-Master und dem Sensor ausgetauscht. Der IO-Link-Master muss diese
Prozessdaten nicht explizit anfordern.
Detaillierte Informationen zu den im Folgenden aufgeführten Angaben finden Sie in Kapitel
hang
[} 57].
Process Data In (PDI)
PDI ist eine 48bit-Datenstruktur und entspricht dem DMSS (Digital Measuring Switching Sen-
sor).
Bit
0
1
2
3
16 ... 47 Process Value
Tab. 1: Process Data In
Process Data Out (PDO)
Diese Daten werden zyklisch vom IO-Link-Master an den Sensor gesendet.
Bit
0
Tab. 2: Process Data Out
V2 | OM60 IO-Link
Funktion
SSC.1
SSC.2
Quality
Alarm
Funktion
Laser disable
Beschreibung
Switching Signal Channel 1
Switching Signal Channel 2
Status der Signalqualität.
0: Signalqualität gut.
n
1: Signalqualität ist ungenügend. Der Sensor sollte auf
n
Verschmutzung überprüft werden.
Alarm = 0: Objekt im Messbereich erkannt
n
Alarm = 1: Kein Objekt im Messbereich erkannt, Mess-
n
wert ungültig
Über diesen Kanal kann der Messwert als float32 Wert aus-
gelesen werden.
Beschreibung
Laser disable: 0 -> Laser ist eingeschaltet
n
Laser disable: 1 -> Laser ist ausgeschaltet
n
Mögliche Anwendungen:
Vermeidung von gegenseitiger Beeinflussung mehrerer
n
Sensoren
Ausschalten des Lasers zum Schutz vor Laserstrahlung
n
Betriebsanleitung
Prozessdaten
|
9
