3
|
Beschreibung

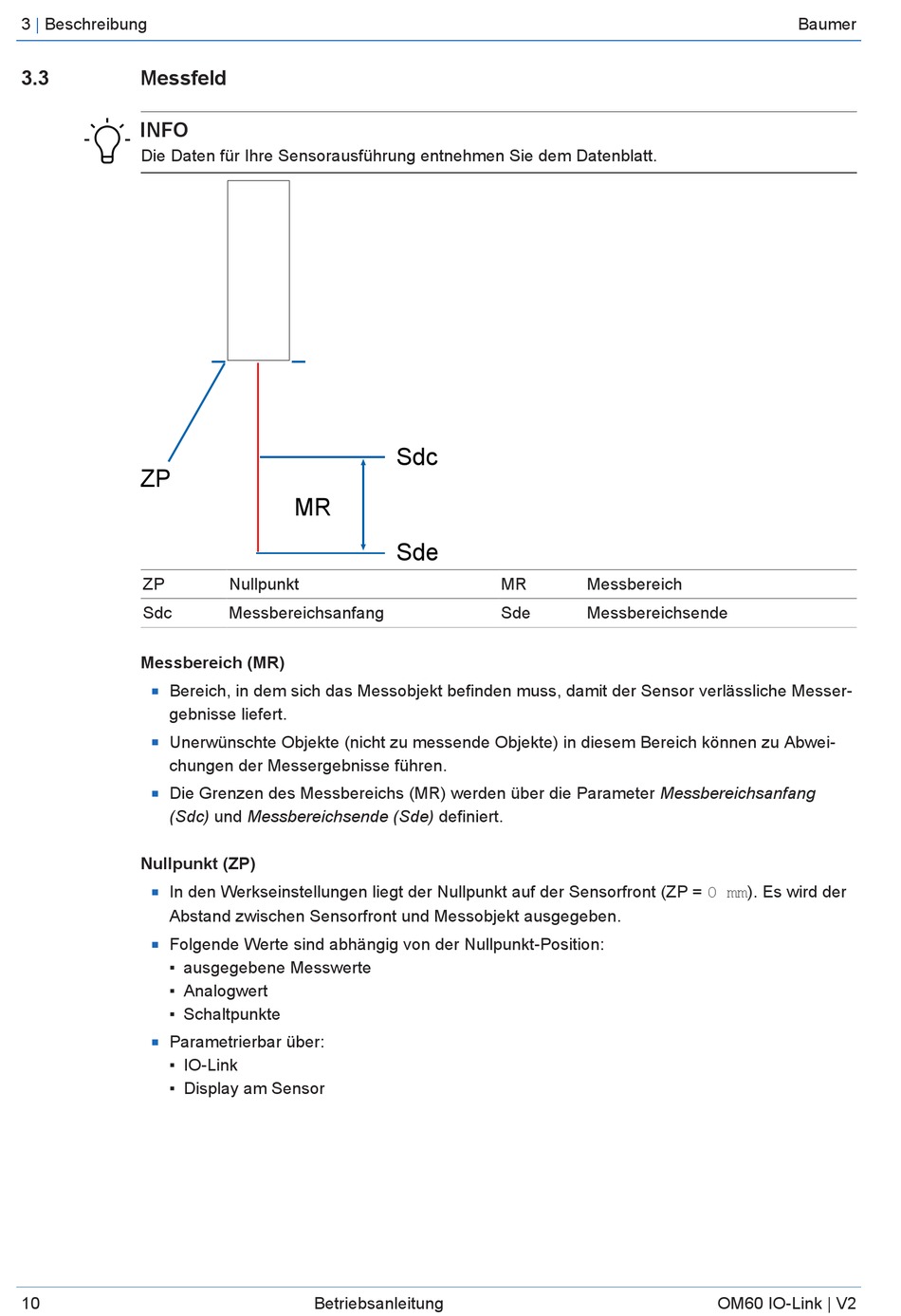

3.3
Messfeld
INFO
Die Daten für Ihre Sensorausführung entnehmen Sie dem Datenblatt.
ZP
ZP
Sdc
Messbereich (MR)
Bereich, in dem sich das Messobjekt befinden muss, damit der Sensor verlässliche Messer-
n
gebnisse liefert.
Unerwünschte Objekte (nicht zu messende Objekte) in diesem Bereich können zu Abwei-
n
chungen der Messergebnisse führen.
Die Grenzen des Messbereichs (MR) werden über die Parameter Messbereichsanfang
n
(Sdc) und Messbereichsende (Sde) definiert.
Nullpunkt (ZP)
In den Werkseinstellungen liegt der Nullpunkt auf der Sensorfront (ZP = 0 mm). Es wird der
n
Abstand zwischen Sensorfront und Messobjekt ausgegeben.
Folgende Werte sind abhängig von der Nullpunkt-Position:
n
▪ ausgegebene Messwerte
▪ Analogwert
▪ Schaltpunkte
Parametrierbar über:
n
▪ IO-Link
▪ Display am Sensor
10
Sdc
MR
Sde
Nullpunkt
Messbereichsanfang
Betriebsanleitung
MR
Messbereich
Sde
Messbereichsende
Baumer
OM60 IO-Link | V2
