Baumer
6
Elektrische Installation
6.1

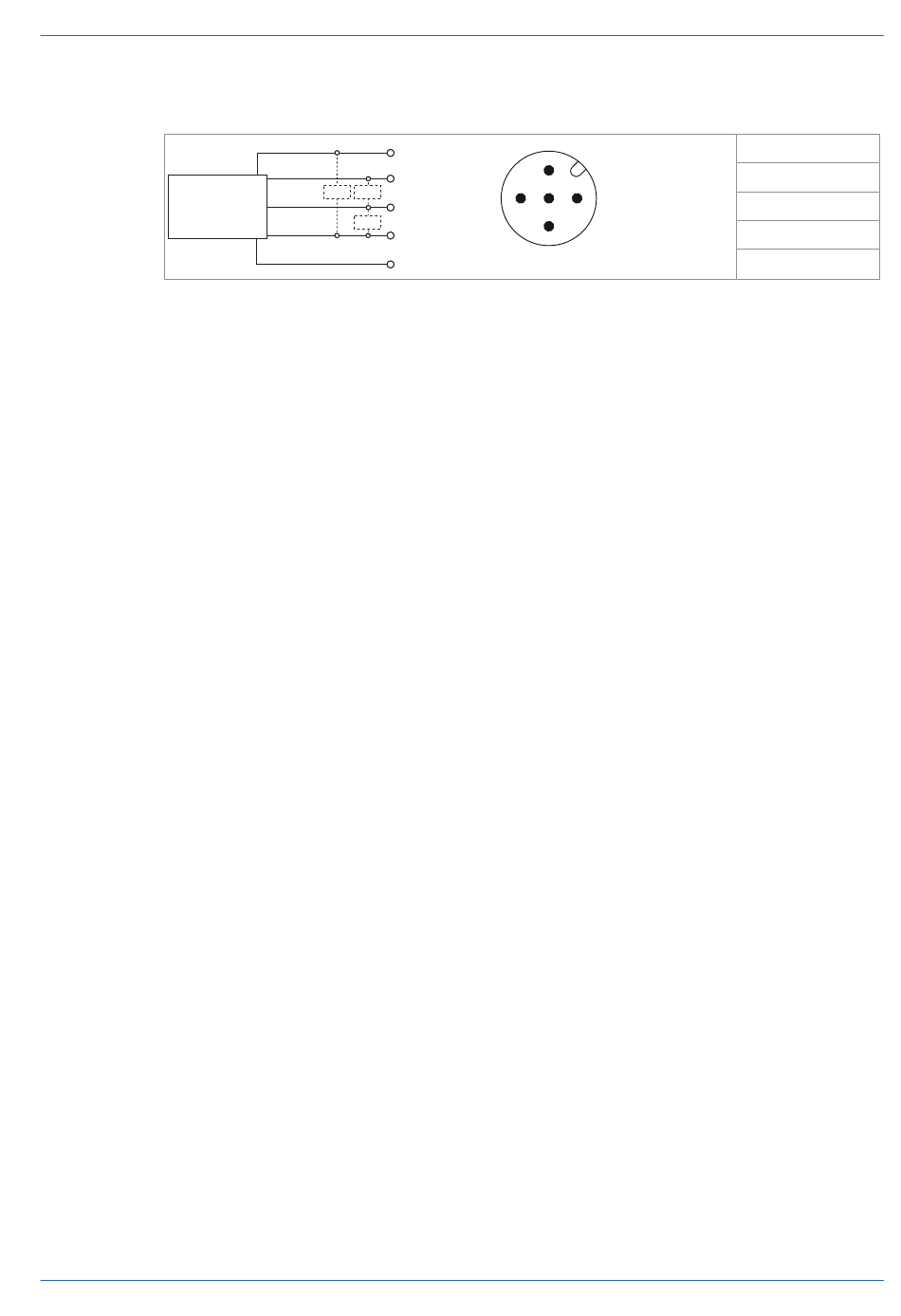

Steckerbelegung/Anschlussbild
Analog /
Push Pull
6.2
Sensor elektrisch anschliessen
Vorgehen:
a) Stellen Sie die Spannungsfreiheit sicher.
b) Schliessen Sie den Sensor gemäss der Steckerbelegung an.
V2 | OM60 IO-Link
BN (1)
+Vs
WH (2)
analog
Z
Z
BU (3)
0 V
Z
BK (4)
IO-Link / output
GY (5)
Control Input
2
5
3
1
4
Betriebsanleitung
Elektrische Installation
1 – Brown
2 – White
3 – Blue
4 – Black
5 – Grey
|
6
17
