Baumer
10.8

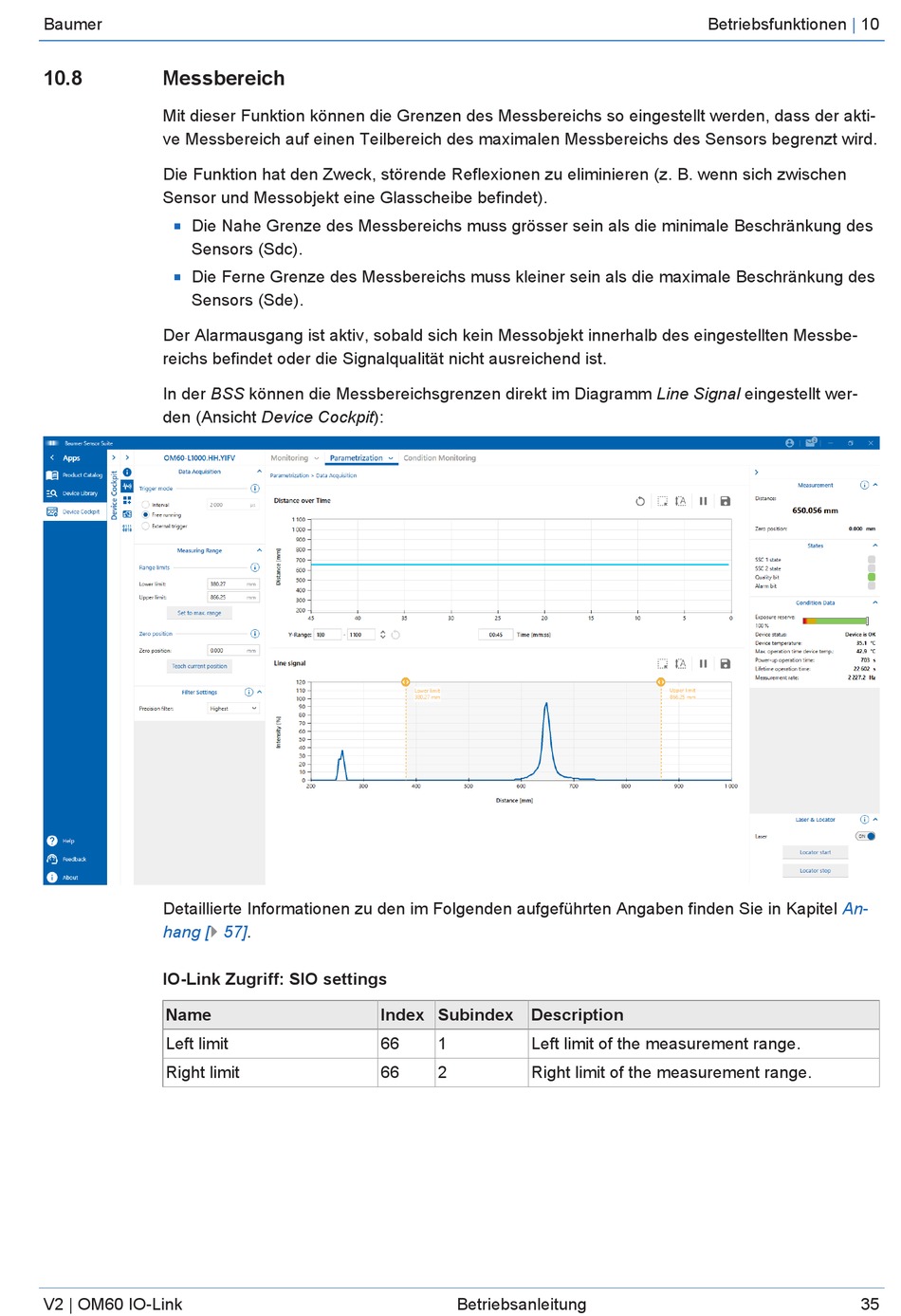

Messbereich
Mit dieser Funktion können die Grenzen des Messbereichs so eingestellt werden, dass der akti-
ve Messbereich auf einen Teilbereich des maximalen Messbereichs des Sensors begrenzt wird.
Die Funktion hat den Zweck, störende Reflexionen zu eliminieren (z. B. wenn sich zwischen
Sensor und Messobjekt eine Glasscheibe befindet).
Die Nahe Grenze des Messbereichs muss grösser sein als die minimale Beschränkung des
n
Sensors (Sdc).
Die Ferne Grenze des Messbereichs muss kleiner sein als die maximale Beschränkung des
n
Sensors (Sde).
Der Alarmausgang ist aktiv, sobald sich kein Messobjekt innerhalb des eingestellten Messbe-
reichs befindet oder die Signalqualität nicht ausreichend ist.
In der BSS können die Messbereichsgrenzen direkt im Diagramm Line Signal eingestellt wer-
den (Ansicht Device Cockpit):
Detaillierte Informationen zu den im Folgenden aufgeführten Angaben finden Sie in Kapitel
hang
[} 57].
IO-Link Zugriff: SIO settings
Name
Left limit
Right limit
V2 | OM60 IO-Link
Index Subindex Description
66
1
Left limit of the measurement range.
66
2
Right limit of the measurement range.
Betriebsanleitung
Betriebsfunktionen
|
10
An-
35
