Baumer

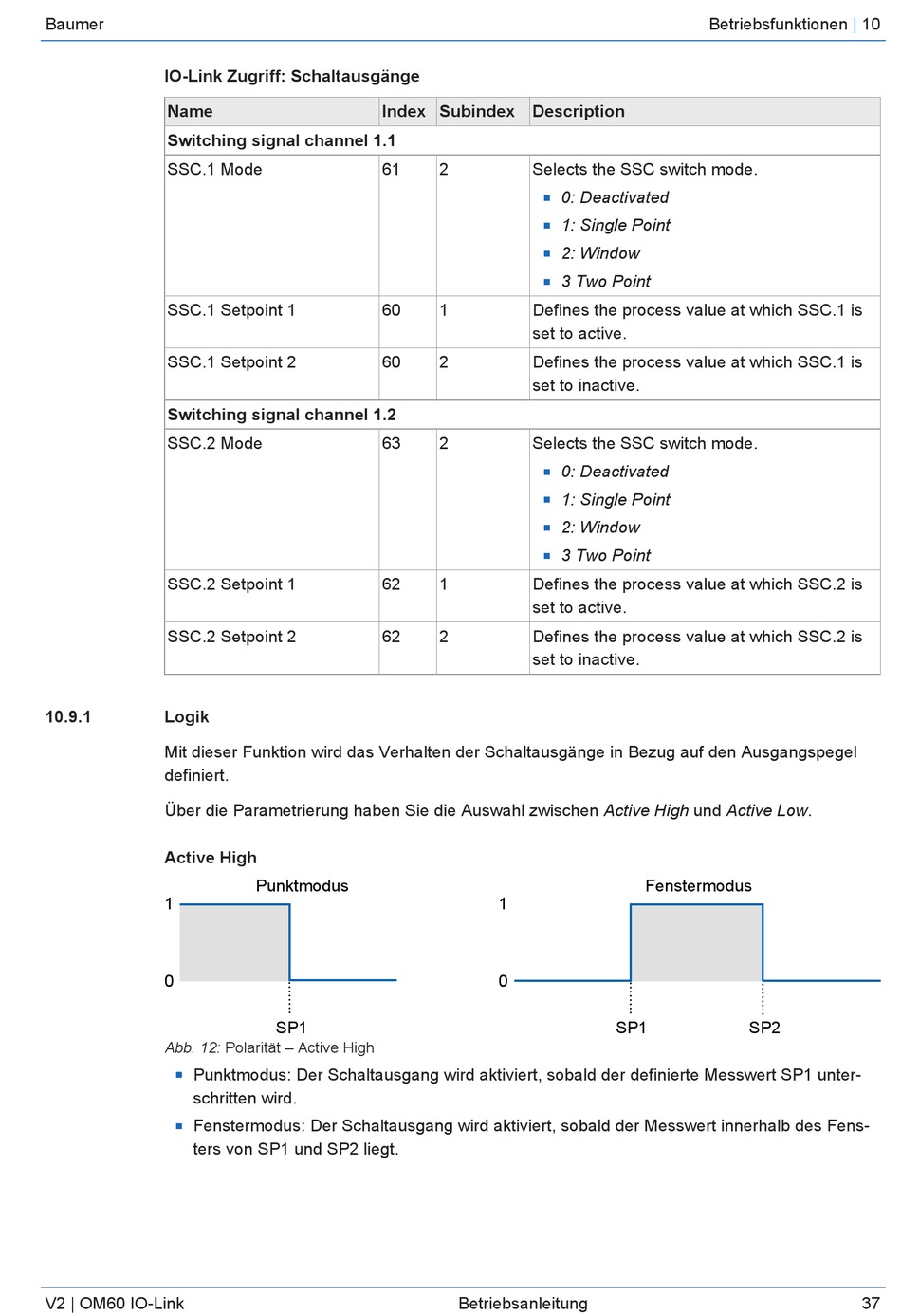

IO-Link Zugriff: Schaltausgänge
Name
Switching signal channel 1.1
SSC.1 Mode
SSC.1 Setpoint 1
SSC.1 Setpoint 2
Switching signal channel 1.2
SSC.2 Mode
SSC.2 Setpoint 1
SSC.2 Setpoint 2
10.9.1
Logik
Mit dieser Funktion wird das Verhalten der Schaltausgänge in Bezug auf den Ausgangspegel
definiert.
Über die Parametrierung haben Sie die Auswahl zwischen Active High und Active Low.
Active High
1
0
Abb. 12: Polarität – Active High
Punktmodus: Der Schaltausgang wird aktiviert, sobald der definierte Messwert SP1 unter-
n
schritten wird.
Fenstermodus: Der Schaltausgang wird aktiviert, sobald der Messwert innerhalb des Fens-
n
ters von SP1 und SP2 liegt.
V2 | OM60 IO-Link
Index Subindex Description
61
60
60
63
62
62
Punktmodus
SP1
2
Selects the SSC switch mode.
0: Deactivated
n
1: Single Point
n
2: Window
n
3 Two Point
n
1
Defines the process value at which SSC.1 is
set to active.
2
Defines the process value at which SSC.1 is
set to inactive.
2
Selects the SSC switch mode.
0: Deactivated
n
1: Single Point
n
2: Window
n
3 Two Point
n
1
Defines the process value at which SSC.2 is
set to active.
2
Defines the process value at which SSC.2 is
set to inactive.
1
0
Betriebsanleitung
Betriebsfunktionen
Fenstermodus
SP1
SP2
|
10
37
