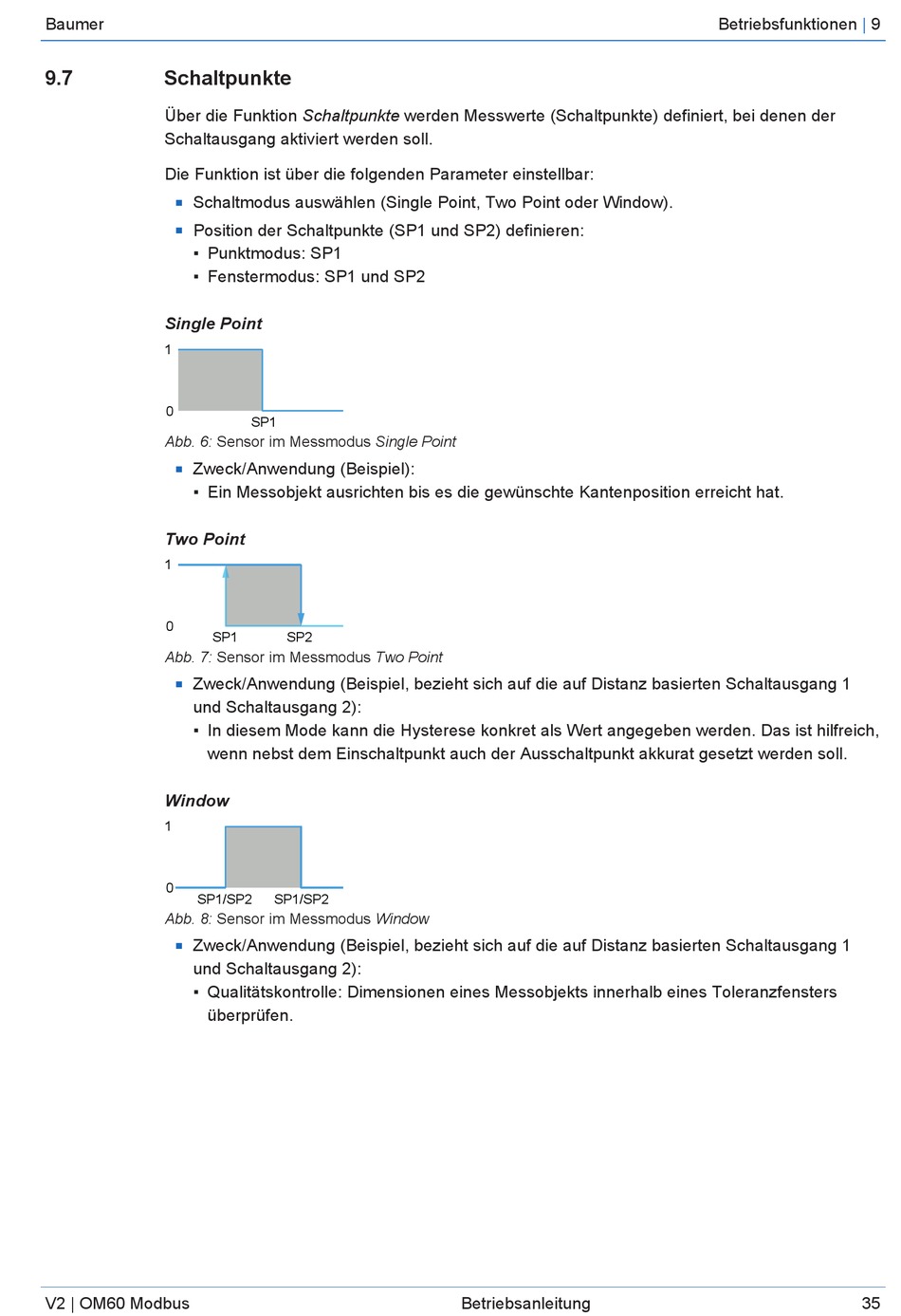

Schaltpunkte; Abb. 6 Sensor Im Messmodus Single Point; Abb. 7 Sensor Im Messmodus Two Point; Abb. 8 Sensor Im Messmodus Window - Baumer Om60 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für OM60:
Inhaltsverzeichnis
Baumer
9.7

Schaltpunkte

Über die Funktion Schaltpunkte werden Messwerte (Schaltpunkte) definiert, bei denen der
Schaltausgang aktiviert werden soll.
Die Funktion ist über die folgenden Parameter einstellbar:
Schaltmodus auswählen (Single Point, Two Point oder Window).
n
Position der Schaltpunkte (SP1 und SP2) definieren:
n
▪ Punktmodus: SP1
▪ Fenstermodus: SP1 und SP2
Single Point
1
0
Abb. 6: Sensor im Messmodus Single Point
Zweck/Anwendung (Beispiel):
n
▪ Ein Messobjekt ausrichten bis es die gewünschte Kantenposition erreicht hat.
Two Point
1
0
SP1
Abb. 7: Sensor im Messmodus Two Point
Zweck/Anwendung (Beispiel, bezieht sich auf die auf Distanz basierten Schaltausgang 1
n
und Schaltausgang 2):
▪ In diesem Mode kann die Hysterese konkret als Wert angegeben werden. Das ist hilfreich,
wenn nebst dem Einschaltpunkt auch der Ausschaltpunkt akkurat gesetzt werden soll.
Window
1
0
SP1/SP2
Abb. 8: Sensor im Messmodus Window
Zweck/Anwendung (Beispiel, bezieht sich auf die auf Distanz basierten Schaltausgang 1
n
und Schaltausgang 2):
▪ Qualitätskontrolle: Dimensionen eines Messobjekts innerhalb eines Toleranzfensters
überprüfen.
V2 | OM60 Modbus
SP1
SP2
SP1/SP2
Betriebsanleitung
Betriebsfunktionen
|
9
35
