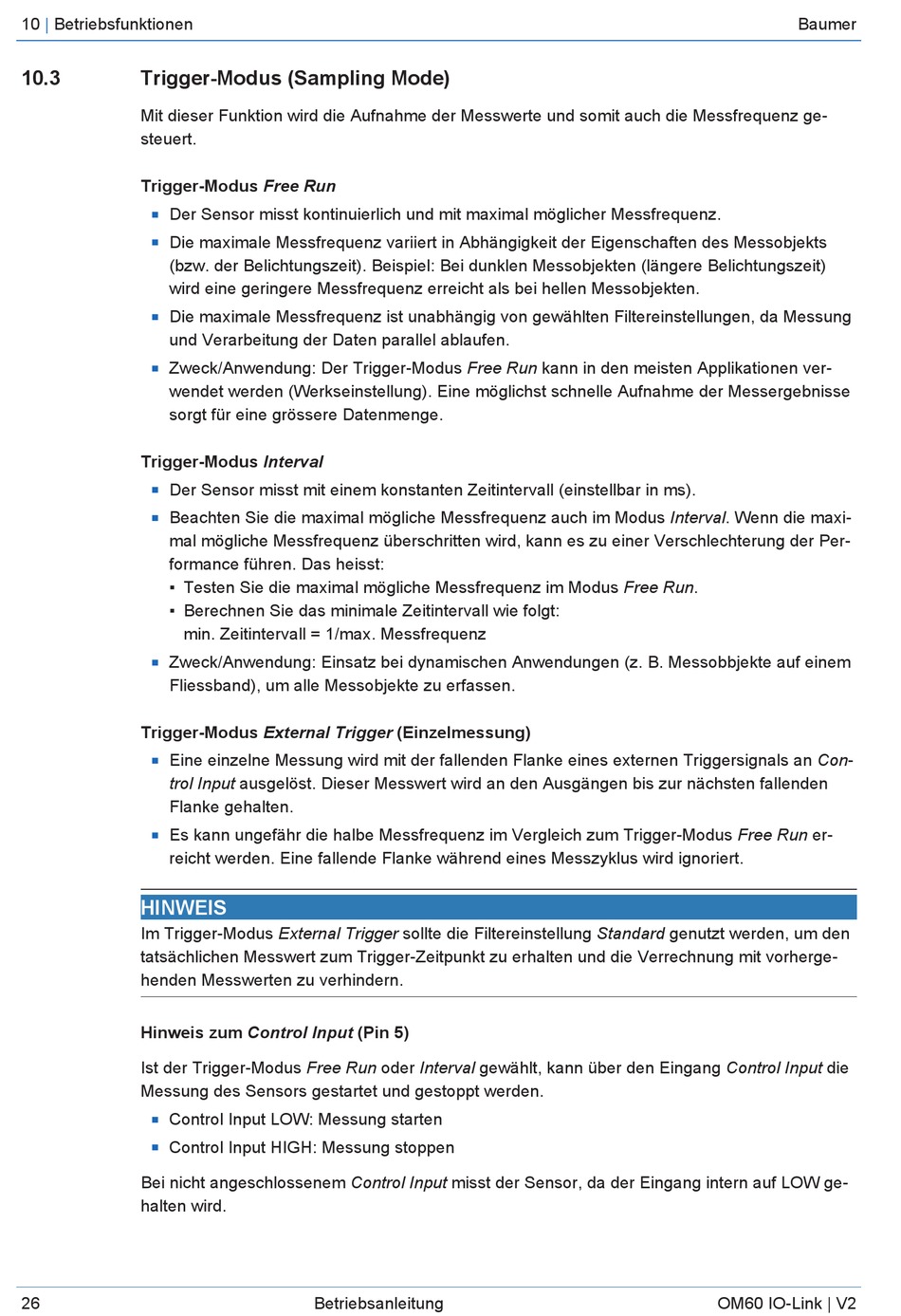

10
|
Betriebsfunktionen
10.3
Trigger-Modus (Sampling Mode)
Mit dieser Funktion wird die Aufnahme der Messwerte und somit auch die Messfrequenz ge-
steuert.
Trigger-Modus Free Run
Der Sensor misst kontinuierlich und mit maximal möglicher Messfrequenz.
n
Die maximale Messfrequenz variiert in Abhängigkeit der Eigenschaften des Messobjekts
n
(bzw. der Belichtungszeit). Beispiel: Bei dunklen Messobjekten (längere Belichtungszeit)
wird eine geringere Messfrequenz erreicht als bei hellen Messobjekten.
Die maximale Messfrequenz ist unabhängig von gewählten Filtereinstellungen, da Messung
n
und Verarbeitung der Daten parallel ablaufen.
Zweck/Anwendung: Der Trigger-Modus Free Run kann in den meisten Applikationen ver-
n
wendet werden (Werkseinstellung). Eine möglichst schnelle Aufnahme der Messergebnisse
sorgt für eine grössere Datenmenge.
Trigger-Modus Interval
Der Sensor misst mit einem konstanten Zeitintervall (einstellbar in ms).
n
Beachten Sie die maximal mögliche Messfrequenz auch im Modus Interval. Wenn die maxi-
n
mal mögliche Messfrequenz überschritten wird, kann es zu einer Verschlechterung der Per-
formance führen. Das heisst:
▪ Testen Sie die maximal mögliche Messfrequenz im Modus Free Run.
▪ Berechnen Sie das minimale Zeitintervall wie folgt:
min. Zeitintervall = 1/max. Messfrequenz
Zweck/Anwendung: Einsatz bei dynamischen Anwendungen (z. B. Messobbjekte auf einem
n
Fliessband), um alle Messobjekte zu erfassen.
Trigger-Modus External Trigger (Einzelmessung)
Eine einzelne Messung wird mit der fallenden Flanke eines externen Triggersignals an Con-
n
trol Input ausgelöst. Dieser Messwert wird an den Ausgängen bis zur nächsten fallenden
Flanke gehalten.
Es kann ungefähr die halbe Messfrequenz im Vergleich zum Trigger-Modus Free Run er-
n
reicht werden. Eine fallende Flanke während eines Messzyklus wird ignoriert.
HINWEIS
Im Trigger-Modus External Trigger sollte die Filtereinstellung Standard genutzt werden, um den
tatsächlichen Messwert zum Trigger-Zeitpunkt zu erhalten und die Verrechnung mit vorherge-
henden Messwerten zu verhindern.
Hinweis zum Control Input (Pin 5)
Ist der Trigger-Modus Free Run oder Interval gewählt, kann über den Eingang Control Input die
Messung des Sensors gestartet und gestoppt werden.
Control Input LOW: Messung starten
n
Control Input HIGH: Messung stoppen
n
Bei nicht angeschlossenem Control Input misst der Sensor, da der Eingang intern auf LOW ge-
halten wird.
26
Betriebsanleitung
Baumer
OM60 IO-Link | V2
