10
|

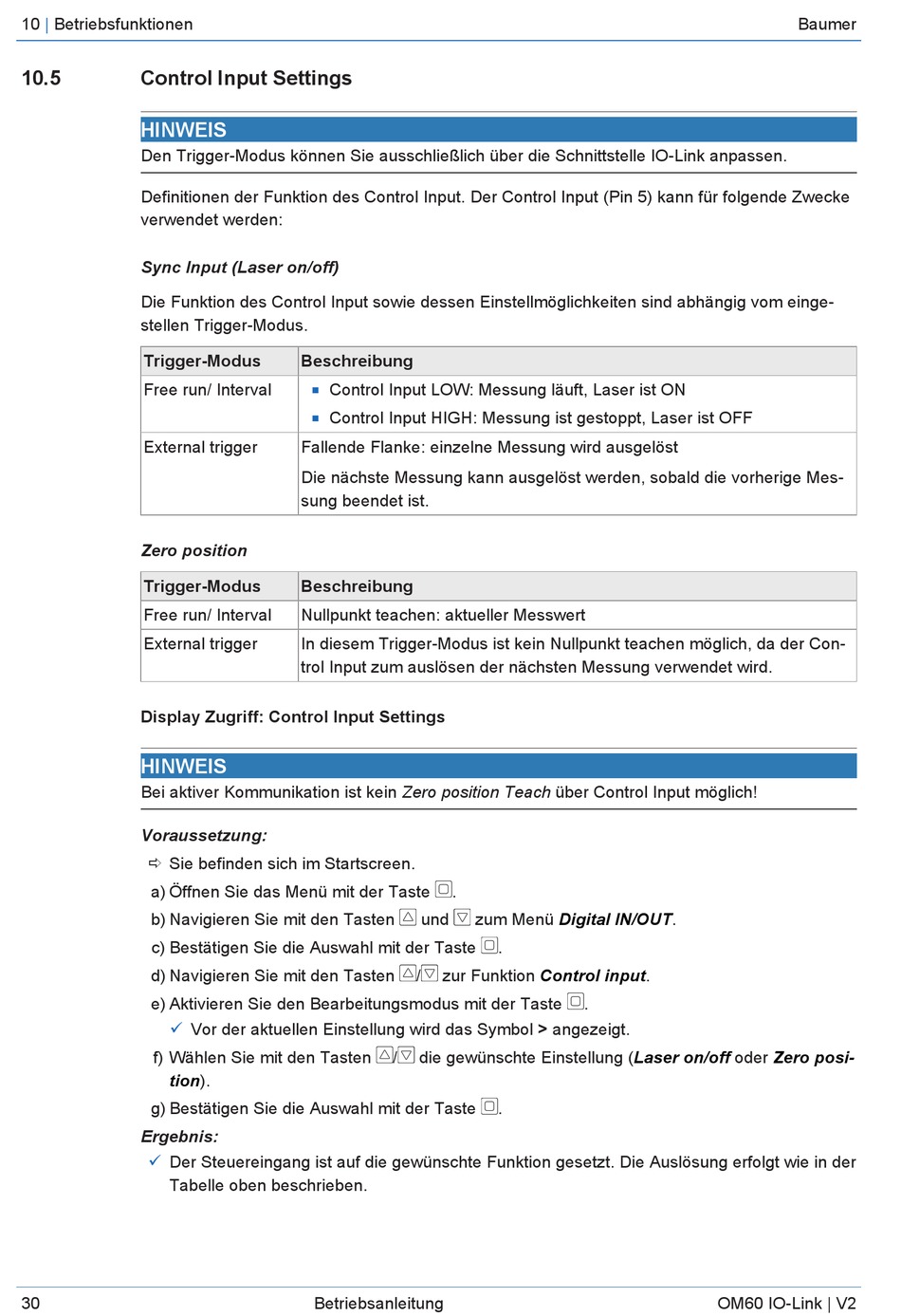

Betriebsfunktionen
10.5
Control Input Settings
HINWEIS
Den Trigger-Modus können Sie ausschließlich über die Schnittstelle IO-Link anpassen.
Definitionen der Funktion des Control Input. Der Control Input (Pin 5) kann für folgende Zwecke
verwendet werden:
Sync Input (Laser on/off)
Die Funktion des Control Input sowie dessen Einstellmöglichkeiten sind abhängig vom einge-
stellen Trigger-Modus.
Trigger-Modus
Free run/ Interval
External trigger
Zero position
Trigger-Modus
Free run/ Interval
External trigger
Display Zugriff: Control Input Settings
HINWEIS
Bei aktiver Kommunikation ist kein Zero position Teach über Control Input möglich!
Voraussetzung:
ð Sie befinden sich im Startscreen.
a) Öffnen Sie das Menü mit der Taste
b) Navigieren Sie mit den Tasten
c) Bestätigen Sie die Auswahl mit der Taste
d) Navigieren Sie mit den Tasten
e) Aktivieren Sie den Bearbeitungsmodus mit der Taste
ü
Vor der aktuellen Einstellung wird das Symbol > angezeigt.
f) Wählen Sie mit den Tasten
tion).
g) Bestätigen Sie die Auswahl mit der Taste
Ergebnis:
ü
Der Steuereingang ist auf die gewünschte Funktion gesetzt. Die Auslösung erfolgt wie in der
Tabelle oben beschrieben.
30
Beschreibung
Control Input LOW: Messung läuft, Laser ist ON
n
Control Input HIGH: Messung ist gestoppt, Laser ist OFF
n
Fallende Flanke: einzelne Messung wird ausgelöst
Die nächste Messung kann ausgelöst werden, sobald die vorherige Mes-
sung beendet ist.
Beschreibung
Nullpunkt teachen: aktueller Messwert
In diesem Trigger-Modus ist kein Nullpunkt teachen möglich, da der Con-
trol Input zum auslösen der nächsten Messung verwendet wird.
.
und
/
zur Funktion
/
die gewünschte Einstellung
Betriebsanleitung
zum Menü
Digital
IN/OUT.
.
Control
input.
.
(Laser on/off
.
Baumer
oder
Zero posi-
OM60 IO-Link | V2
