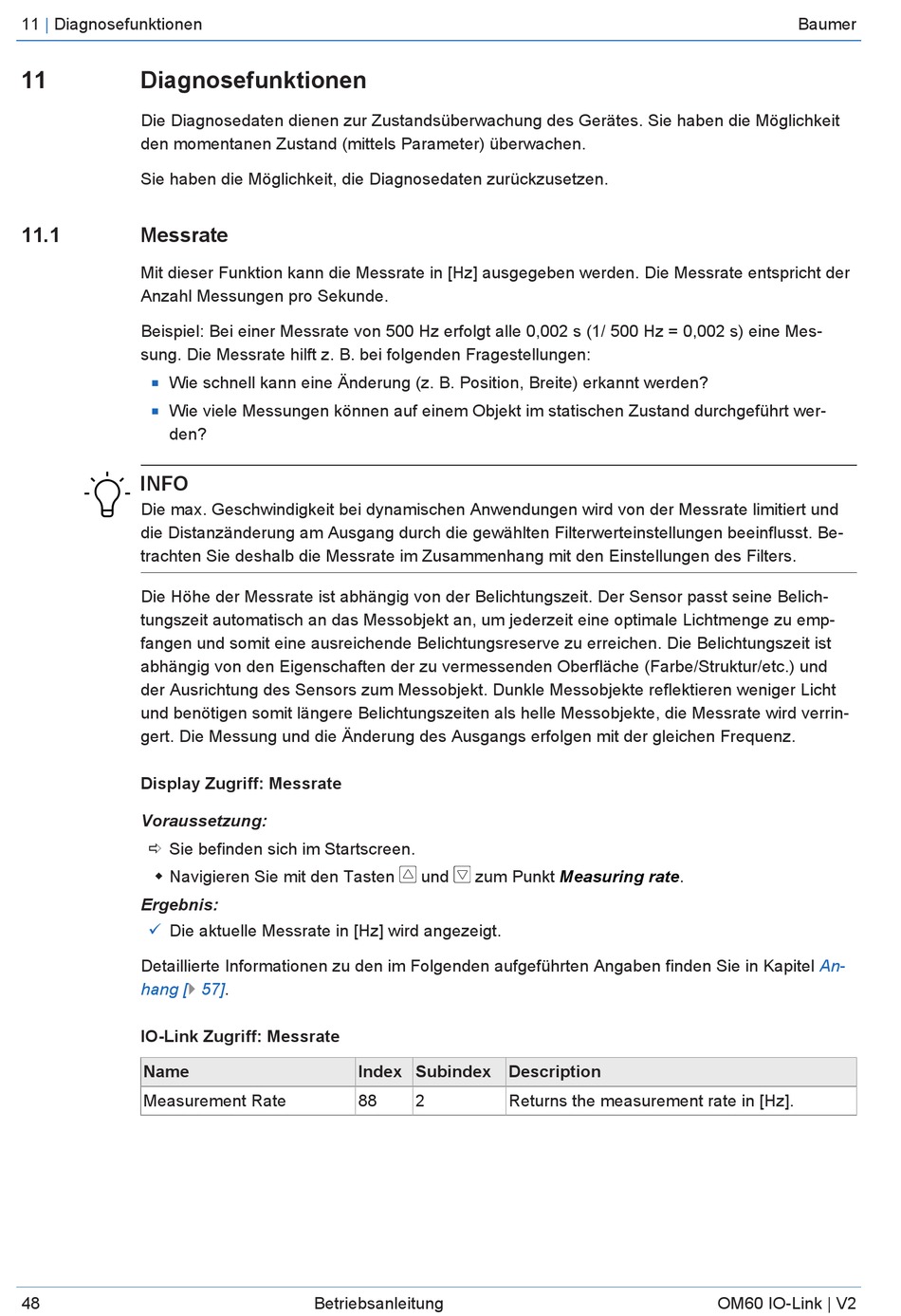

Diagnosefunktionen
11
Diagnosefunktionen
Die Diagnosedaten dienen zur Zustandsüberwachung des Gerätes. Sie haben die Möglichkeit
den momentanen Zustand (mittels Parameter) überwachen.
Sie haben die Möglichkeit, die Diagnosedaten zurückzusetzen.
11.1
Messrate
Mit dieser Funktion kann die Messrate in [Hz] ausgegeben werden. Die Messrate entspricht der
Anzahl Messungen pro Sekunde.
Beispiel: Bei einer Messrate von 500 Hz erfolgt alle 0,002 s (1/ 500 Hz = 0,002 s) eine Mes-
sung. Die Messrate hilft z. B. bei folgenden Fragestellungen:
Wie schnell kann eine Änderung (z. B. Position, Breite) erkannt werden?
n
Wie viele Messungen können auf einem Objekt im statischen Zustand durchgeführt wer-
n
den?
INFO
Die max. Geschwindigkeit bei dynamischen Anwendungen wird von der Messrate limitiert und
die Distanzänderung am Ausgang durch die gewählten Filterwerteinstellungen beeinflusst. Be-
trachten Sie deshalb die Messrate im Zusammenhang mit den Einstellungen des Filters.
Die Höhe der Messrate ist abhängig von der Belichtungszeit. Der Sensor passt seine Belich-
tungszeit automatisch an das Messobjekt an, um jederzeit eine optimale Lichtmenge zu emp-
fangen und somit eine ausreichende Belichtungsreserve zu erreichen. Die Belichtungszeit ist
abhängig von den Eigenschaften der zu vermessenden Oberfläche (Farbe/Struktur/etc.) und
der Ausrichtung des Sensors zum Messobjekt. Dunkle Messobjekte reflektieren weniger Licht
und benötigen somit längere Belichtungszeiten als helle Messobjekte, die Messrate wird verrin-
gert. Die Messung und die Änderung des Ausgangs erfolgen mit der gleichen Frequenz.
Display Zugriff: Messrate
Voraussetzung:
ð Sie befinden sich im Startscreen.
w Navigieren Sie mit den Tasten
Ergebnis:
ü
Die aktuelle Messrate in [Hz] wird angezeigt.
Detaillierte Informationen zu den im Folgenden aufgeführten Angaben finden Sie in Kapitel
hang
[} 57].
IO-Link Zugriff: Messrate
Name
Measurement Rate
48
und
zum Punkt
Index Subindex Description
88
2
Betriebsanleitung
Measuring
rate.
Returns the measurement rate in [Hz].
Baumer
An-
OM60 IO-Link | V2
