10
|
Betriebsfunktionen
10.4

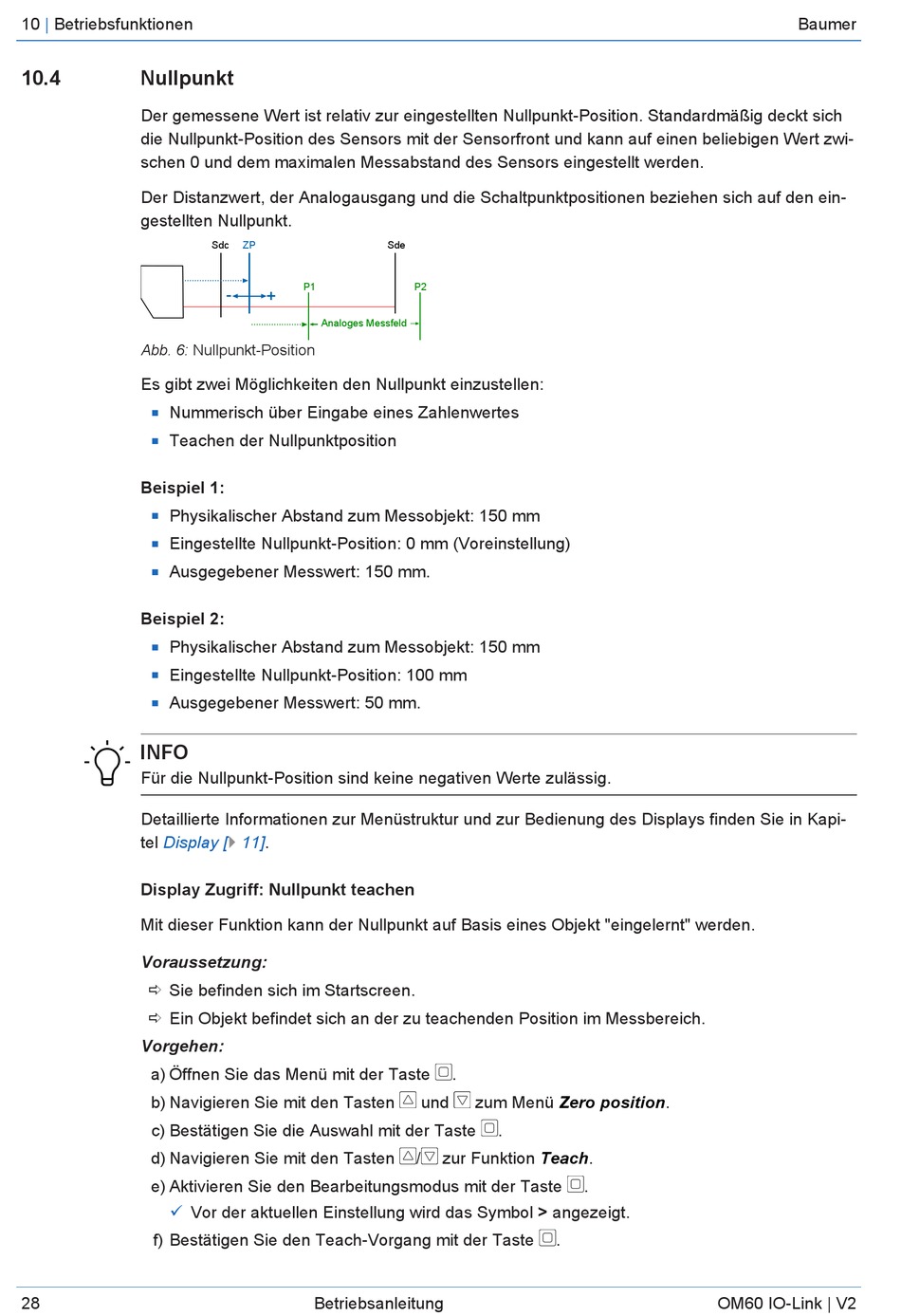

Nullpunkt
Der gemessene Wert ist relativ zur eingestellten Nullpunkt-Position. Standardmäßig deckt sich
die Nullpunkt-Position des Sensors mit der Sensorfront und kann auf einen beliebigen Wert zwi-
schen 0 und dem maximalen Messabstand des Sensors eingestellt werden.
Der Distanzwert, der Analogausgang und die Schaltpunktpositionen beziehen sich auf den ein-
gestellten Nullpunkt.
Abb. 6: Nullpunkt-Position
Es gibt zwei Möglichkeiten den Nullpunkt einzustellen:
Nummerisch über Eingabe eines Zahlenwertes
n
Teachen der Nullpunktposition
n
Beispiel 1:
Physikalischer Abstand zum Messobjekt: 150 mm
n
Eingestellte Nullpunkt-Position: 0 mm (Voreinstellung)
n
Ausgegebener Messwert: 150 mm.
n
Beispiel 2:
Physikalischer Abstand zum Messobjekt: 150 mm
n
Eingestellte Nullpunkt-Position: 100 mm
n
Ausgegebener Messwert: 50 mm.
n
INFO
Für die Nullpunkt-Position sind keine negativen Werte zulässig.
Detaillierte Informationen zur Menüstruktur und zur Bedienung des Displays finden Sie in Kapi-
tel
Display
Display Zugriff: Nullpunkt teachen
Mit dieser Funktion kann der Nullpunkt auf Basis eines Objekt "eingelernt" werden.
Voraussetzung:
ð Sie befinden sich im Startscreen.
ð Ein Objekt befindet sich an der zu teachenden Position im Messbereich.
Vorgehen:
a) Öffnen Sie das Menü mit der Taste
b) Navigieren Sie mit den Tasten
c) Bestätigen Sie die Auswahl mit der Taste
d) Navigieren Sie mit den Tasten
e) Aktivieren Sie den Bearbeitungsmodus mit der Taste
ü
Vor der aktuellen Einstellung wird das Symbol > angezeigt.
f) Bestätigen Sie den Teach-Vorgang mit der Taste
28
Sdc
ZP
P1
-
+
Analoges Messfeld
[} 11].
Betriebsanleitung
Sde
P2
.
und
zum Menü
.
/
zur Funktion Teach.
.
Zero
position.
.
OM60 IO-Link | V2
Baumer
