10
|

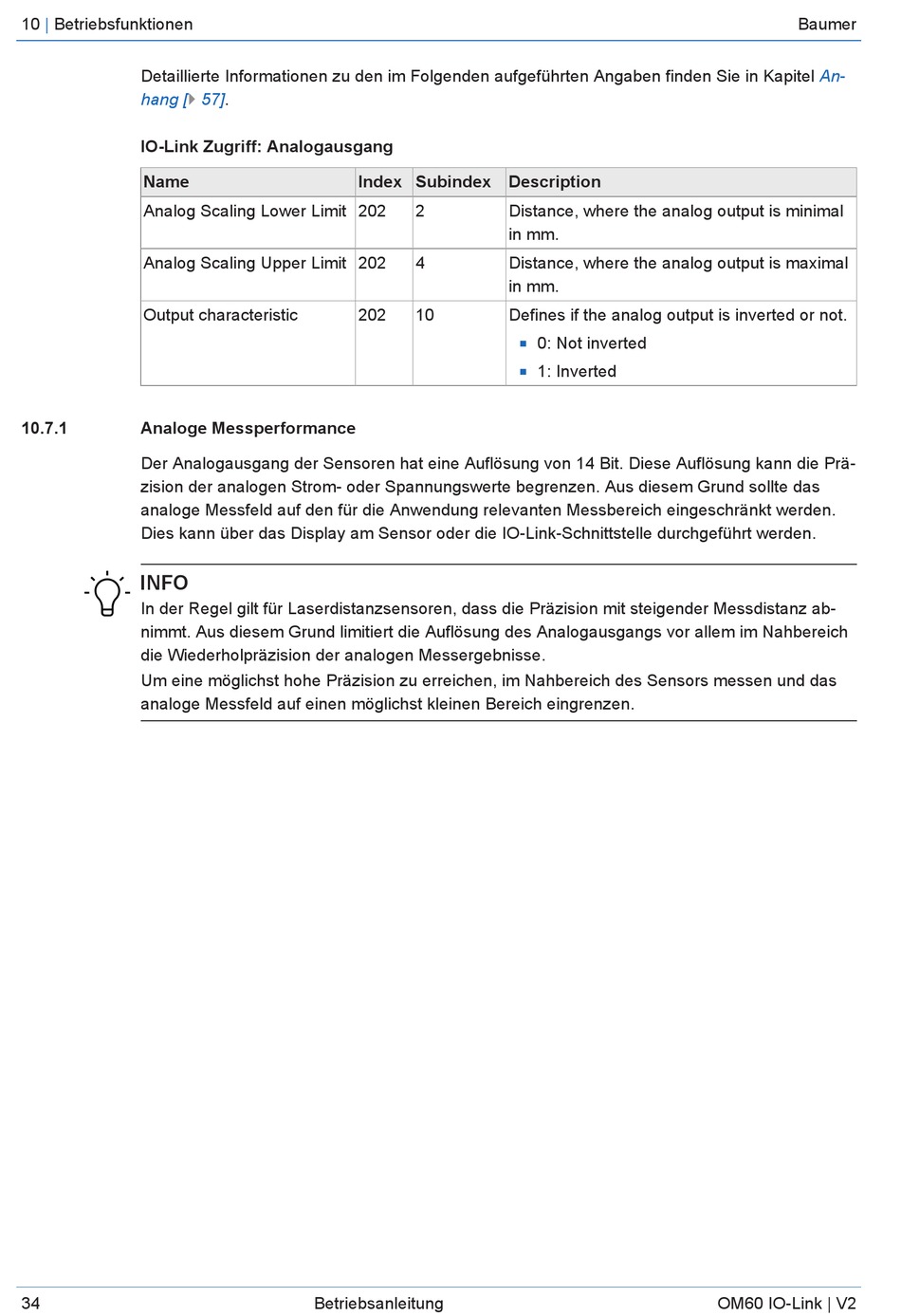

Betriebsfunktionen
Detaillierte Informationen zu den im Folgenden aufgeführten Angaben finden Sie in Kapitel
hang
[} 57].
IO-Link Zugriff: Analogausgang
Name
Analog Scaling Lower Limit 202
Analog Scaling Upper Limit 202
Output characteristic
10.7.1
Analoge Messperformance
Der Analogausgang der Sensoren hat eine Auflösung von 14 Bit. Diese Auflösung kann die Prä-
zision der analogen Strom- oder Spannungswerte begrenzen. Aus diesem Grund sollte das
analoge Messfeld auf den für die Anwendung relevanten Messbereich eingeschränkt werden.
Dies kann über das Display am Sensor oder die IO-Link-Schnittstelle durchgeführt werden.
INFO
In der Regel gilt für Laserdistanzsensoren, dass die Präzision mit steigender Messdistanz ab-
nimmt. Aus diesem Grund limitiert die Auflösung des Analogausgangs vor allem im Nahbereich
die Wiederholpräzision der analogen Messergebnisse.
Um eine möglichst hohe Präzision zu erreichen, im Nahbereich des Sensors messen und das
analoge Messfeld auf einen möglichst kleinen Bereich eingrenzen.
34
Index Subindex Description
2
4
202
10
Betriebsanleitung
Distance, where the analog output is minimal
in mm.
Distance, where the analog output is maximal
in mm.
Defines if the analog output is inverted or not.
0: Not inverted
n
1: Inverted
n
Baumer
An-
OM60 IO-Link | V2
