Baumer

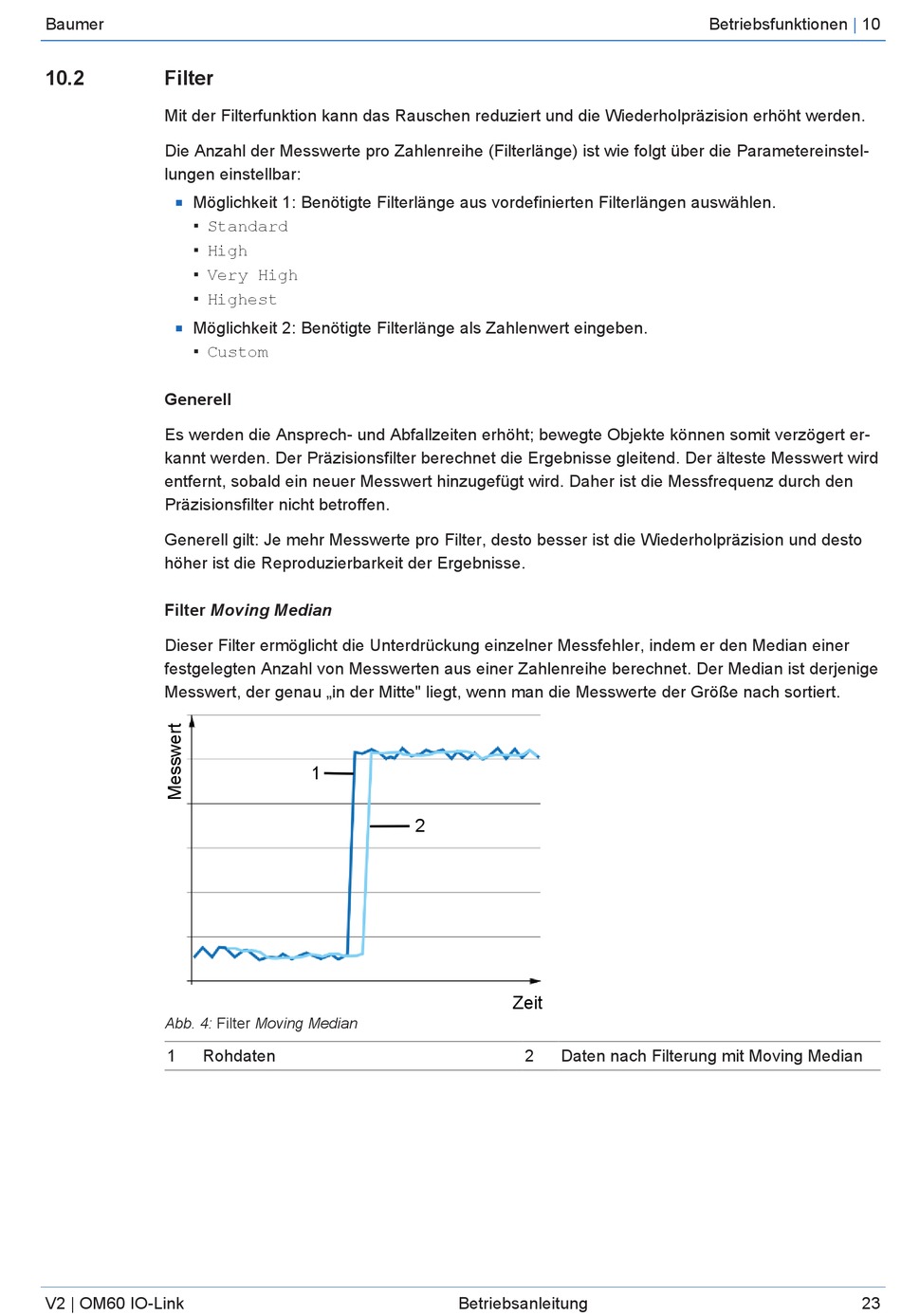

10.2
Filter
Mit der Filterfunktion kann das Rauschen reduziert und die Wiederholpräzision erhöht werden.
Die Anzahl der Messwerte pro Zahlenreihe (Filterlänge) ist wie folgt über die Parametereinstel-
lungen einstellbar:
Möglichkeit 1: Benötigte Filterlänge aus vordefinierten Filterlängen auswählen.
n
▪ Standard
▪ High
▪ Very High
▪ Highest
Möglichkeit 2: Benötigte Filterlänge als Zahlenwert eingeben.
n
▪ Custom
Generell
Es werden die Ansprech- und Abfallzeiten erhöht; bewegte Objekte können somit verzögert er-
kannt werden. Der Präzisionsfilter berechnet die Ergebnisse gleitend. Der älteste Messwert wird
entfernt, sobald ein neuer Messwert hinzugefügt wird. Daher ist die Messfrequenz durch den
Präzisionsfilter nicht betroffen.
Generell gilt: Je mehr Messwerte pro Filter, desto besser ist die Wiederholpräzision und desto
höher ist die Reproduzierbarkeit der Ergebnisse.
Filter Moving Median
Dieser Filter ermöglicht die Unterdrückung einzelner Messfehler, indem er den Median einer
festgelegten Anzahl von Messwerten aus einer Zahlenreihe berechnet. Der Median ist derjenige
Messwert, der genau „in der Mitte" liegt, wenn man die Messwerte der Größe nach sortiert.
Abb. 4: Filter Moving Median
1
Rohdaten
V2 | OM60 IO-Link
1
2
Betriebsanleitung
Zeit
2
Daten nach Filterung mit Moving Median
Betriebsfunktionen
|
10
23
