Verhalten bei fehlerhaften Messwerten
Mit dieser Funktion kann das Verhalten des Sensors festgelegt werden, wenn der Sensor einen
ungültigen Messwert aufnimmt. Mit der Funktion können z. B. in einer dynamischen Anwendung
wiederkehrende Reflexionen von Maschinenbauteilen oder Reflexionen vom Messobjekt ausge-
blendet werden. Ungültige Messwerte treten auf, wenn
sich kein Objekt im Messbereich (MR) befindet oder
n
das Signal auf Grund von Reflexionen oder nicht erkennbaren Objekten zu schwach ist.
n
Die Funktion ist über die folgenden Parameter einstellbar:
Zustand des Analogausgangs bei ungültigem Messwert festlegen (Value After Dropout).
n
Mögliche Optionen:
▪ Last Valid (Freeze) – Analogausgang hält den letzten gültigen Messwert.
▪ Minimum Value – Analogausgang hält den min. Ausgabepunkt.
▪ Maximum Value – Analogausgang hält den max. Ausgabepunkt.
Die Zeitspanne (Hold time) legt fest, wie lange ein ungültiger Messwert unterdrückt werden
n
soll. Die Zeitspanne wird genutzt, um ungültige Messwerte an den Ausgängen auszublen-
den. Der Ausgang wird erst nach Ablauf der Zeitspanne gesetzt.
Verarbeitung ungültiger Messwerte – Beispiel 1
Parameter:
n
▪ Art der Verarbeitung ungültiger Messwerte: min. Ausgabepunkt
▪ Zeitspanne (Hold Time): 1000 ms
Interpretation: Ungültige Messwerte werden sowohl am Digital- als auch am Analogausgang
n
ignoriert. Während der Zeitspanne wird der zuletzt gültige Wert gehalten. Die Art der Verar-
beitung ungültiger Messwerte hat hier noch keinen Einfluss.
mm
250
50

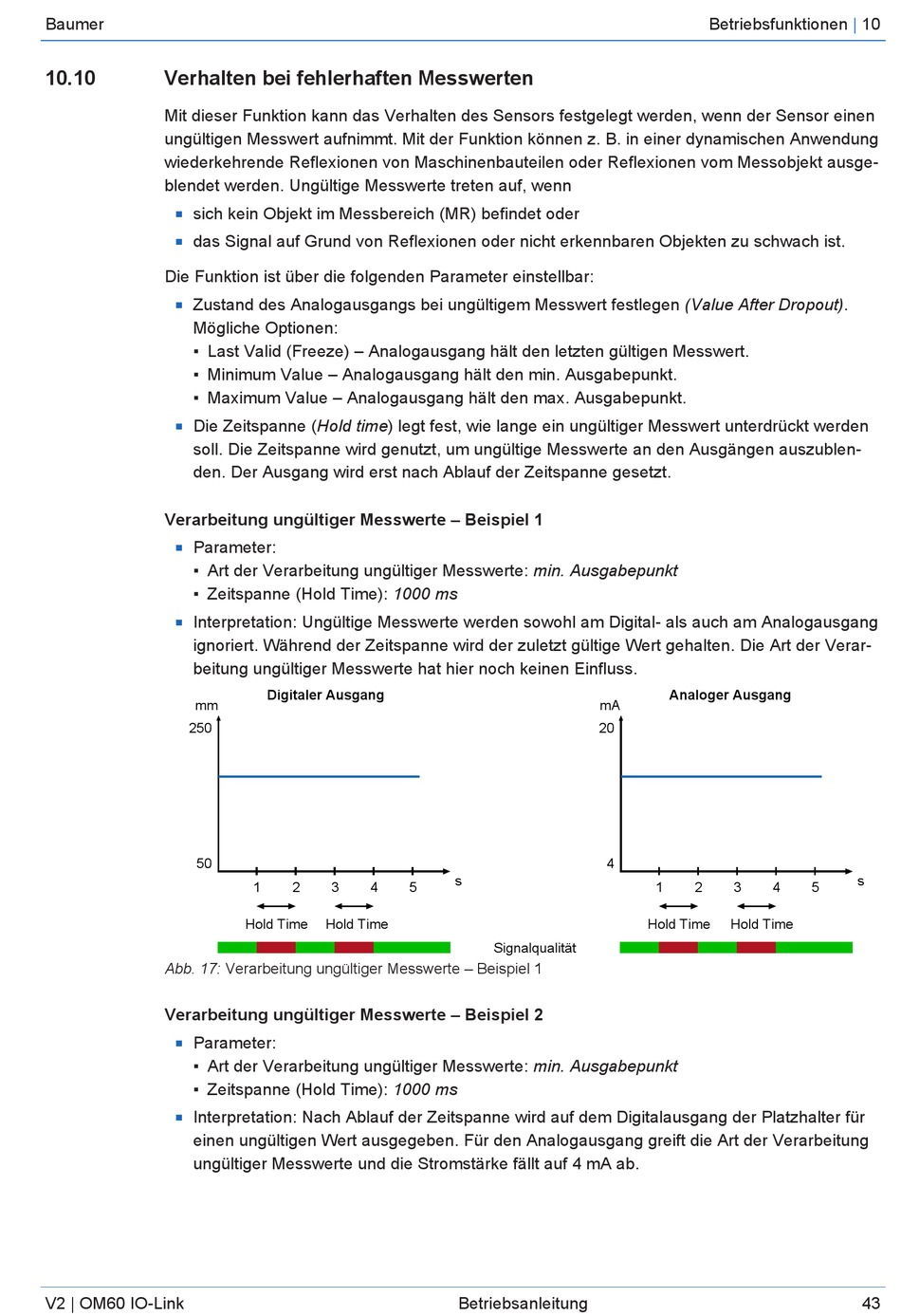

Abb. 17: Verarbeitung ungültiger Messwerte – Beispiel 1
Verarbeitung ungültiger Messwerte – Beispiel 2
Parameter:
n
▪ Art der Verarbeitung ungültiger Messwerte: min. Ausgabepunkt
▪ Zeitspanne (Hold Time): 1000 ms
Interpretation: Nach Ablauf der Zeitspanne wird auf dem Digitalausgang der Platzhalter für
n
einen ungültigen Wert ausgegeben. Für den Analogausgang greift die Art der Verarbeitung
ungültiger Messwerte und die Stromstärke fällt auf 4 mA ab.
