Baumer

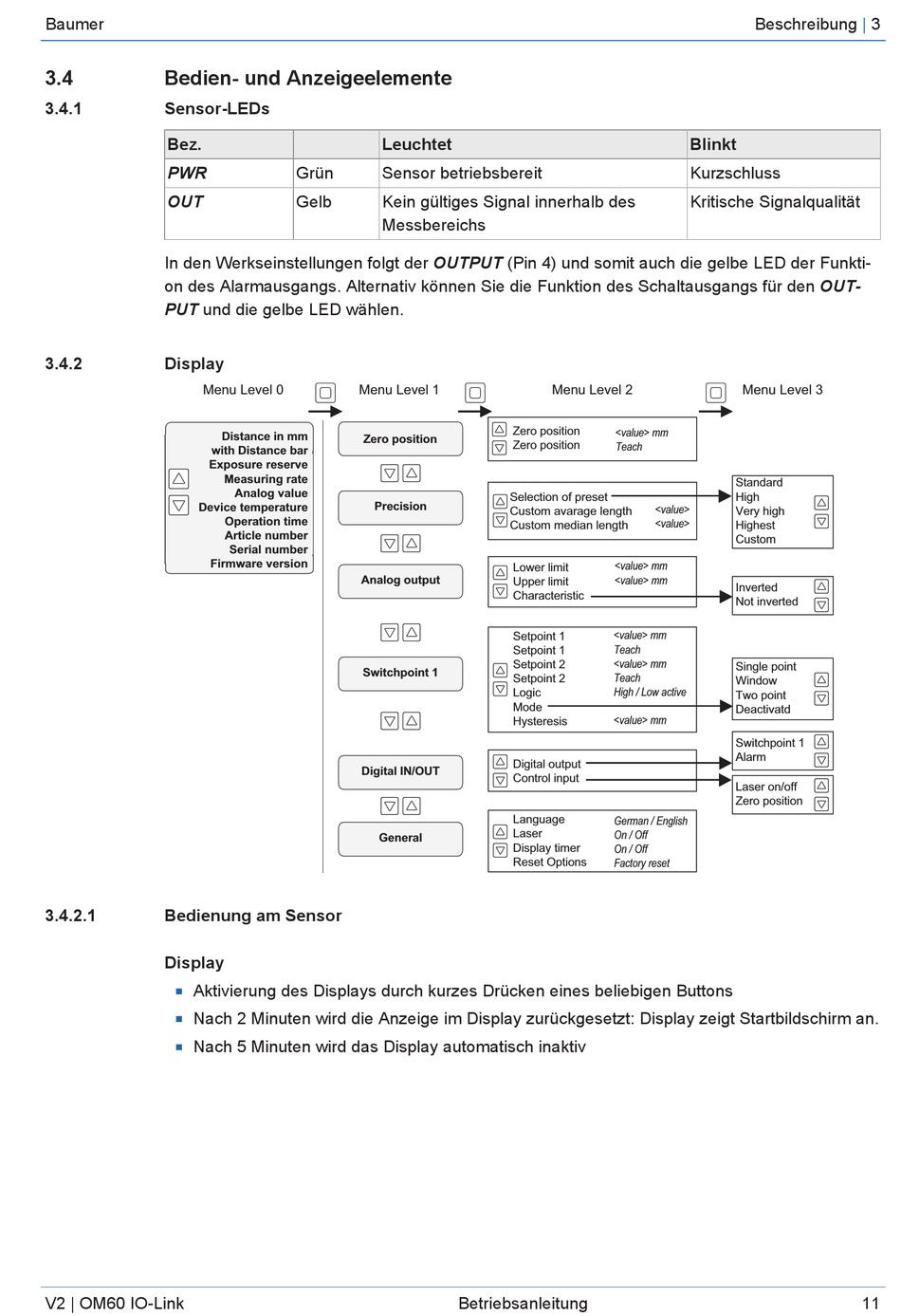

3.4
Bedien- und Anzeigeelemente
3.4.1
Sensor-LEDs
Bez.
PWR
OUT
In den Werkseinstellungen folgt der OUTPUT (Pin 4) und somit auch die gelbe LED der Funkti-
on des Alarmausgangs. Alternativ können Sie die Funktion des Schaltausgangs für den OUT-
PUT und die gelbe LED wählen.
3.4.2
Display
Menu Level 0
with Distance bar
Exposure reserve
Device temperature
Firmware version
3.4.2.1
Bedienung am Sensor
Display
Aktivierung des Displays durch kurzes Drücken eines beliebigen Buttons
n
Nach 2 Minuten wird die Anzeige im Display zurückgesetzt: Display zeigt Startbildschirm an.
n
Nach 5 Minuten wird das Display automatisch inaktiv
n
V2 | OM60 IO-Link
Leuchtet
Grün
Sensor betriebsbereit
Gelb
Kein gültiges Signal innerhalb des
Messbereichs
Menu Level 1
Distance in mm
Zero position
Measuring rate
Analog value
Precision
Operation time
Article number
Serial number
Analog output
Switchpoint 1
Digital IN/OUT
General
Menu Level 2
Zero position
<value> mm
Zero position
Teach
Selection of preset
Custom avarage length
Custom median length
<value> mm
Lower limit
<value> mm
Upper limit
Characteristic
<value> mm
Setpoint 1
Teach
Setpoint 1
<value> mm
Setpoint 2
Teach
Setpoint 2
High / Low active
Logic
Mode
<value> mm
Hysteresis
Digital output
Control input
Language
German / English
Laser
On / Off
Display timer
On / Off
Reset Options
Factory reset
Betriebsanleitung
Beschreibung
Blinkt
Kurzschluss
Kritische Signalqualität
Menu Level 3
Standard
High
<value>
Very high
<value>
Highest
Custom
Inverted
Not inverted
Single point
Window
Two point
Deactivatd
Switchpoint 1
Alarm
Laser on/off
Zero position
|
3
11
