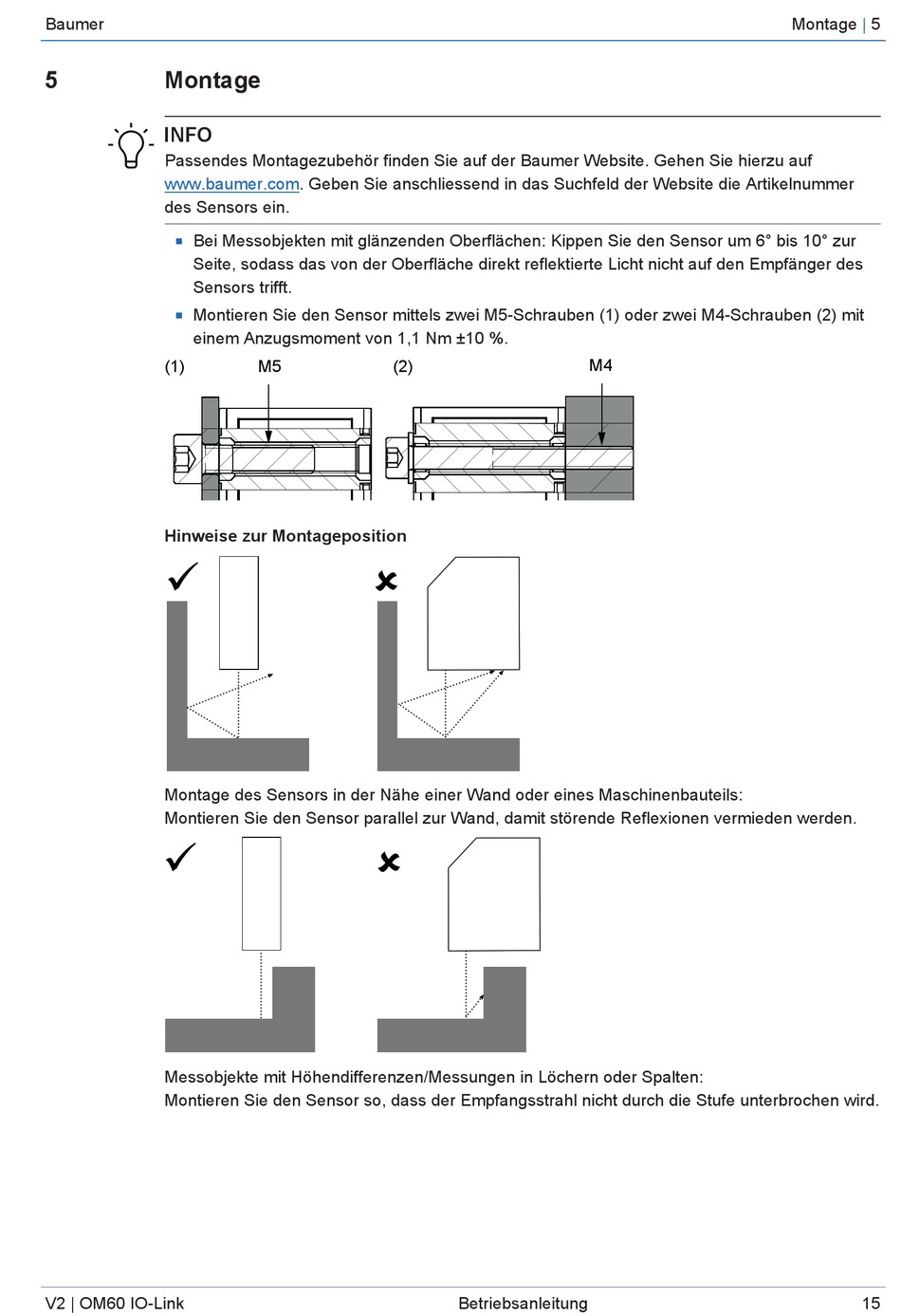

Montage
INFO
Passendes Montagezubehör finden Sie auf der Baumer Website. Gehen Sie hierzu auf
www.baumer.com. Geben Sie anschliessend in das Suchfeld der Website die Artikelnummer
des Sensors ein.
Bei Messobjekten mit glänzenden Oberflächen: Kippen Sie den Sensor um 6° bis 10° zur
n
Seite, sodass das von der Oberfläche direkt reflektierte Licht nicht auf den Empfänger des
Sensors trifft.
Montieren Sie den Sensor mittels zwei M5-Schrauben (1) oder zwei M4-Schrauben (2) mit
n
einem Anzugsmoment von 1,1 Nm ±10 %.
(1)
M5
Hinweise zur Montageposition
ü
Montage des Sensors in der Nähe einer Wand oder eines Maschinenbauteils:
Montieren Sie den Sensor parallel zur Wand, damit störende Reflexionen vermieden werden.
ü
Messobjekte mit Höhendifferenzen/Messungen in Löchern oder Spalten:
Montieren Sie den Sensor so, dass der Empfangsstrahl nicht durch die Stufe unterbrochen wird.
V2 | OM60 IO-Link
M5
(2)
M5
û
û
M4
M4
