VACON® NXI Inverter FI9–FI14
Bedienungsanleitung
A
Externe Versorgung
B
Lüfter
C
Ladeschalter
D
Laderelais

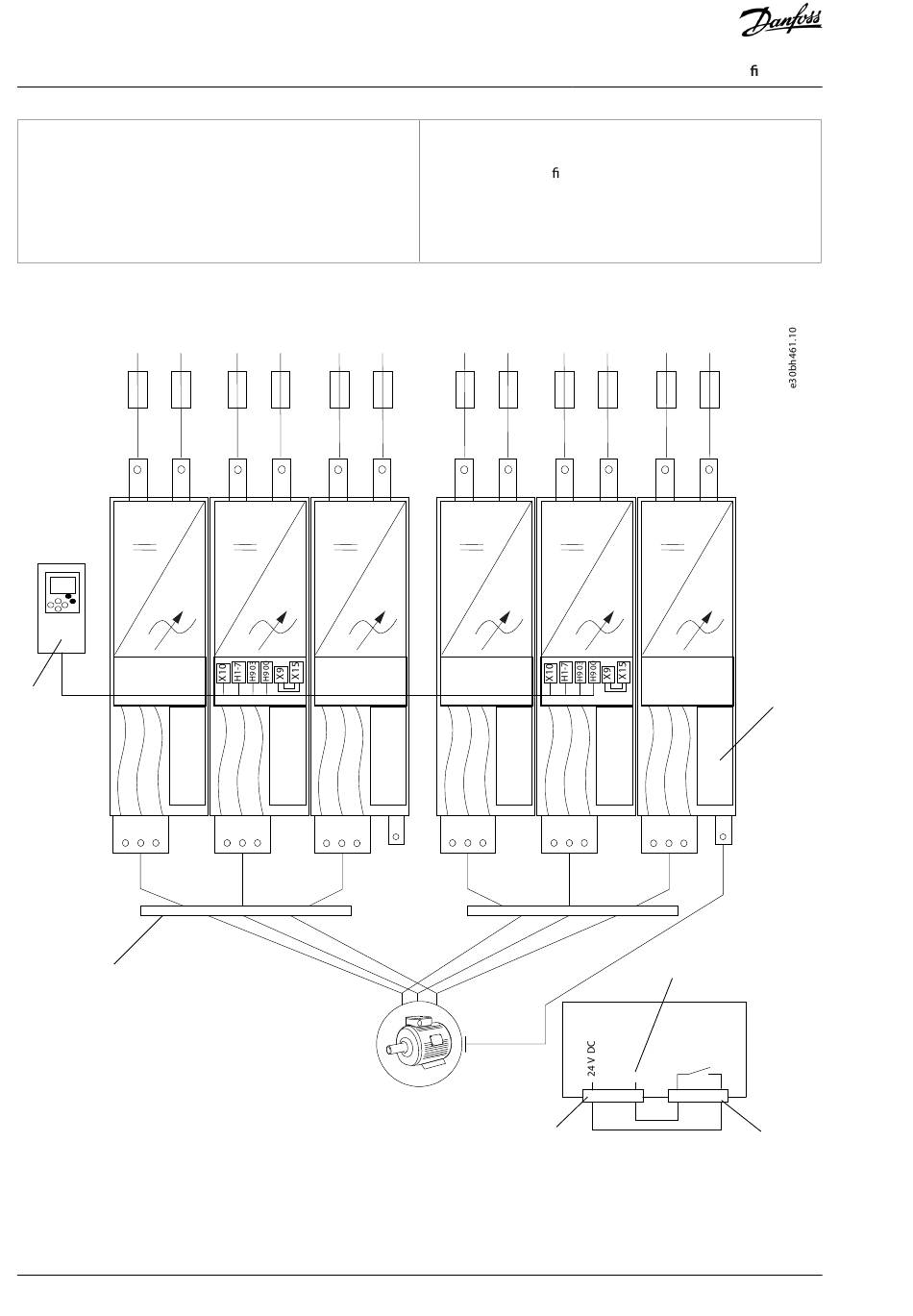

12.3.4 Prinzipschaltbild für FI14
DC+
DC-
B+
B-
FI10 / U
F
U
E
Abbildung 45: Prinzipschaltbild für FI14 ohne Ladeschaltung
98 | Danfoss A/S © | 2019.11
DC+
DC-
DC+
DC-
B+
B-
B+
B-
FI10 / V
FI10 / W
PE
V
W
E
Rückmeldung Ladevorgang
F
Ausgangs lter (optional erhältlich)
G
NXP-Steuereinheit
DC+
DC-
DC+
DC-
B+
B-
B+
B-
FI10 / U
FI10 / V
U
V
X9
25
D
AQ304441431479DE-000101 / DPD01409E
Spezi kationen
DC+
DC-
B+
B-
FI10 / W
A
PE
W
B
X15
26
21 22 23
C
