VACON® NXI Inverter FI9–FI14
Bedienungsanleitung
3 Produktübersicht
3.1 Einführung
Die Abbildung zeigt das Blockschaltbild des Vacon
Einheiten: der Leistungseinheit und der Steuereinheit.
Die Leistungseinheit enthält eine Wechselrichterbrücke aus IGBT-Schaltern, die eine symmetrische 3-phasige PWM-modulierte
Wechselspannung zum Motor erzeugt. Zum Schutz der Zwischenkreiskondensatoren ist die Fähigkeit zur DC-Ladung erforderlich.
Der Motor- und Applikationssteuerblock basiert auf Mikroprozessorsoftware. Der Mikroprozessor steuert den Motor anhand der In-
formationen, die er durch Messungen und Parametereinstellungen bzw. über Steuerein-/ausgänge und die Bedieneinheit erhält.
Der Motor- und Applikationssteuerblock steuert den Modulator-ASIC, der wiederum die IGBT-Schaltstellungen berechnet. IGBT-An-
steuerkarten verstärken diese Signale zur Ansteuerung der IGBT-Wechselrichterbrücke.
Leistungsteil
B+
B-
Bedieneinheit
Steuereinheit
E/A
Steckplatz A

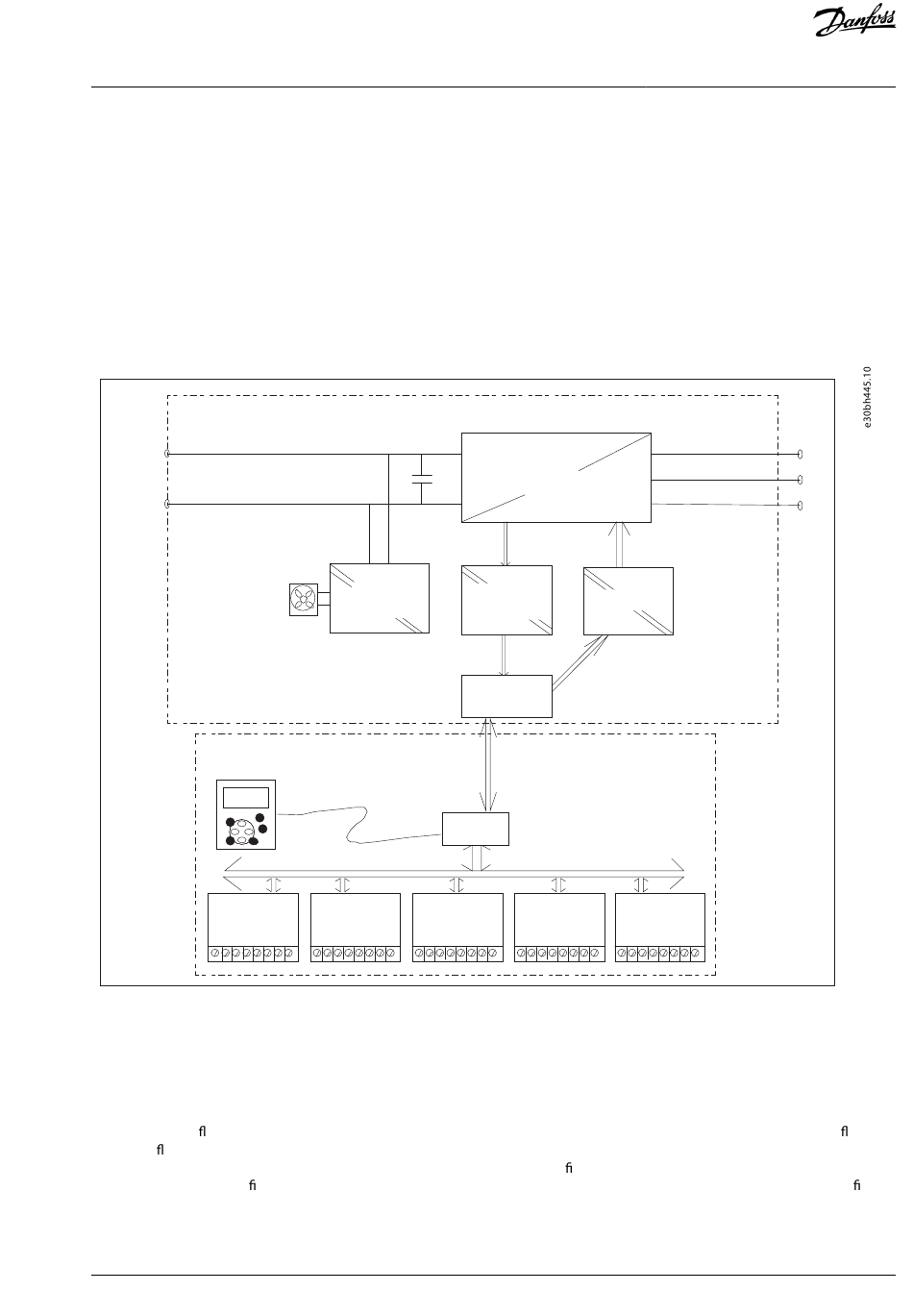

Abbildung 1: Blockschaltbild des VACON
Die Bedieneinheit bildet die Schnittstelle zwischen dem Benutzer und dem Wechselrichter. Sie dient zum Einstellen von Parametern,
Lesen von Statusdaten und Erteilen von Steuerbefehlen. Sie ist abnehmbar und kann extern bedient werden; dabei ist sie über ein
Kabel an den Wechselrichter angeschlossen. Statt der Bedieneinheit kann auch ein PC zur Steuerung des Wechselrichters verwendet
werden, der über ein ähnliches Kabel angeschlossen ist (VACON
Die Benutzerober äche der Basissteuerung und deren Parameter (Basisapplikation) sind sehr einfach zu handhaben. Wenn exi-
blere Ober ächen bzw. Parameter erforderlich sind, kann aus dem „All-In-One"-Applikationspaket eine geeignetere Applikation aus-
gewählt werden. Weitere Informationen zu den verschiedenen Applikationen nden Sie im „All-In-One"-Applikationshandbuch. Die
Entwicklung kundenspezi scher Applikationen kann mit dem VACON
en Standard-SPS-Programmiersprachen durchgeführt werden. Die externe SPS kann in vielen Applikationen durch die VACON
NXP-Steuereinheit ersetzt werden, da sie über umfangreiche E/A- und Feldbus-Optionen und einfache Programmierbarkeit verfügt.
Danfoss A/S © 2019.11
®
NX Inverters. Der Wechselrichter besteht in mechanischer Hinsicht aus zwei
Lüfter
Spannungs-
versorgung
Steuerung
E/A
E/A
Steckplatz B
Steckplatz C
®
NX Inverters
IGBT-Wechsel
richter
Messungen
Antrieb
ASIC
E/A
E/A
Steckplatz D
Steckplatz E
®
RS232PC –1.5M).
®
Programmierwerkzeug und den in der IEC 61131/3 de niert-
AQ304441431479DE-000101 / DPD01409E | 15
Produktübersicht
U
V
W
®
