VACON® NXI Inverter FI9–FI14
Bedienungsanleitung

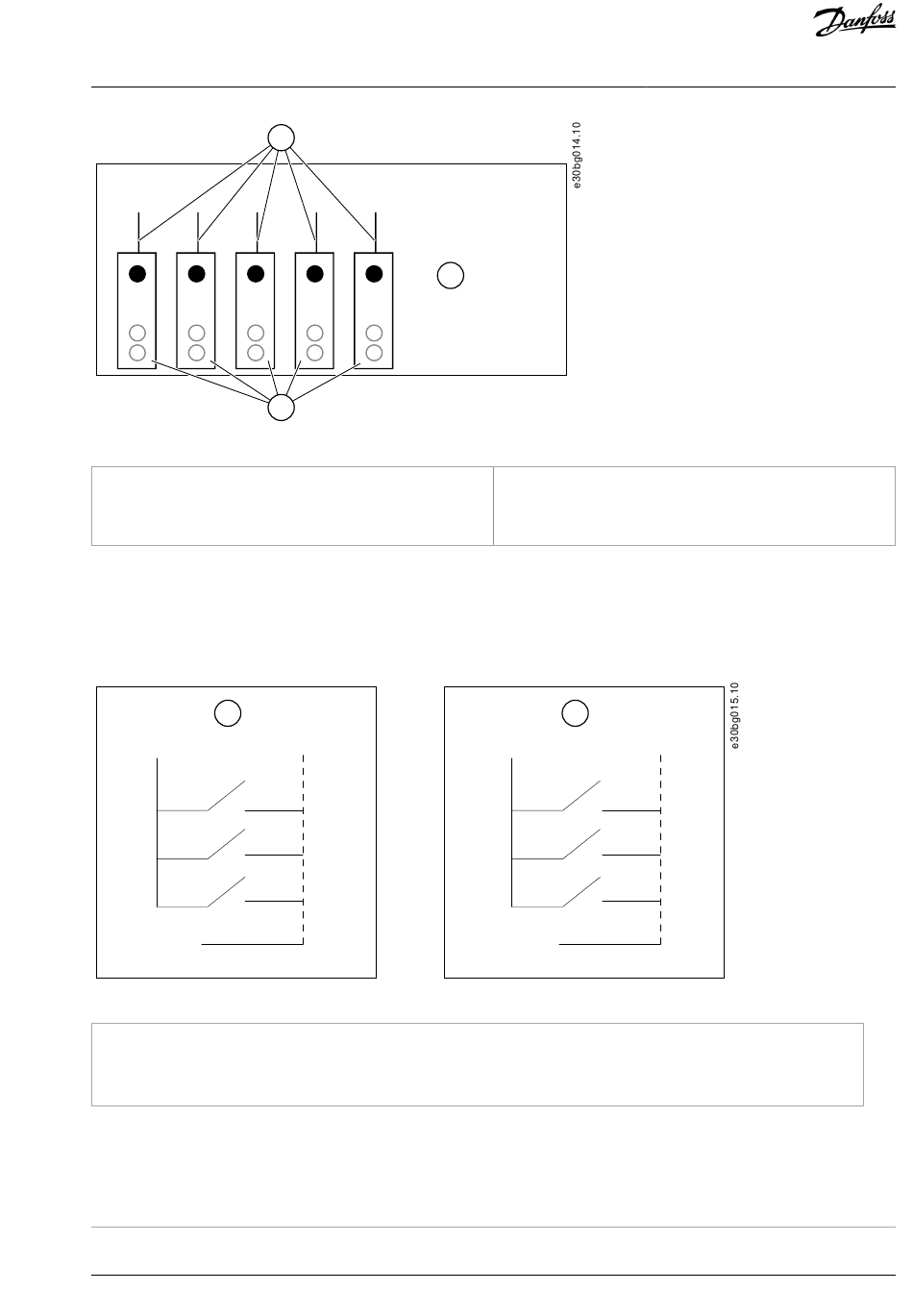

Abbildung 16: Max. Last am Ausgang +24 V/EXT+24 V
A
Höchstlast 150 mA
B
+24-V-Ausgang
7.3.2.1 Signalinversion der Digitaleingänge
Der aktive Signalpegel unterscheidet sich je nachdem, ob die Eingänge mit gemeinsamem Bezug CMA und CMB (Klemmen 11 und
17) mit +24 V oder mit Masse (0 V) verbunden sind.
Die 24-V-Steuerspannung und die Erde für die Digitaleingänge und die Eingänge mit gemeinsamem Bezug (CMA, CMB) können
intern oder extern sein.
A
+24V
GND
Abbildung 17: Positive/Negative Logik
A
Positive Logik (+24 V ist das aktive Signal) = der Eingang ist bei geschlossenem Schalter aktiv.
B
Negative Logik (0 V ist das aktive Signal) = der Eingang ist bei geschlossenem Schalter aktiv. Die Steckbrücke X3
muss auf „CMA/CMB von Masse isoliert" gesetzt werden.
Weiterführende Links
•
Steckbrückenauswahl auf der OPTA1-Basiskarte
Danfoss A/S © 2019.11
A
C
=
B
DIN1
DIN2
DIN3
CMA
C
Höchstlast 250 mA
B
GND
+24V
Steuereinheit
DIN1
DIN2
DIN3
CMA
AQ304441431479DE-000101 / DPD01409E | 41
