VACON® NXI Inverter FI9–FI14
Bedienungsanleitung
8 Verwendung der Bedieneinheit
8.1 Navigation in der Bedieneinheit
Die Daten des Frequenzumrichters sind in Menüs und Untermenüs unterteilt. Befolgen Sie diese Anweisungen zum Navigieren in
der Menüstruktur der Bedieneinheit.
Verfahren
1.
Verwenden Sie für die Navigation zwischen den Menüs die Browsertasten Nach oben und Nach unten.
2.
Drücken Sie die Menütaste (rechts), um eine Gruppe oder ein Element aufzurufen.
Drücken Sie die Menütaste (links), um zur vorherigen Ebene zurückzukehren.
Das Display zeigt die aktuelle Position im Menü, zum Beispiel S6.3.2. Das Display zeigt auch den Namen der Gruppe
oder des Elements der aktuellen Position an.
RUN
A
B
Betriebsdaten
C

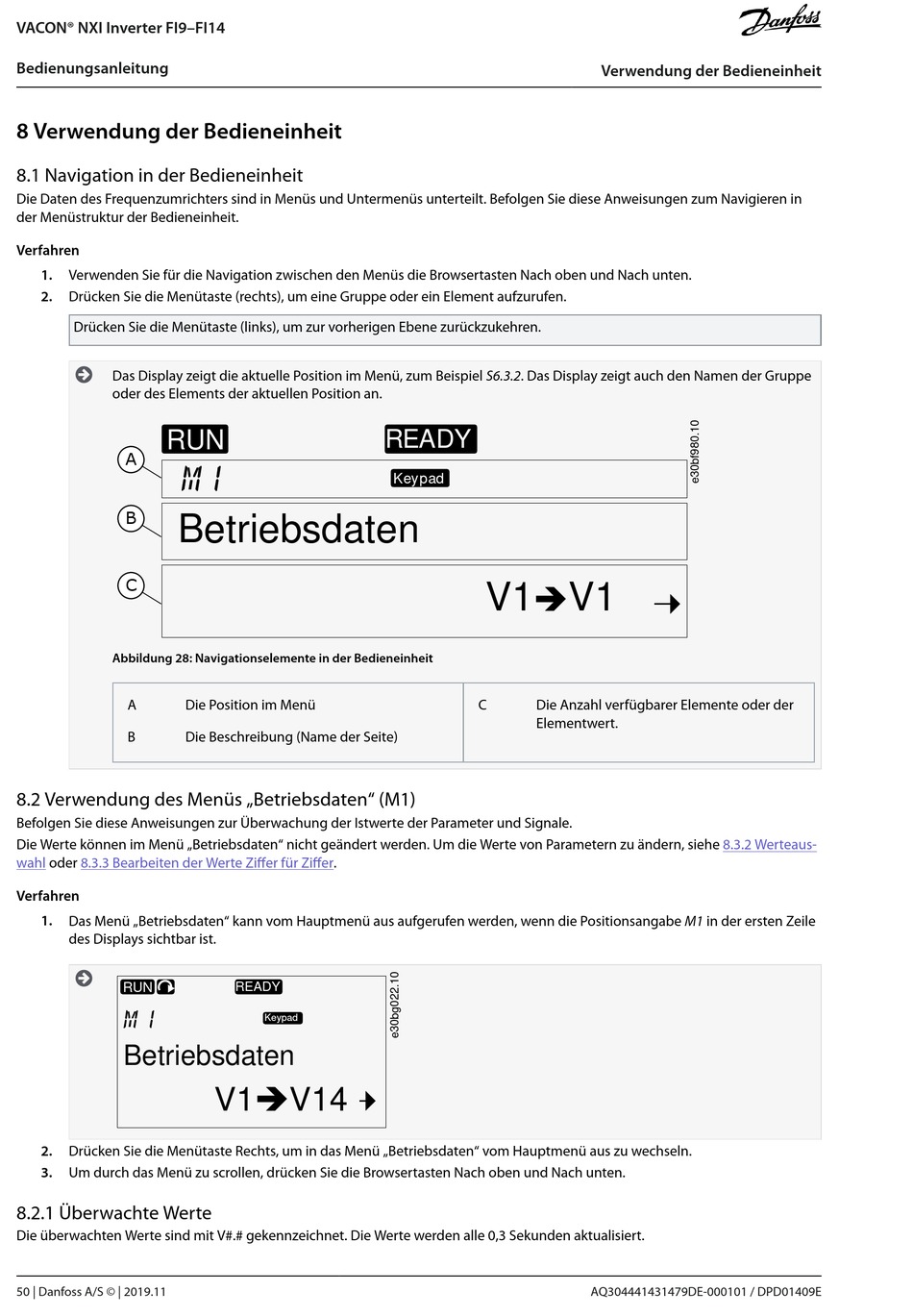

Abbildung 28: Navigationselemente in der Bedieneinheit
A
Die Position im Menü
B
Die Beschreibung (Name der Seite)
8.2 Verwendung des Menüs „Betriebsdaten" (M1)
Befolgen Sie diese Anweisungen zur Überwachung der Istwerte der Parameter und Signale.
Die Werte können im Menü „Betriebsdaten" nicht geändert werden. Um die Werte von Parametern zu ändern, siehe
wahl
oder
8.3.3 Bearbeiten der Werte Zi er für Zi
Verfahren
1.
Das Menü „Betriebsdaten" kann vom Hauptmenü aus aufgerufen werden, wenn die Positionsangabe M1 in der ersten Zeile
des Displays sichtbar ist.
RUN
Betriebsdaten
2.
Drücken Sie die Menütaste Rechts, um in das Menü „Betriebsdaten" vom Hauptmenü aus zu wechseln.
3.
Um durch das Menü zu scrollen, drücken Sie die Browsertasten Nach oben und Nach unten.
8.2.1 Überwachte Werte
Die überwachten Werte sind mit V#.# gekennzeichnet. Die Werte werden alle 0,3 Sekunden aktualisiert.
50 | Danfoss A/S © | 2019.11
READY
er.
READY
Keypad
V1
V14
Keypad
V1 V1
C
Die Anzahl verfügbarer Elemente oder der
Elementwert.
Verwendung der Bedieneinheit
8.3.2 Werteaus-
AQ304441431479DE-000101 / DPD01409E
