VACON® NXI Inverter FI9–FI14
Bedienungsanleitung
Steckbrückenblock X1:
Modus AI1
A B C D
Modus AI1: 0 bis 20 mA; Stromeingang
A B C D
Modus AI1: Spannungseingang; 0 bis 10 V
A B C D
Modus AI1: Spannungseingang;
0 bis 10 V differenzial
A B C D
Modus AI1: Spannungseingang;
-0 bis 10 V
Steckbrückenblock X6:
Modus AO1
A B C D
Modus AO1: 0 bis 20 mA; Stromausgang
A B C D
Modus AO1: Spannungsausgang;
0 bis 10 V

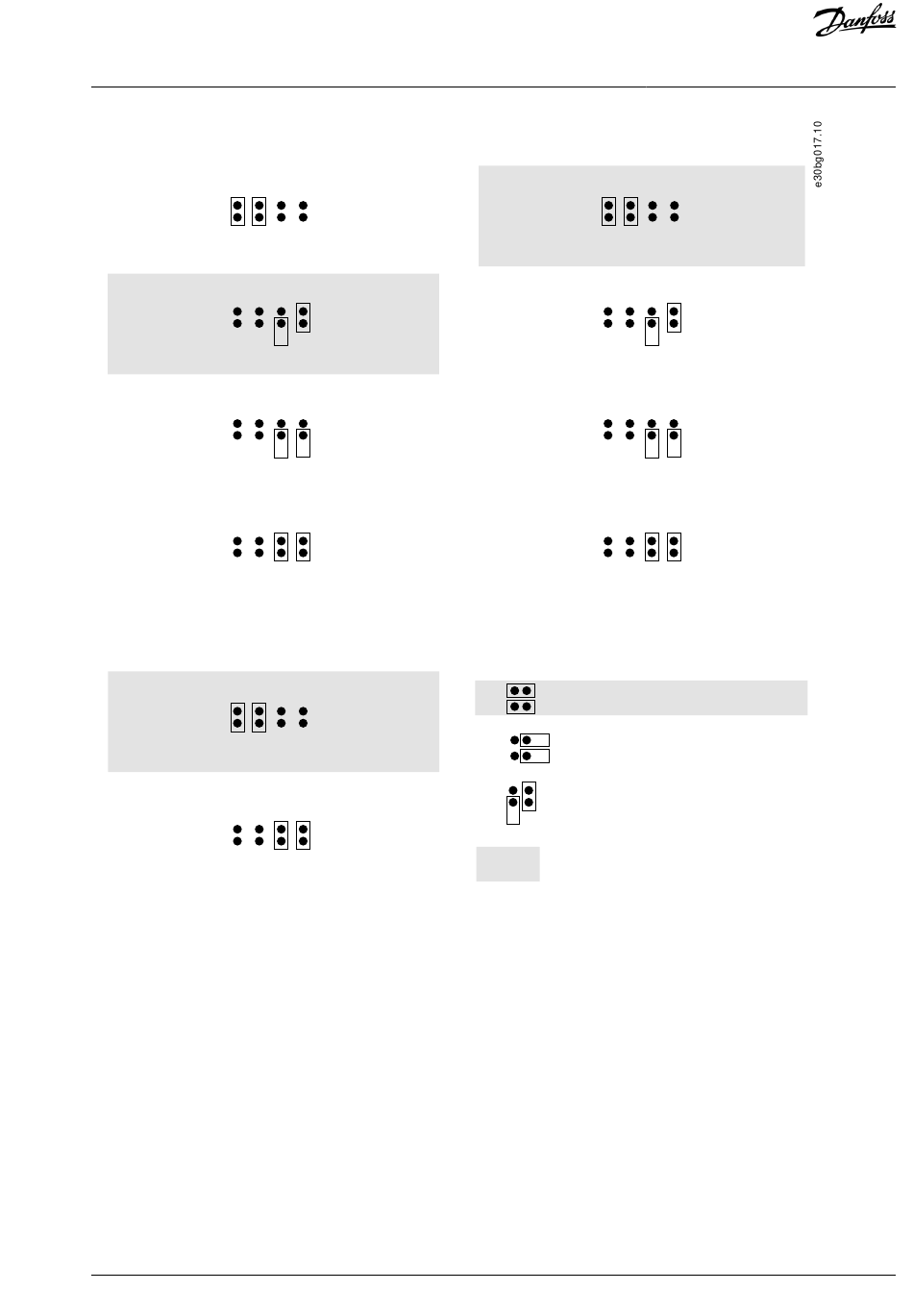

Abbildung 19: Steckbrückenauswahlmöglichkeiten für OPTA1
Danfoss A/S © 2019.11
Steckbrückenblock X2:
Modus AI2
A B C D
Modus AI1: 0 bis 20 mA; Stromeingang
A B C D
AI2-Modus: Spannungseingang;
0 bis 10 V
A B C D
Modus AI2: Spannungseingang;
0 bis 10 V differenzial
A B C D
Modus AI2: Spannungseingang;
-10 bis 10 V
Steckbrückenblock X3:
CMA- und CMB-Erdung
CMB mit GND verbunden
CMA mit GND verbunden
CMB isoliert von GND
CMA isoliert von GND
CMB und CMA
intern miteinander verbunden,
von GND getrennt
= Werkseinstellung
AQ304441431479DE-000101 / DPD01409E | 43
