VACON® NXI Inverter FI9–FI14
Bedienungsanleitung
•
Die maximale Länge von Motorkabeln beträgt 300 m. Sofern du/dt-Ausgangs lter (Option +DUT) verwendet werden, siehe das
separate Filterhandbuch für Einzelheiten.
•
Wenn Kabelisolierungsprüfungen erforderlich sind, siehe hierzu
Tabelle 8: Mindestabstände zwischen Kabeln
Abstand zwischen Ka-
beln [m]
0,3
1,0
6.5.2 Kabelmontage, FI9–FI14
Folgen Sie diesen Anweisungen bei der Kabelinstallation.
Informationen zur Einhaltung der UL-Vorschriften bei der Kabelinstallation nden Sie in
•
Überprüfen Sie die Anforderungen bezüglich der Längen, Abstände und Positionierung der Kabel gemäß den Anweisungen in
6.5.1 Weitere Anweisungen für die
•
Ö nen Sie die Abdeckungen gemäß den Anweisungen in
6.4.2 Zugang zu und Lokalisierung der Klemmen bei
Hinweise zur Prüfung der Gehäusegröße nden Sie unter
Verfahren
1.
Schließen Sie die Kabel an. Die richtigen Anzugsmomente nden Sie in
•
Schließen Sie die DC-Versorgungskabel und die Motorkabel an die entsprechenden Klemmen an.
•
Befestigen Sie den Erdleiter jedes Kabels an einer Erdungssammelschiene im Schaltschrank.
2.

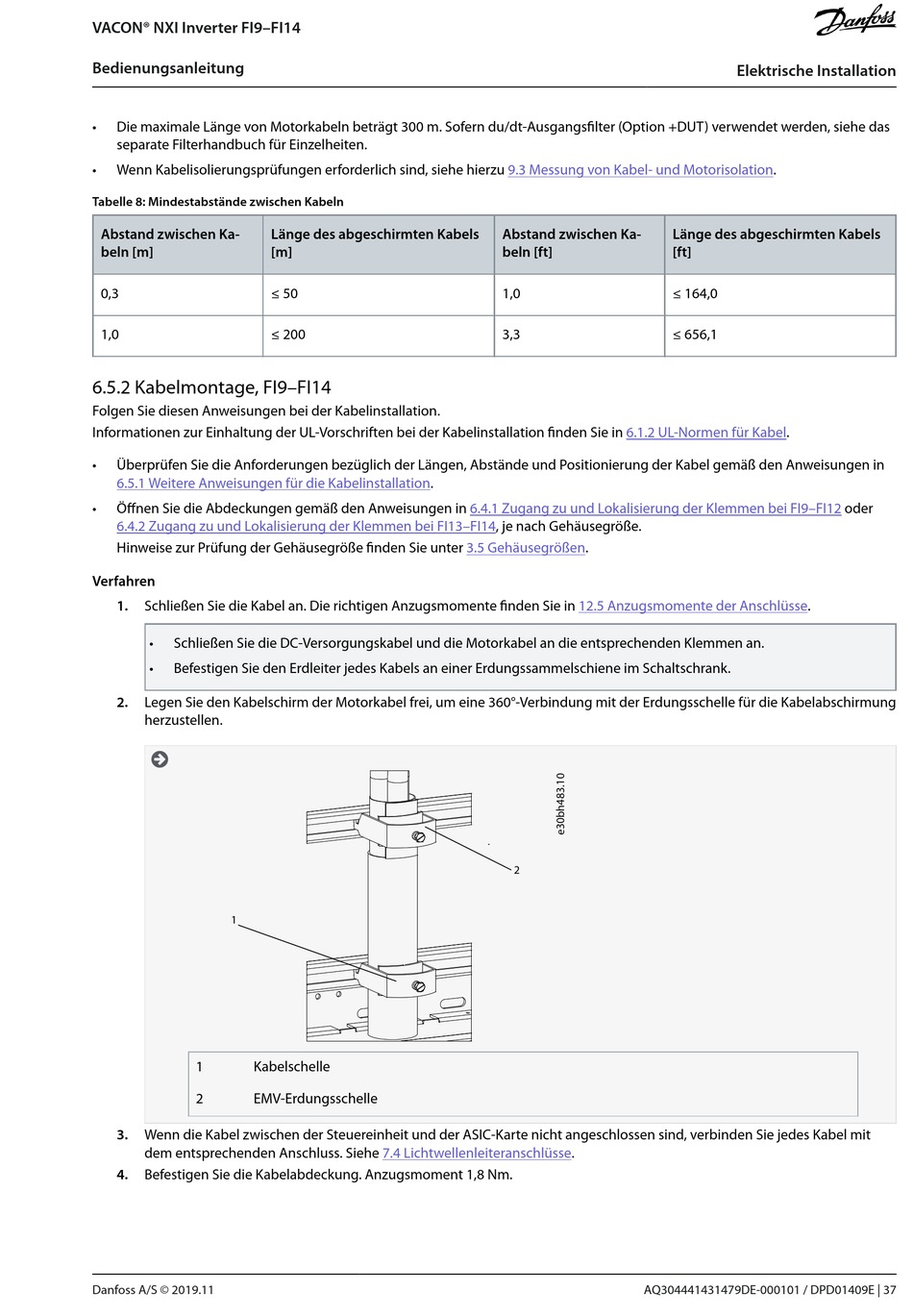

Legen Sie den Kabelschirm der Motorkabel frei, um eine 360°-Verbindung mit der Erdungsschelle für die Kabelabschirmung
herzustellen.
1
1
Kabelschelle
2
EMV-Erdungsschelle
3.
Wenn die Kabel zwischen der Steuereinheit und der ASIC-Karte nicht angeschlossen sind, verbinden Sie jedes Kabel mit
dem entsprechenden Anschluss. Siehe
4.
Befestigen Sie die Kabelabdeckung. Anzugsmoment 1,8 Nm.
Danfoss A/S © 2019.11
Länge des abgeschirmten Kabels
[m]
≤ 50
≤ 200
Kabelinstallation.
FI13–FI14, je nach Gehäusegröße.
7.4
Lichtwellenleiteranschlüsse.
9.3 Messung von Kabel- und
Abstand zwischen Ka-
beln [ft]
1,0
3,3
6.1.2 UL-Normen für
6.4.1 Zugang zu und Lokalisierung der Klemmen bei FI9–FI12
3.5
Gehäusegrößen.
12.5 Anzugsmomente der
2
Elektrische Installation
Motorisolation.
Länge des abgeschirmten Kabels
[ft]
≤ 164,0
≤ 656,1
Kabel.
Anschlüsse.
AQ304441431479DE-000101 / DPD01409E | 37
