VACON® NXI Inverter FI9–FI14
Bedienungsanleitung
7.3.3 Steuerklemmen an OPTA2 und OPTA3
OPTA2
RO1/1
21
RO1/2
22
RO1/3
23
RO2/1
24
RO2/2
25
RO2/3
26
OPTA3
RO1/1
21
RO1/2
22
RO1/3
23
RO2/1
25
RO2/2
26
TI1+
28
Thermistoreingang
TI1-
29

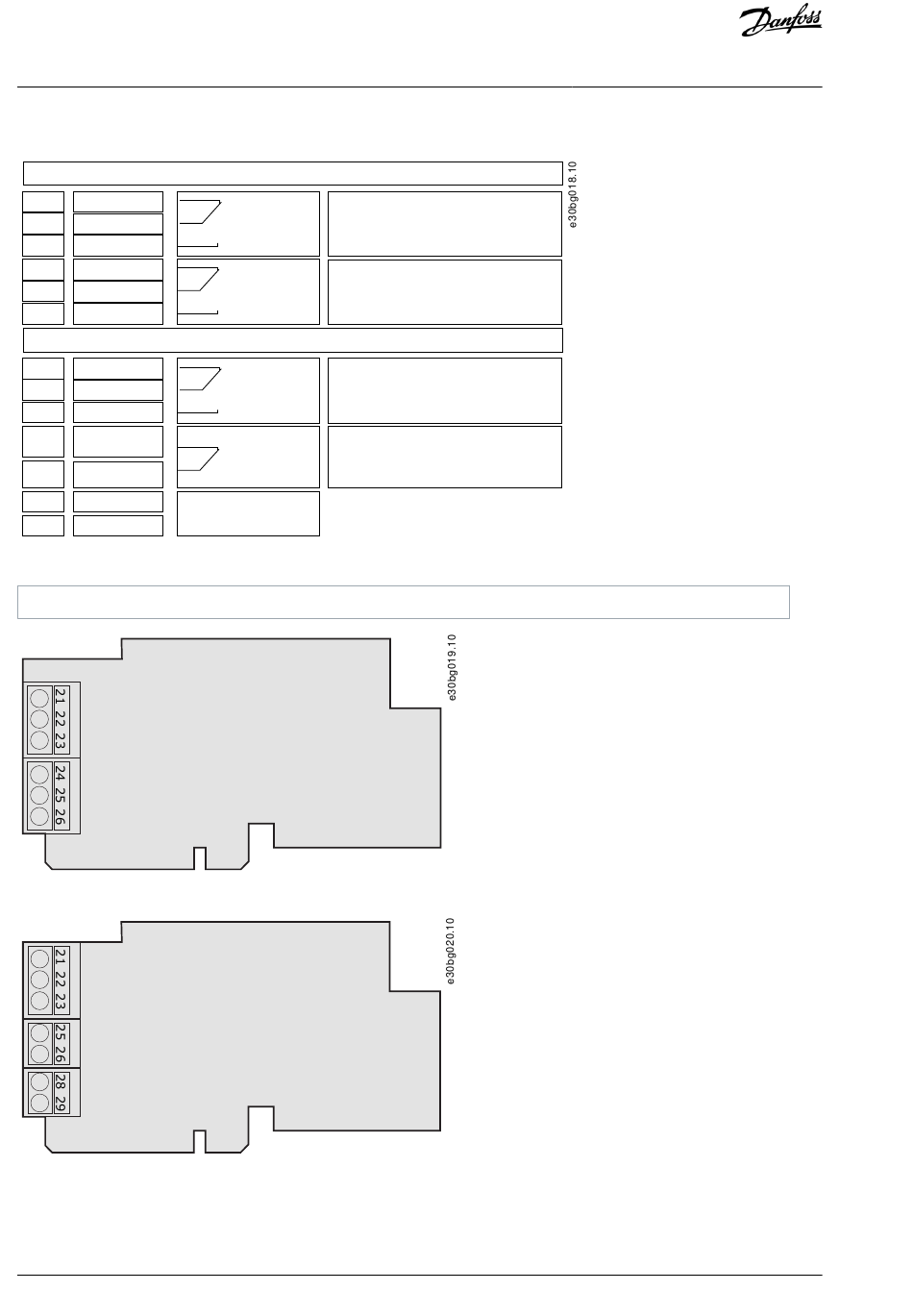

Abbildung 20: Steuerklemmensignale an Relaiskarten OPTA2 und OPTA3
*) Parametersollwert auf Bedieneinheit und NCDrive.
X1
X2
Abbildung 21: OPTA2
X1
X2
X3
Abbildung 22: OPTA3
44 | Danfoss A/S © | 2019.11
Schaltkapazität
Relaisausg. 1
• 24 VDC/8 A
• 250 VAC/8 A
DigOUT:B.1 *) • 125 VDC/0,4 A
Min. Schaltlast:
• 5 V/10 mA
Schaltkapazität
Relaisausg. 2
• 24 VDC/8 A
• 250 VAC/8 A
DigOUT:B.2 *)
• 125 VDC/0,4 A
Min. Schaltlast:
• 5 V/10 mA
Schaltkapazität
Relaisausg. 1
• 24 VDC/8 A
• 250 VAC/8 A
• 125 VDC/0,4 A
Min. Schaltlast:
DigOUT:B.1 *)
• 5 V/10 mA
Schaltkapazität
• 24 VDC/8 A
Relaisausg. 2
• 250 VAC/8 A
• 125 VDC/0,4 A
Min. Schaltlast:
DigOUT:B.2 *)
• 5 V/10 mA
DigIN:B.1 *)
Steuereinheit
AQ304441431479DE-000101 / DPD01409E
