VACON® NXI Inverter FI9–FI14
Bedienungsanleitung
2.

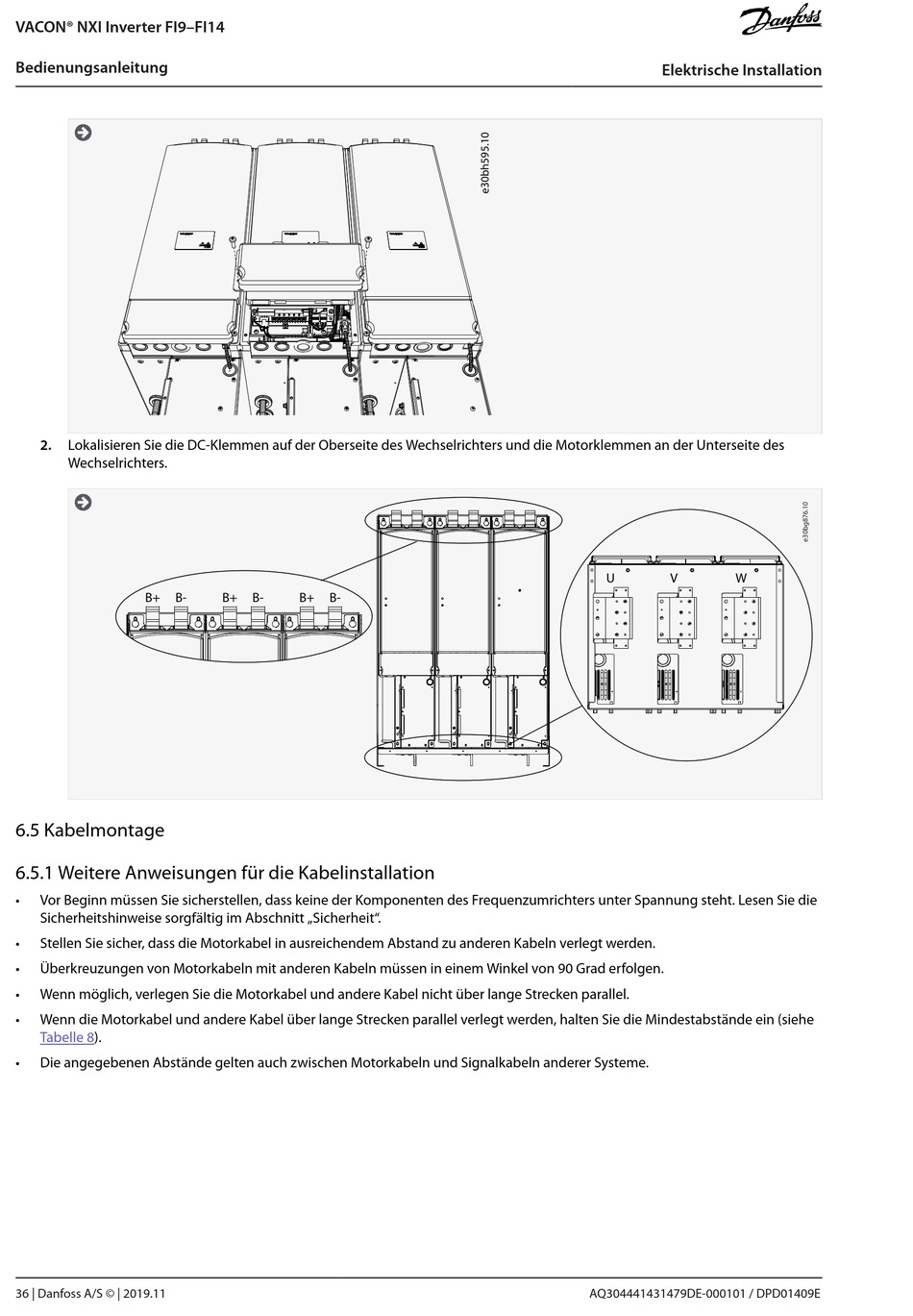

Lokalisieren Sie die DC-Klemmen auf der Oberseite des Wechselrichters und die Motorklemmen an der Unterseite des
Wechselrichters.
B+
B-
6.5 Kabelmontage
6.5.1 Weitere Anweisungen für die Kabelinstallation
•
Vor Beginn müssen Sie sicherstellen, dass keine der Komponenten des Frequenzumrichters unter Spannung steht. Lesen Sie die
Sicherheitshinweise sorgfältig im Abschnitt „Sicherheit".
•
Stellen Sie sicher, dass die Motorkabel in ausreichendem Abstand zu anderen Kabeln verlegt werden.
•
Überkreuzungen von Motorkabeln mit anderen Kabeln müssen in einem Winkel von 90 Grad erfolgen.
•
Wenn möglich, verlegen Sie die Motorkabel und andere Kabel nicht über lange Strecken parallel.
•
Wenn die Motorkabel und andere Kabel über lange Strecken parallel verlegt werden, halten Sie die Mindestabstände ein (siehe
Tabelle
8).
•
Die angegebenen Abstände gelten auch zwischen Motorkabeln und Signalkabeln anderer Systeme.
36 | Danfoss A/S © | 2019.11
B+
B-
B+
B-
Elektrische Installation
U
V
W
AQ304441431479DE-000101 / DPD01409E
