VACON® NXI Inverter FI9–FI14
Bedienungsanleitung
STROMSCHLAGGEFAHR DURCH SCHUTZLEITER
Der Umrichter kann einen Gleichstrom im Schutzerdungsleiter erzeugen. Wenn Sie keine Fehlerstromschutzschalter (RCD) oder
Di erenzstrom-Überwachungseinrichtung (RCM) einsetzen, kann dies dazu führen, dass der RCD nicht den beabsichtigten
Schutz bietet, wodurch es zum Tod oder zu schweren Verletzungen kommen kann.
-
Verwenden Sie ein RCD- oder RCM-Gerät vom Typ B auf der Netzseite des Umrichters.
6.3 EMV-konforme Installation
Nutzen Sie zur Einhaltung der EMV-Klassen bei der Installation des Motorkabels an den beiden Enden eine Kabeldurchführung. Für
die EMV-Klasse C4 ist eine vollständige Erdung des Schirms mit Kabeldurchführungen an der Motorseite erforderlich.
Tabelle 7: Empfehlungen für Kabel
Kabeltyp
Kategorie C4 (Aussendungspegel T)
Netzkabel
Flexibler Leiter. Temperaturbeständigkeit der Isolierung min. 70 °C (158 °F), Kupfersammelschiene
Motorkabel
Stromkabel mit konzentrischem Schutzleiter, ausgelegt für die jeweilige Netzspannung. (PIRELLI/MCMK o. ä.
empfohlen).
Steuerleitung
Geschirmtes Kabel mit kompakter niederohmiger Abschirmung (PIRELLI/jamak, SAB/ÖZCuY-O o. ä.).
Die De nitionen von EMV-Schutzklassen nden Sie in IEC/EN 61800-3 + A1.
A
C

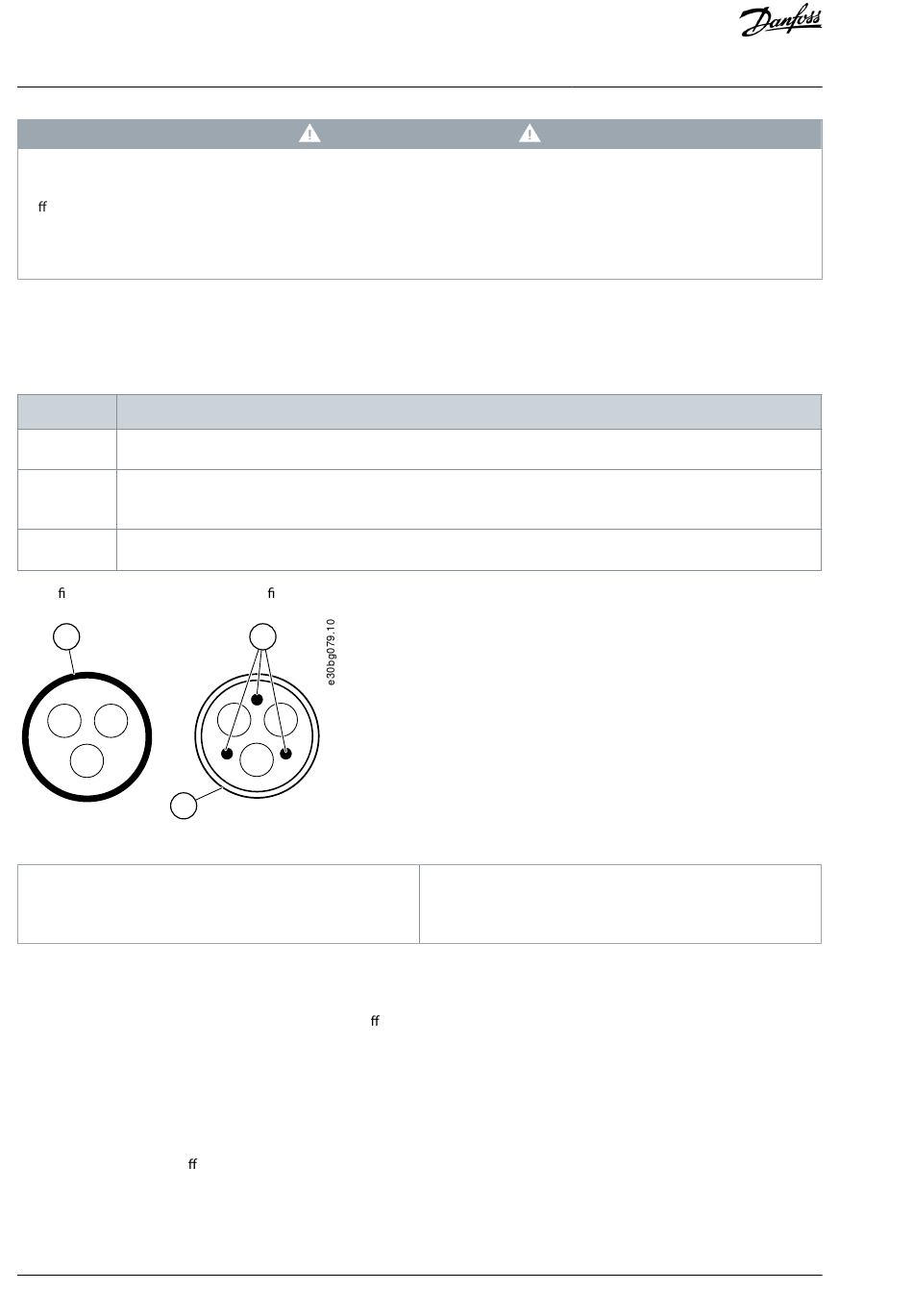

Abbildung 11: Kabel mit Schutzleitern
A
Schutzleiter und Schirm
B
Schutzleiter
Verwenden Sie die Werkseinstellungen für die Taktfrequenzen, um die EMV-Normen bei allen Gehäusegrößen einzuhalten.
Wenn Sie einen Schutzschalter installieren, stellen Sie sicher, dass der EMV-Schutz von Anfang bis Ende der Kabel vorhanden ist.
Der Antrieb muss die Norm IEC 61000-3-12 einhalten. Um diese einzuhalten, muss die Kurzschlussleistung S
an der Schnittstelle zwischen Ihrem Stromnetz und dem ö entlichen Versorgungsnetz betragen. Stellen Sie sicher, dass Sie den Fre-
quenzumrichter und den Motor mit einer Kurzschlussleistung S
Wenden Sie sich gegebenenfalls an Ihren Netzbetreiber.
6.4 Zugang zu und Lokalisierung der Anschlüsse
6.4.1 Zugang zu und Lokalisierung der Klemmen bei FI9–FI12
Um den Wechselrichter zu ö nen, z. B. zur Installation der Kabel, folgen Sie diesen Anweisungen.
Verfahren
1.
Für den Zugang zur ASIC-Karte muss die Kabelabdeckung abgenommen werden.
34 | Danfoss A/S © | 2019.11
W A R N U N G
B
von mindestens 120 R
SC
C
Kabelabschirmung
an das Versorgungsnetz anschließen.
SCE
AQ304441431479DE-000101 / DPD01409E
Elektrische Installation
mindestens 120 R
SC
SCE
