VACON® NXI Inverter FI9–FI14
Bedienungsanleitung
B
120%
100%
80%
60%
40%
20%
0%

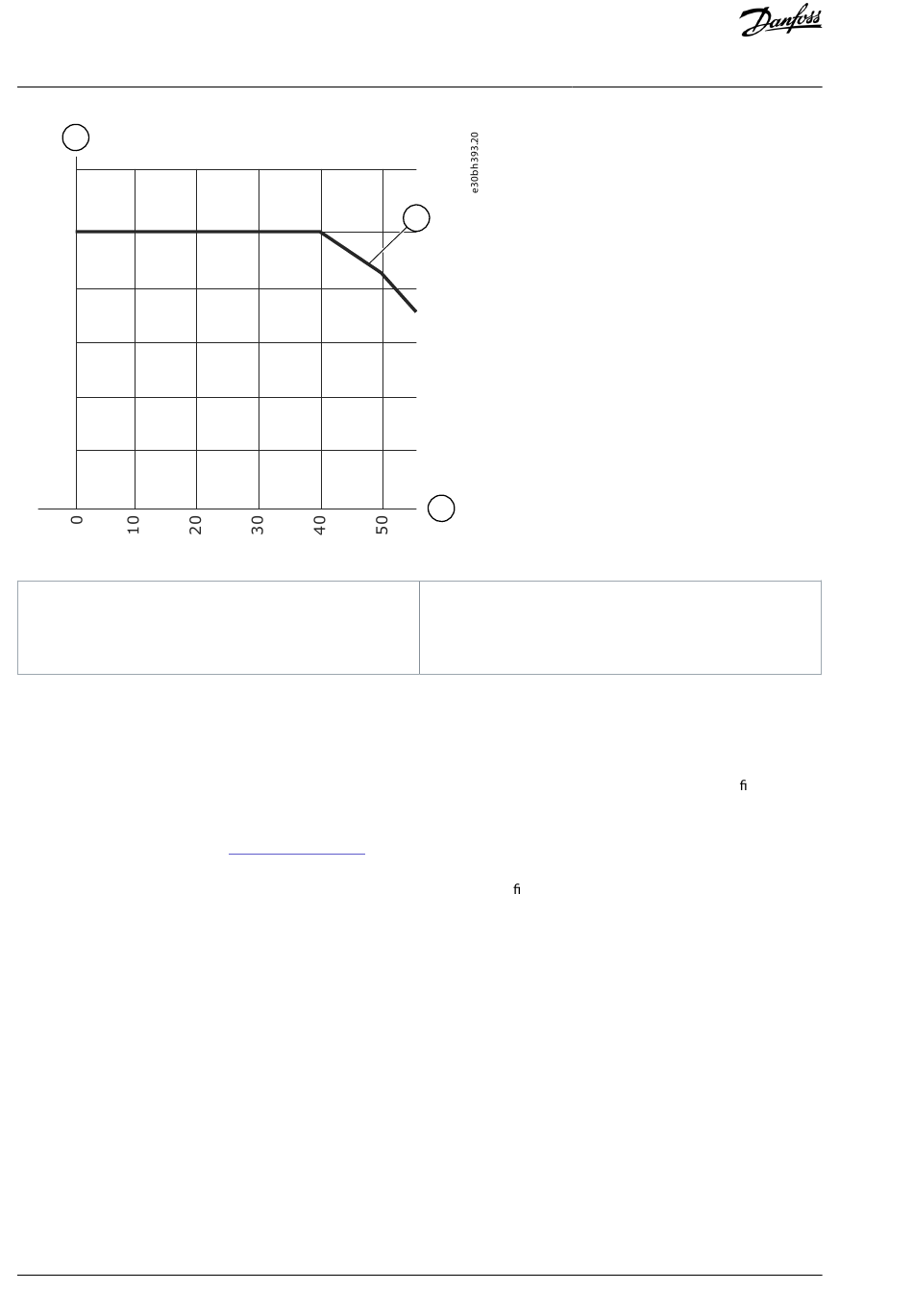

Abbildung 6: Leistungsreduzierung und Umgebungstemperatur
A
Umgebungstemperatur, °C
B
Belastbarkeit, %
5.1.3 Große Installationshöhe
Die Luftdichte sinkt mit steigender Höhe und der Druck sinkt. Wenn die Luftdichte abnimmt, dann nehmen die Kühlkapazität (d. h.
weniger Luft führt weniger Wärme ab) und der Widerstand zum elektrischen Feld (Durchbruchspannung/Entfernung) ab.
Die vollständige thermische Leistung erreichen VACON
Isolierung ist für Installationen bis zu einer Höhe von 3000 m ausgelegt (Details zu den verschiedenen Gehäusegrößen nden Sie in
den Technischen Daten).
Höher gelegene Installationsstandorte sind möglich, wenn Sie die Leistungsreduzierungsrichtlinien in diesem Kapitel befolgen.
Für zulässige Maximalhöhen siehe
Bei über 1000 m müssen Sie das beschränkte Maximum des Laststroms um 1 % pro 100 m senken.
Weitere Informationen zu den Optionskarten, E/A-Signalen und Relaisausgängen nden Sie im Produkthandbuch für VACON
E/A-Karten.
Beispiel
Beispielsweise müssen Sie bei 2500 m Höhe den Laststrom auf 85 % des Ausgangsnennstroms senken (100 % - (2500 m - 1000 m) /
100 m x 1 % = 85 %).
Wenn Sie in großen Höhenlagen Sicherungen verwenden, verringert sich die Kühlwirkung dieser Sicherungen, da die Atmosphären-
dichte abnimmt.
Wenn Sie Sicherungen in über 2000 Metern Höhe verwenden, beträgt die Dauernennleistung der Sicherung:
I = I
*(1- (h-2000)/100*0,5/100)
n
Dabei gilt:
I = Nennstrom in Höhenlagen
I
= Nennstrom einer Sicherung
n
h = Höhe in Metern
26 | Danfoss A/S © | 2019.11
®
NX-Frequenzumrichter in Installationshöhen bis zu 1000 m. Die elektrische
12.7 Technische
Daten.
C
A
C
Belastbarkeit %
Montage der Einheit
AQ304441431479DE-000101 / DPD01409E
®
NX
