ABB ProcessMaster Wasser FEW620 Betriebsanleitung Seite 8

8 P R O C E S SM A ST E R FEX 62 0 | E LE KT RO MAGN E T IS C HE R DUR C HF LUSSM ESSE R | O I/F EX62 0-DE R EV B
...4 Installation
4.1 Anforderungen an den Installationsort
4.1.6 Einbaulage
Ⓐ
Vertikaler Einbau zur Messung abrasiver Flüssigkeiten,
vorzugsweise mit Strömung nach oben.
Ⓐ
Bei horizontaler Installation muss das Messrohr immer
vollständig mit dem Messmedium gefüllt sein. Für eine
leichte Neigung des Anschlusses zur Entgasung sorgen.

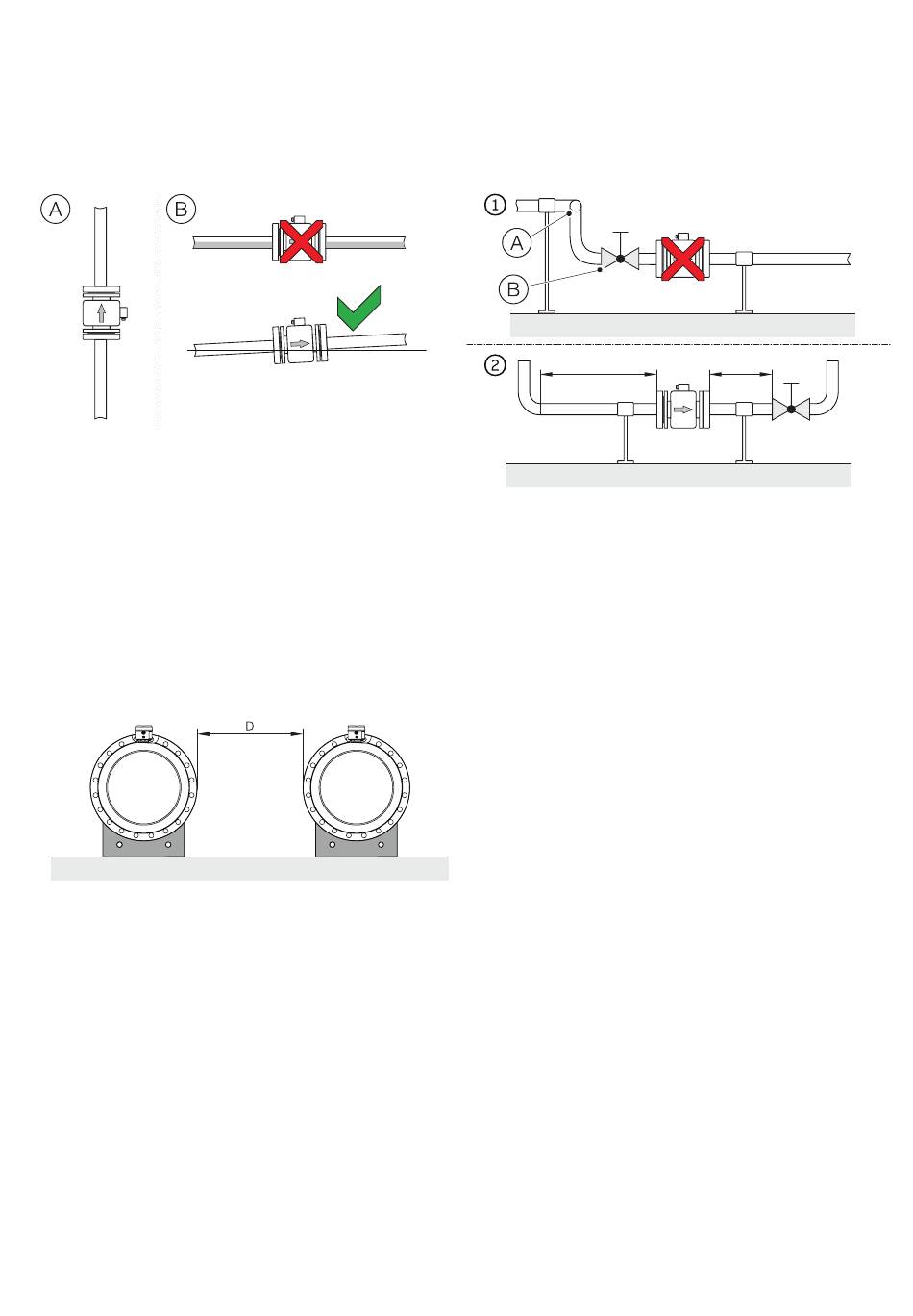

Abbildung 8 Montageposition
Hinweis
Bei hygienischen Anwendungen bevorzugt vertikal einbauen!
Bei waagerechtem Einbau ist sicherzustellen, dass der
Messwertaufnehmer selbstentleerend ist
4.1.7 Mindestabstand
Abstand D: ≥ 1.0 m
Abbildung 9 Mindestabstand
• Um zu verhindern, dass sich die Geräte gegenseitig stören,
muss ein Mindestabstand zwischen den Geräten eingehalten
werden, wie in Abb. 12 gezeigt.
• Der Messwertaufnehmer darf nicht in der Nähe von starken
elektromagnetischen Feldern, z. B. Motoren, Pumpen,
Transformatoren usw. betrieben werden. Ein Mindestabstand
von ca. 1 m sollte eingehalten werden.
• Für die Installation auf oder an Stahlteilen (z. B. Stahlbügeln)
sollte ein Mindestabstand von ca. 100 mm eingehalten
werden (basierend auf IEC801-2 und IECTC77B).
4.1.8 Ein- und Auslaufstrecken
3 x DN
① ②
Doppelter Krümmer
Abbildung 10 Vorlauf- und Nachlaufstrecke, Abschalteinrichtung
Das Messprinzip ist vom Durchflussprofil unabhängig, wenn
stehende Wirbel nicht bis in den Messabschnitt hineinragen.
Dies kann jedoch nach Doppelkniestücken, bei tangentialer
Einströmung oder bei halb geöffneten Schiebern in
Durchflussrichtung vor dem Sensor auftreten.
In solchen Fällen müssen Maßnahmen zur Normalisierung
des Durchflussprofils ergriffen werden.
Ⓐ
Installieren Sie Armaturen, Verteiler, Ventile usw. nicht direkt
vor dem Messwertaufnehmer.
Ⓐ
Ein- und Auslaufstrecke: Länge der geraden Ein- und
Auslaufstrecke des Durchflussmesser-Sensors.
Die Erfahrung hat gezeigt, dass in den meisten Anlagen
Einlaufstrecken mit einer Länge von 3 × DN und
Auslaufstrecken mit einer Länge von 2 × DN ausreichend sind
(DN = Nennweite des Messwertaufnehmers). Für Prüfstände
sind die Referenzbedingungen für 10 × DN Einlaufstrecke und
5 × DN Auslaufstrecke vorzusehen gemäß EN 29104/ISO 9104.
Ventile oder andere abschaltbare Komponenten sollten in
der Auslaufstrecke installiert werden. Klappenventile sind so
zu installieren, dass die Ventilklappe nicht in den Sensor des
Durchflussmessers hineinragt.
2 x DN
Abschalteinrichtung
