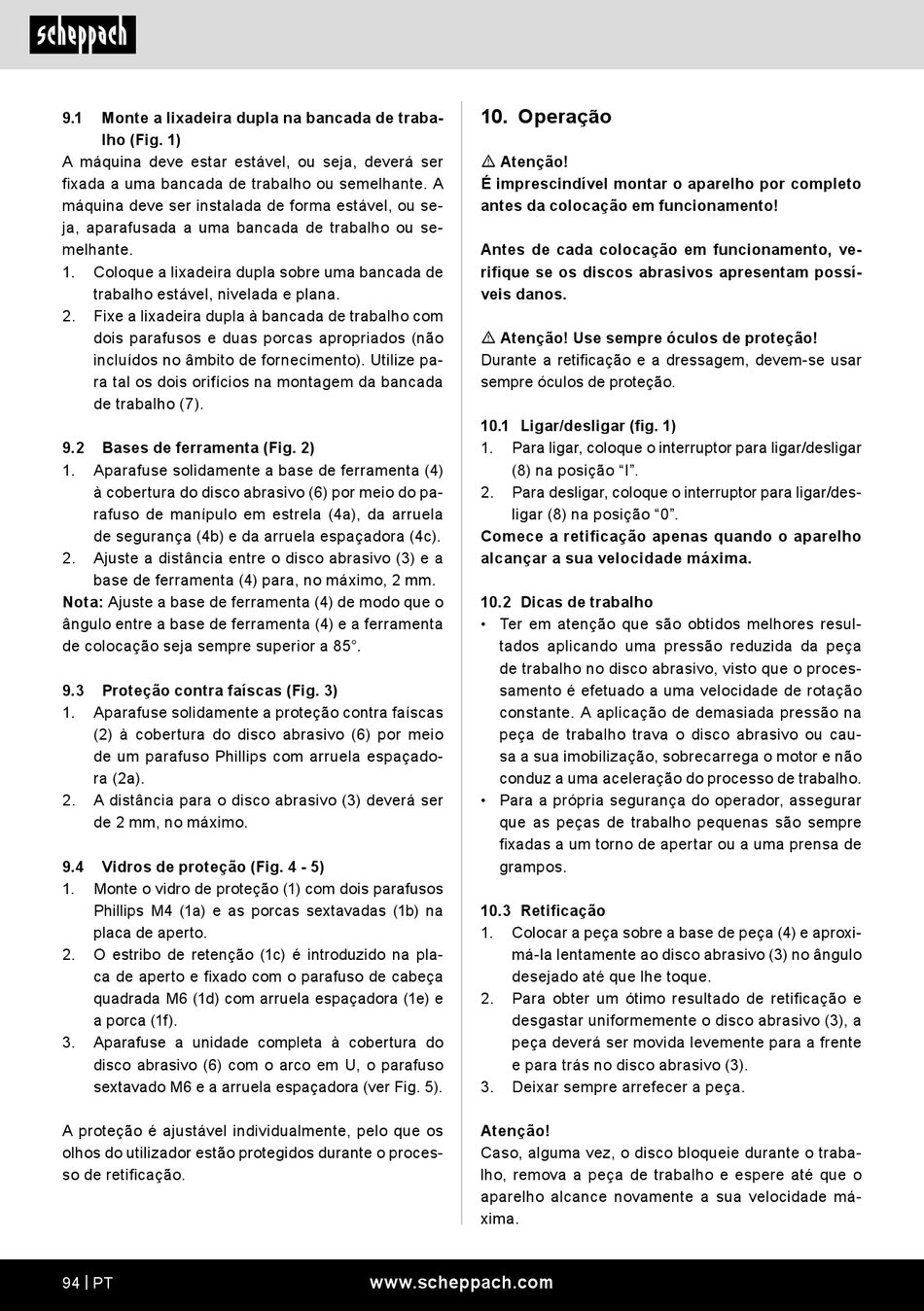

Scheppach BG150 Originalbetriebsanleitung Seite 94

9.1 Monte a lixadeira dupla na bancada de traba-
lho (Fig. 1)
A máquina deve estar estável, ou seja, deverá ser
fixada a uma bancada de trabalho ou semelhante. A
máquina deve ser instalada de forma estável, ou se-
ja, aparafusada a uma bancada de trabalho ou se-
melhante.
1. Coloque a lixadeira dupla sobre uma bancada de
trabalho estável, nivelada e plana.
2. Fixe a lixadeira dupla à bancada de trabalho com
dois parafusos e duas porcas apropriados (não
incluídos no âmbito de fornecimento). Utilize pa-
ra tal os dois orifícios na montagem da bancada
de trabalho (7).
9.2 Bases de ferramenta (Fig. 2)
1. Aparafuse solidamente a base de ferramenta (4)
à cobertura do disco abrasivo (6) por meio do pa-
rafuso de manípulo em estrela (4a), da arruela
de segurança (4b) e da arruela espaçadora (4c).
2. Ajuste a distância entre o disco abrasivo (3) e a
base de ferramenta (4) para, no máximo, 2 mm.
Nota: Ajuste a base de ferramenta (4) de modo que o
ângulo entre a base de ferramenta (4) e a ferramenta
de colocação seja sempre superior a 85°.
9.3 Proteção contra faíscas (Fig. 3)
1. Aparafuse solidamente a proteção contra faíscas
(2) à cobertura do disco abrasivo (6) por meio
de um parafuso Phillips com arruela espaçado-
ra (2a).
2. A distância para o disco abrasivo (3) deverá ser
de 2 mm, no máximo.
9.4 Vidros de proteção (Fig. 4 - 5)
1. Monte o vidro de proteção (1) com dois parafusos
Phillips M4 (1a) e as porcas sextavadas (1b) na
placa de aperto.
2. O estribo de retenção (1c) é introduzido na pla-
ca de aperto e fixado com o parafuso de cabeça
quadrada M6 (1d) com arruela espaçadora (1e) e
a porca (1f).
3. Aparafuse a unidade completa à cobertura do
disco abrasivo (6) com o arco em U, o parafuso
sextavado M6 e a arruela espaçadora (ver Fig. 5).
A proteção é ajustável individualmente, pelo que os
olhos do utilizador estão protegidos durante o proces-
so de retificação.
94 | PT
10. Operação
m Atenção!
É imprescindível montar o aparelho por completo
antes da colocação em funcionamento!
Antes de cada colocação em funcionamento, ve-
rifique se os discos abrasivos apresentam possí-
veis danos.
m Atenção! Use sempre óculos de proteção!
Durante a retificação e a dressagem, devem-se usar
sempre óculos de proteção.
10.1 Ligar/desligar (fig. 1)
1. Para ligar, coloque o interruptor para ligar/desligar
(8) na posição "I".
2. Para desligar, coloque o interruptor para ligar/des-
ligar (8) na posição "0".
Comece a retificação apenas quando o aparelho
alcançar a sua velocidade máxima.
10.2 Dicas de trabalho
• Ter em atenção que são obtidos melhores resul-
tados aplicando uma pressão reduzida da peça
de trabalho no disco abrasivo, visto que o proces-
samento é efetuado a uma velocidade de rotação
constante. A aplicação de demasiada pressão na
peça de trabalho trava o disco abrasivo ou cau-
sa a sua imobilização, sobrecarrega o motor e não
conduz a uma aceleração do processo de trabalho.
• Para a própria segurança do operador, assegurar
que as peças de trabalho pequenas são sempre
fixadas a um torno de apertar ou a uma prensa de
grampos.
10.3 Retificação
1. Colocar a peça sobre a base de peça (4) e aproxi-
má-la lentamente ao disco abrasivo (3) no ângulo
desejado até que lhe toque.
2. Para obter um ótimo resultado de retificação e
desgastar uniformemente o disco abrasivo (3), a
peça deverá ser movida levemente para a frente
e para trás no disco abrasivo (3).
3. Deixar sempre arrefecer a peça.
Atenção!
Caso, alguma vez, o disco bloqueie durante o traba-
lho, remova a peça de trabalho e espere até que o
aparelho alcance novamente a sua velocidade má-
xima.
