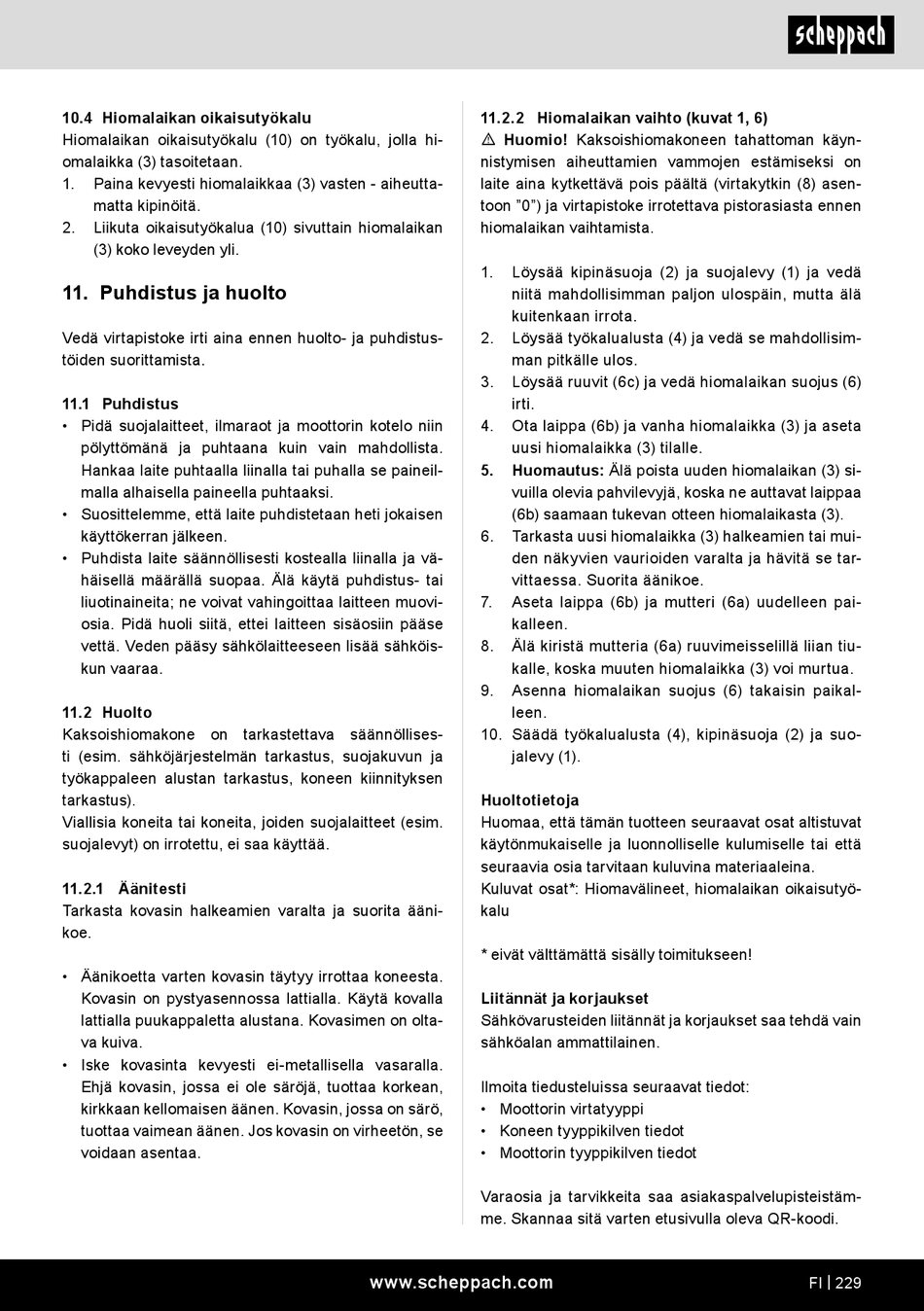

Scheppach BG150 Originalbetriebsanleitung Seite 229

10.4 Hiomalaikan oikaisutyökalu
Hiomalaikan oikaisutyökalu (10) on työkalu, jolla hi-
omalaikka (3) tasoitetaan.
1. Paina kevyesti hiomalaikkaa (3) vasten - aiheutta-
matta kipinöitä.
2. Liikuta oikaisutyökalua (10) sivuttain hiomalaikan
(3) koko leveyden yli.
11. Puhdistus ja huolto
Vedä virtapistoke irti aina ennen huolto- ja puhdistus-
töiden suorittamista.
11.1 Puhdistus
• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin
pölyttömänä ja puhtaana kuin vain mahdollista.
Hankaa laite puhtaalla liinalla tai puhalla se paineil-
malla alhaisella paineella puhtaaksi.
• Suosittelemme, että laite puhdistetaan heti jokaisen
käyttökerran jälkeen.
• Puhdista laite säännöllisesti kostealla liinalla ja vä-
häisellä määrällä suopaa. Älä käytä puhdistus- tai
liuotinaineita; ne voivat vahingoittaa laitteen muovi-
osia. Pidä huoli siitä, ettei laitteen sisäosiin pääse
vettä. Veden pääsy sähkölaitteeseen lisää sähköis-
kun vaaraa.
11.2 Huolto
Kaksoishiomakone on tarkastettava säännöllises-
ti (esim. sähköjärjestelmän tarkastus, suojakuvun ja
työkappaleen alustan tarkastus, koneen kiinnityksen
tarkastus).
Viallisia koneita tai koneita, joiden suojalaitteet (esim.
suojalevyt) on irrotettu, ei saa käyttää.
11.2.1 Äänitesti
Tarkasta kovasin halkeamien varalta ja suorita ääni-
koe.
• Äänikoetta varten kovasin täytyy irrottaa koneesta.
Kovasin on pystyasennossa lattialla. Käytä kovalla
lattialla puukappaletta alustana. Kovasimen on olta-
va kuiva.
• Iske kovasinta kevyesti ei-metallisella vasaralla.
Ehjä kovasin, jossa ei ole säröjä, tuottaa korkean,
kirkkaan kellomaisen äänen. Kovasin, jossa on särö,
tuottaa vaimean äänen. Jos kovasin on virheetön, se
voidaan asentaa.
11.2.2 Hiomalaikan vaihto (kuvat 1, 6)
m Huomio! Kaksoishiomakoneen tahattoman käyn-
nistymisen aiheuttamien vammojen estämiseksi on
laite aina kytkettävä pois päältä (virtakytkin (8) asen-
toon "0") ja virtapistoke irrotettava pistorasiasta ennen
hiomalaikan vaihtamista.
1. Löysää kipinäsuoja (2) ja suojalevy (1) ja vedä
niitä mahdollisimman paljon ulospäin, mutta älä
kuitenkaan irrota.
2. Löysää työkalualusta (4) ja vedä se mahdollisim-
man pitkälle ulos.
3. Löysää ruuvit (6c) ja vedä hiomalaikan suojus (6)
irti.
4. Ota laippa (6b) ja vanha hiomalaikka (3) ja aseta
uusi hiomalaikka (3) tilalle.
5. Huomautus: Älä poista uuden hiomalaikan (3) si-
vuilla olevia pahvilevyjä, koska ne auttavat laippaa
(6b) saamaan tukevan otteen hiomalaikasta (3).
6. Tarkasta uusi hiomalaikka (3) halkeamien tai mui-
den näkyvien vaurioiden varalta ja hävitä se tar-
vittaessa. Suorita äänikoe.
7. Aseta laippa (6b) ja mutteri (6a) uudelleen pai-
kalleen.
8. Älä kiristä mutteria (6a) ruuvimeisselillä liian tiu-
kalle, koska muuten hiomalaikka (3) voi murtua.
9. Asenna hiomalaikan suojus (6) takaisin paikal-
leen.
10. Säädä työkalualusta (4), kipinäsuoja (2) ja suo-
jalevy (1).
Huoltotietoja
Huomaa, että tämän tuotteen seuraavat osat altistuvat
käytönmukaiselle ja luonnolliselle kulumiselle tai että
seuraavia osia tarvitaan kuluvina materiaaleina.
Kuluvat osat*: Hiomavälineet, hiomalaikan oikaisutyö-
kalu
* eivät välttämättä sisälly toimitukseen!
Liitännät ja korjaukset
Sähkövarusteiden liitännät ja korjaukset saa tehdä vain
sähköalan ammattilainen.
Ilmoita tiedusteluissa seuraavat tiedot:
• Moottorin virtatyyppi
• Koneen tyyppikilven tiedot
• Moottorin tyyppikilven tiedot
Varaosia ja tarvikkeita saa asiakaspalvelupisteistäm-
me. Skannaa sitä varten etusivulla oleva QR-koodi.
