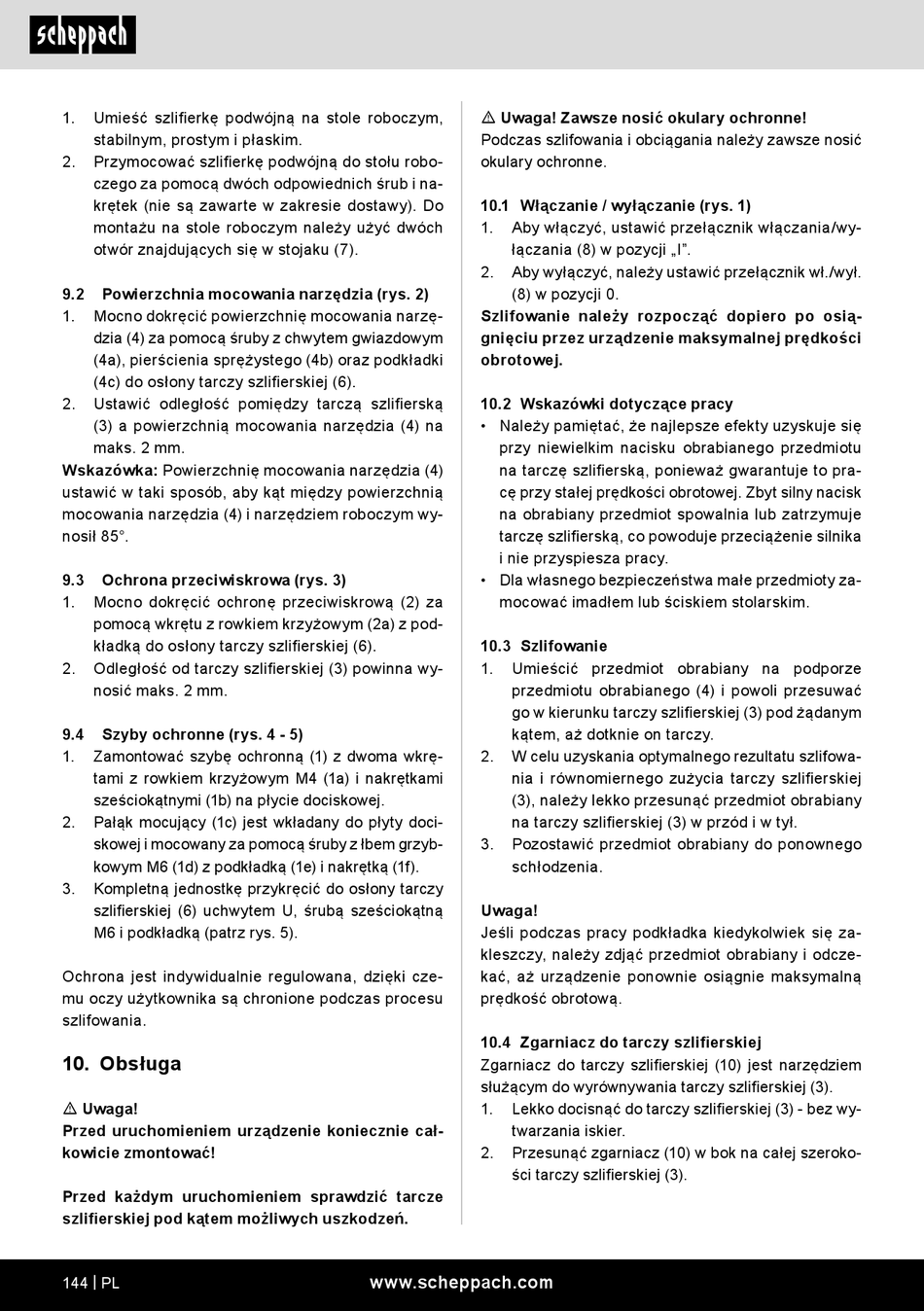

Scheppach BG150 Originalbetriebsanleitung Seite 144

1. Umieść szlifierkę podwójną na stole roboczym,
stabilnym, prostym i płaskim.
2. Przymocować szlifierkę podwójną do stołu robo-
czego za pomocą dwóch odpowiednich śrub i na-
krętek (nie są zawarte w zakresie dostawy). Do
montażu na stole roboczym należy użyć dwóch
otwór znajdujących się w stojaku (7).
9.2 Powierzchnia mocowania narzędzia (rys. 2)
1. Mocno dokręcić powierzchnię mocowania narzę-
dzia (4) za pomocą śruby z chwytem gwiazdowym
(4a), pierścienia sprężystego (4b) oraz podkładki
(4c) do osłony tarczy szlifierskiej (6).
2. Ustawić odległość pomiędzy tarczą szlifierską
(3) a powierzchnią mocowania narzędzia (4) na
maks. 2 mm.
Wskazówka: Powierzchnię mocowania narzędzia (4)
ustawić w taki sposób, aby kąt między powierzchnią
mocowania narzędzia (4) i narzędziem roboczym wy-
nosił 85°.
9.3 Ochrona przeciwiskrowa (rys. 3)
1. Mocno dokręcić ochronę przeciwiskrową (2) za
pomocą wkrętu z rowkiem krzyżowym (2a) z pod-
kładką do osłony tarczy szlifierskiej (6).
2. Odległość od tarczy szlifierskiej (3) powinna wy-
nosić maks. 2 mm.
9.4 Szyby ochronne (rys. 4 - 5)
1. Zamontować szybę ochronną (1) z dwoma wkrę-
tami z rowkiem krzyżowym M4 (1a) i nakrętkami
sześciokątnymi (1b) na płycie dociskowej.
2. Pałąk mocujący (1c) jest wkładany do płyty doci-
skowej i mocowany za pomocą śruby z łbem grzyb-
kowym M6 (1d) z podkładką (1e) i nakrętką (1f).
3. Kompletną jednostkę przykręcić do osłony tarczy
szlifierskiej (6) uchwytem U, śrubą sześciokątną
M6 i podkładką (patrz rys. 5).
Ochrona jest indywidualnie regulowana, dzięki cze-
mu oczy użytkownika są chronione podczas procesu
szlifowania.
10. Obsługa
m Uwaga!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
Przed każdym uruchomieniem sprawdzić tarcze
szlifierskiej pod kątem możliwych uszkodzeń.
144 | PL
m Uwaga! Zawsze nosić okulary ochronne!
Podczas szlifowania i obciągania należy zawsze nosić
okulary ochronne.
10.1 Włączanie / wyłączanie (rys. 1)
1. Aby włączyć, ustawić przełącznik włączania/wy-
łączania (8) w pozycji „I".
2. Aby wyłączyć, należy ustawić przełącznik wł./wył.
(8) w pozycji 0.
Szlifowanie należy rozpocząć dopiero po osią-
gnięciu przez urządzenie maksymalnej prędkości
obrotowej.
10.2 Wskazówki dotyczące pracy
• Należy pamiętać, że najlepsze efekty uzyskuje się
przy niewielkim nacisku obrabianego przedmiotu
na tarczę szlifierską, ponieważ gwarantuje to pra-
cę przy stałej prędkości obrotowej. Zbyt silny nacisk
na obrabiany przedmiot spowalnia lub zatrzymuje
tarczę szlifierską, co powoduje przeciążenie silnika
i nie przyspiesza pracy.
• Dla własnego bezpieczeństwa małe przedmioty za-
mocować imadłem lub ściskiem stolarskim.
10.3 Szlifowanie
1. Umieścić przedmiot obrabiany na podporze
przedmiotu obrabianego (4) i powoli przesuwać
go w kierunku tarczy szlifierskiej (3) pod żądanym
kątem, aż dotknie on tarczy.
2. W celu uzyskania optymalnego rezultatu szlifowa-
nia i równomiernego zużycia tarczy szlifierskiej
(3), należy lekko przesunąć przedmiot obrabiany
na tarczy szlifierskiej (3) w przód i w tył.
3. Pozostawić przedmiot obrabiany do ponownego
schłodzenia.
Uwaga!
Jeśli podczas pracy podkładka kiedykolwiek się za-
kleszczy, należy zdjąć przedmiot obrabiany i odcze-
kać, aż urządzenie ponownie osiągnie maksymalną
prędkość obrotową.
10.4 Zgarniacz do tarczy szlifierskiej
Zgarniacz do tarczy szlifierskiej (10) jest narzędziem
służącym do wyrównywania tarczy szlifierskiej (3).
1. Lekko docisnąć do tarczy szlifierskiej (3) - bez wy-
twarzania iskier.
2. Przesunąć zgarniacz (10) w bok na całej szeroko-
ści tarczy szlifierskiej (3).
