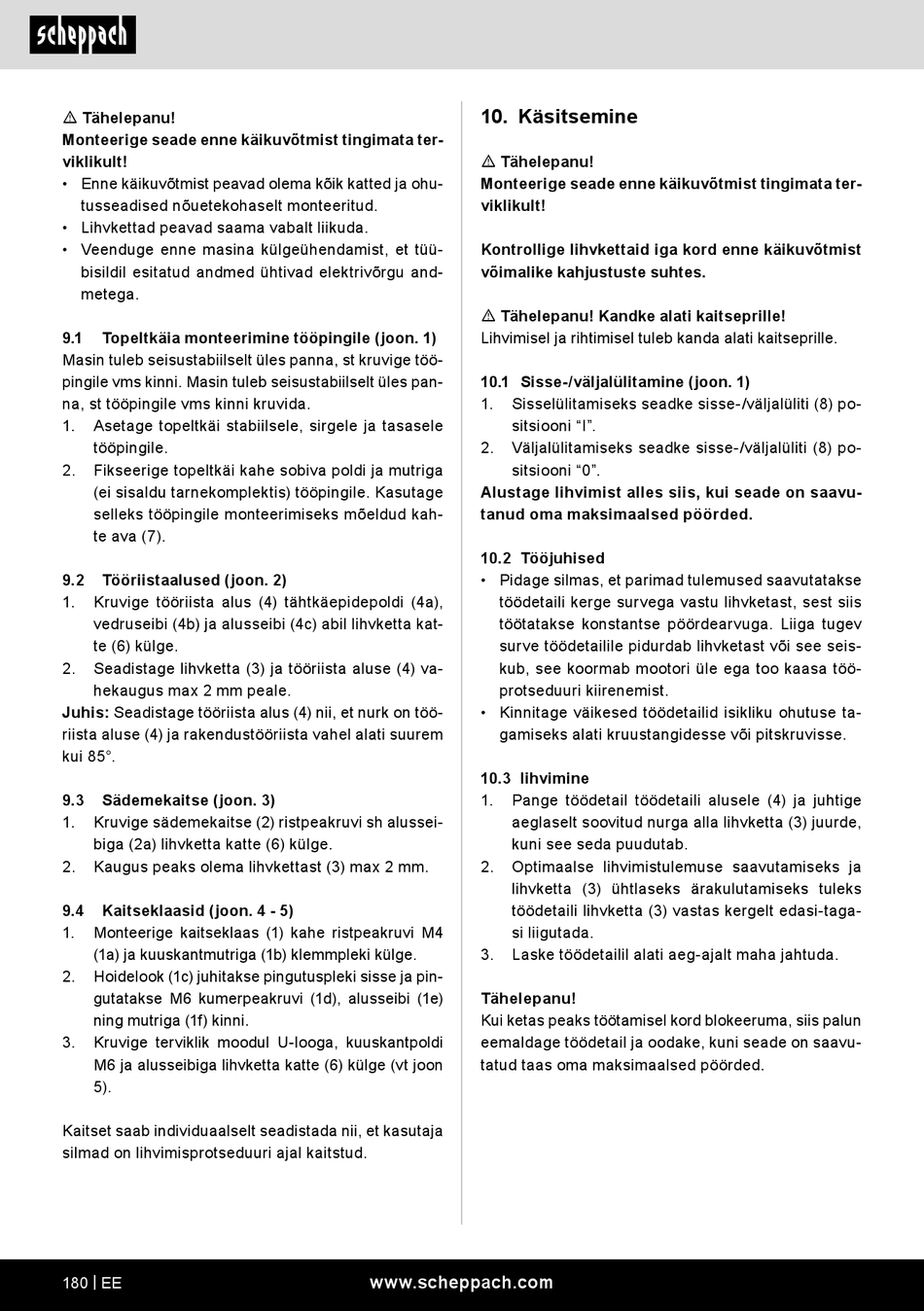

m Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata ter-
viklikult!
• Enne käikuvõtmist peavad olema kõik katted ja ohu-
tusseadised nõuetekohaselt monteeritud.
• Lihvkettad peavad saama vabalt liikuda.
• Veenduge enne masina külgeühendamist, et tüü-
bisildil esitatud andmed ühtivad elektrivõrgu and-
metega.
9.1 Topeltkäia monteerimine tööpingile (joon. 1)
Masin tuleb seisustabiilselt üles panna, st kruvige töö-
pingile vms kinni. Masin tuleb seisustabiilselt üles pan-
na, st tööpingile vms kinni kruvida.
1. Asetage topeltkäi stabiilsele, sirgele ja tasasele
tööpingile.
2. Fikseerige topeltkäi kahe sobiva poldi ja mutriga
(ei sisaldu tarnekomplektis) tööpingile. Kasutage
selleks tööpingile monteerimiseks mõeldud kah-
te ava (7).
9.2 Tööriistaalused (joon. 2)
1. Kruvige tööriista alus (4) tähtkäepidepoldi (4a),
vedruseibi (4b) ja alusseibi (4c) abil lihvketta kat-
te (6) külge.
2. Seadistage lihvketta (3) ja tööriista aluse (4) va-
hekaugus max 2 mm peale.
Juhis: Seadistage tööriista alus (4) nii, et nurk on töö-
riista aluse (4) ja rakendustööriista vahel alati suurem
kui 85°.
9.3 Sädemekaitse (joon. 3)
1. Kruvige sädemekaitse (2) ristpeakruvi sh alussei-
biga (2a) lihvketta katte (6) külge.
2. Kaugus peaks olema lihvkettast (3) max 2 mm.
9.4 Kaitseklaasid (joon. 4 - 5)
1. Monteerige kaitseklaas (1) kahe ristpeakruvi M4
(1a) ja kuuskantmutriga (1b) klemmpleki külge.
2. Hoidelook (1c) juhitakse pingutuspleki sisse ja pin-
gutatakse M6 kumerpeakruvi (1d), alusseibi (1e)
ning mutriga (1f) kinni.
3. Kruvige terviklik moodul U-looga, kuuskantpoldi
M6 ja alusseibiga lihvketta katte (6) külge (vt joon
5).
Kaitset saab individuaalselt seadistada nii, et kasutaja
silmad on lihvimisprotseduuri ajal kaitstud.
180 | EE
10. Käsitsemine
m Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata ter-
viklikult!
Kontrollige lihvkettaid iga kord enne käikuvõtmist
võimalike kahjustuste suhtes.
m Tähelepanu! Kandke alati kaitseprille!
Lihvimisel ja rihtimisel tuleb kanda alati kaitseprille.
10.1 Sisse-/väljalülitamine (joon. 1)
1. Sisselülitamiseks seadke sisse-/väljalüliti (8) po-
sitsiooni "I".
2. Väljalülitamiseks seadke sisse-/väljalüliti (8) po-
sitsiooni "0".
Alustage lihvimist alles siis, kui seade on saavu-
tanud oma maksimaalsed pöörded.
10.2 Tööjuhised
• Pidage silmas, et parimad tulemused saavutatakse
töödetaili kerge survega vastu lihvketast, sest siis
töötatakse konstantse pöördearvuga. Liiga tugev
surve töödetailile pidurdab lihvketast või see seis-
kub, see koormab mootori üle ega too kaasa töö-
protseduuri kiirenemist.
• Kinnitage väikesed töödetailid isikliku ohutuse ta-
gamiseks alati kruustangidesse või pitskruvisse.
10.3 lihvimine
1. Pange töödetail töödetaili alusele (4) ja juhtige
aeglaselt soovitud nurga alla lihvketta (3) juurde,
kuni see seda puudutab.
2. Optimaalse lihvimistulemuse saavutamiseks ja
lihvketta (3) ühtlaseks ärakulutamiseks tuleks
töödetaili lihvketta (3) vastas kergelt edasi-taga-
si liigutada.
3. Laske töödetailil alati aeg-ajalt maha jahtuda.
Tähelepanu!
Kui ketas peaks töötamisel kord blokeeruma, siis palun
eemaldage töödetail ja oodake, kuni seade on saavu-
tatud taas oma maksimaalsed pöörded.
