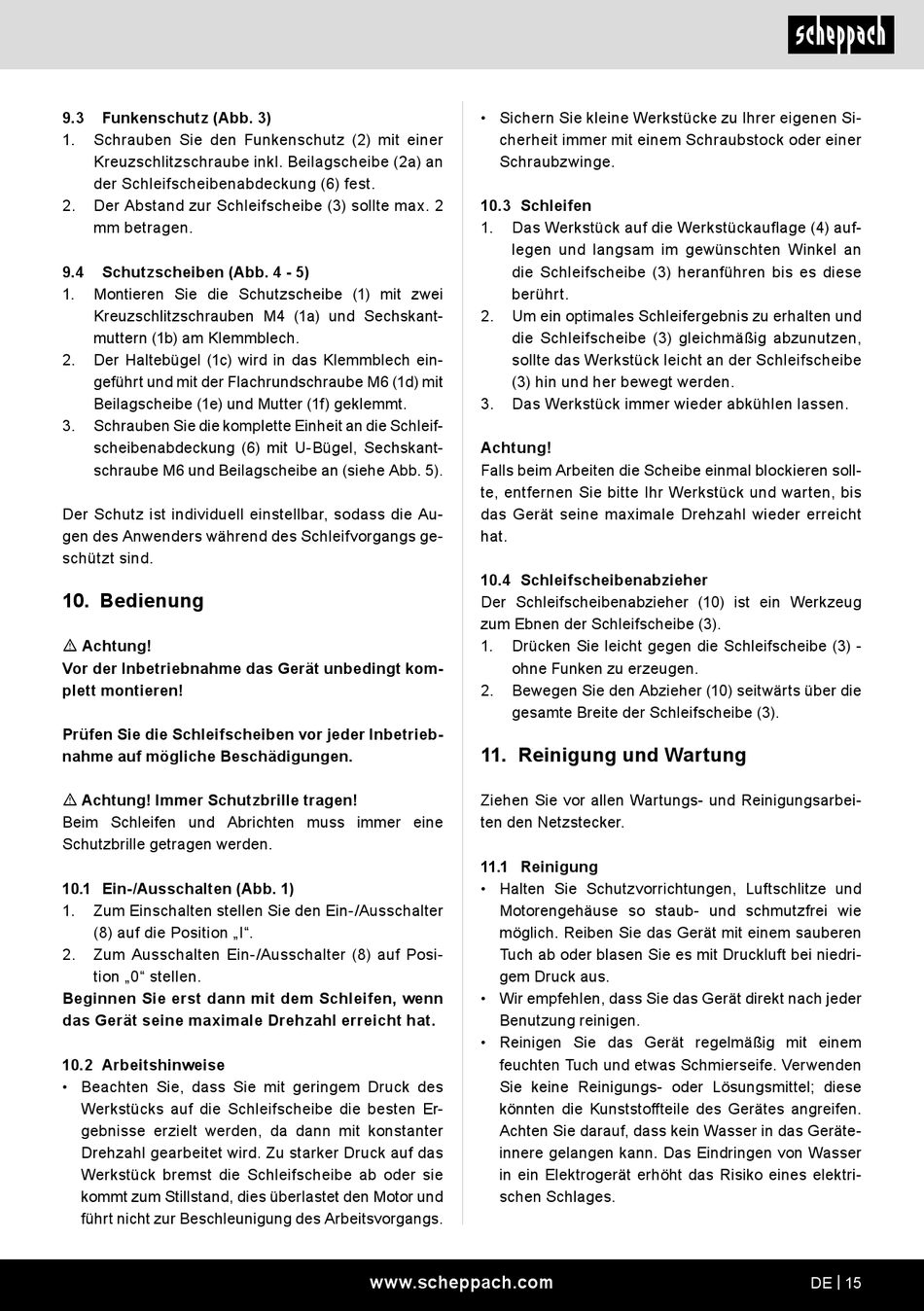

Scheppach BG150 Originalbetriebsanleitung Seite 15

9.3 Funkenschutz (Abb. 3)
1. Schrauben Sie den Funkenschutz (2) mit einer
Kreuzschlitzschraube inkl. Beilagscheibe (2a) an
der Schleifscheibenabdeckung (6) fest.
2. Der Abstand zur Schleifscheibe (3) sollte max. 2
mm betragen.
9.4 Schutzscheiben (Abb. 4 - 5)
1. Montieren Sie die Schutzscheibe (1) mit zwei
Kreuzschlitzschrauben M4 (1a) und Sechskant-
muttern (1b) am Klemmblech.
2. Der Haltebügel (1c) wird in das Klemmblech ein-
geführt und mit der Flachrundschraube M6 (1d) mit
Beilagscheibe (1e) und Mutter (1f) geklemmt.
3. Schrauben Sie die komplette Einheit an die Schleif-
scheibenabdeckung (6) mit U-Bügel, Sechskant-
schraube M6 und Beilagscheibe an (siehe Abb. 5).
Der Schutz ist individuell einstellbar, sodass die Au-
gen des Anwenders während des Schleifvorgangs ge-
schützt sind.
10. Bedienung
m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
Prüfen Sie die Schleifscheiben vor jeder Inbetrieb-
nahme auf mögliche Beschädigungen.
m Achtung! Immer Schutzbrille tragen!
Beim Schleifen und Abrichten muss immer eine
Schutzbrille getragen werden.
10.1 Ein-/Ausschalten (Abb. 1)
1. Zum Einschalten stellen Sie den Ein-/Ausschalter
(8) auf die Position „I".
2. Zum Ausschalten Ein-/Ausschalter (8) auf Posi-
tion „0" stellen.
Beginnen Sie erst dann mit dem Schleifen, wenn
das Gerät seine maximale Drehzahl erreicht hat.
10.2 Arbeitshinweise
• Beachten Sie, dass Sie mit geringem Druck des
Werkstücks auf die Schleifscheibe die besten Er-
gebnisse erzielt werden, da dann mit konstanter
Drehzahl gearbeitet wird. Zu starker Druck auf das
Werkstück bremst die Schleifscheibe ab oder sie
kommt zum Stillstand, dies überlastet den Motor und
führt nicht zur Beschleunigung des Arbeitsvorgangs.
• Sichern Sie kleine Werkstücke zu Ihrer eigenen Si-
cherheit immer mit einem Schraubstock oder einer
Schraubzwinge.
10.3 Schleifen
1. Das Werkstück auf die Werkstückauflage (4) auf-
legen und langsam im gewünschten Winkel an
die Schleifscheibe (3) heranführen bis es diese
berührt.
2. Um ein optimales Schleifergebnis zu erhalten und
die Schleifscheibe (3) gleichmäßig abzunutzen,
sollte das Werkstück leicht an der Schleifscheibe
(3) hin und her bewegt werden.
3. Das Werkstück immer wieder abkühlen lassen.
Achtung!
Falls beim Arbeiten die Scheibe einmal blockieren soll-
te, entfernen Sie bitte Ihr Werkstück und warten, bis
das Gerät seine maximale Drehzahl wieder erreicht
hat.
10.4 Schleifscheibenabzieher
Der Schleifscheibenabzieher (10) ist ein Werkzeug
zum Ebnen der Schleifscheibe (3).
1. Drücken Sie leicht gegen die Schleifscheibe (3) -
ohne Funken zu erzeugen.
2. Bewegen Sie den Abzieher (10) seitwärts über die
gesamte Breite der Schleifscheibe (3).
11. Reinigung und Wartung
Ziehen Sie vor allen Wartungs- und Reinigungsarbei-
ten den Netzstecker.
11.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem sauberen
Tuch ab oder blasen Sie es mit Druckluft bei niedri-
gem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder
Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Verwenden
Sie keine Reinigungs- oder Lösungsmittel; diese
könnten die Kunststoffteile des Gerätes angreifen.
Achten Sie darauf, dass kein Wasser in das Geräte-
innere gelangen kann. Das Eindringen von Wasser
in ein Elektrogerät erhöht das Risiko eines elektri-
schen Schlages.
www.scheppach.com DE | 15
